รายละเอียดสินค้า:
การชำระเงิน:
|
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| เน้น: | เครื่องเชื่อม RF Coaxial เพศหญิง,เครื่องเชื่อม Micro Strip RF Coaxial,PCB Mount RF Coaxial Connector เครื่องเชื่อมต่อ |
||

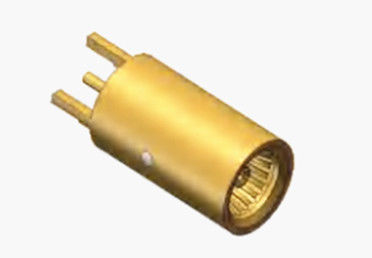

BMA เพศหญิงทองแดง PCB Mount RF โคเอชชียล Connector กับ Microstrip
เครื่องเชื่อม BMA ซีรี่ย์ ที่สอดคล้องกับมาตรฐาน IEC1169-33 เป็นชนิดของ เครื่องเชื่อม blind mate ที่รวมการออกแบบแผ่นสปริงแบบพิเศษการ ออกแบบ แบบ นี้ ทํา ให้ การ ติด ติด กัน ได้ อย่าง น่า เชื่อถือ และ เพิ่ม ความ สามารถ ทั้ง ทาง เครื่องจักรกล และ ทาง ไฟฟ้าคอนเนคเตอร์เหล่านี้ให้ข้อดีของความสามารถลอย axial และ radial อาศัยพื้นที่น้อยต่อคอนเนคเตอร์และมีการก่อสร้างเบาพวกเขาเหมาะสําหรับการใช้งานตาบอดกับชาสีและตู้, ทําให้มันใช้กันทั่วไปในการเชื่อมต่อโมดูลสําหรับชัสซี่และการประกอบตู้
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ohm | |
| ระยะความถี่ | DC ~ 4GHz | |
| ความดันเฉพาะ | 500 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤2.0mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า:
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.58N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -45 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP67 |
ลักษณะ:
1คุณสมบัติทางกลที่ดี: ขนาดเล็กและน้ําหนักเบา, ใช้งานง่ายในอุปกรณ์ที่มีพื้นที่จํากัด การรับรองการออกแบบใหม่ของการจับคู่ตาบอด, มันสามารถทําความเข้าใจการปรับปรุงและตัดปรับปรุงอย่างรวดเร็วและปลอดภัย,ที่เหมาะสําหรับการใช้งานที่มีการเชื่อมต่อและตัดต่อบ่อย ๆเช่น โครงสร้างพื้นฐานโทรคมนาคม ระบบราดาร์ เป็นต้น และสามารถปรับปรุงประสิทธิภาพการใช้งานของอุปกรณ์และความสะดวกในการบํารุงรักษาได้อย่างมีประสิทธิภาพ
2. การออกแบบโครงสร้างที่เหมาะสม: โครงสร้างเป็นรูปแบบ push-in ของซีรีส SMA และอินเตอร์เฟสอินเตอร์เฟสใช้อินเตอร์เฟสอากาศ การออกแบบนี้ช่วยลดขนาดและน้ําหนักของสายเชื่อมขณะที่ยังคงมีประสิทธิภาพไฟฟ้าที่ดี.
การใช้งาน:
1อุปกรณ์การสื่อสาร: ในสถานีฐานการสื่อสารไร้สาย มันถูกใช้ในการเชื่อมต่อโมดูลรังสี RF, เครื่องเสริมพลังงานเครื่องกรองและส่วนประกอบอื่น ๆ เพื่อรับรู้การส่งสัญญาณความถี่สูงเนื่องจากขนาดเล็กและการใส่ตาบอดและวิธีการเชื่อมต่อสไลด์ใน, มันสะดวกสําหรับการติดตั้งและบํารุงรักษาอย่างรวดเร็วในอุปกรณ์สถานีฐานที่มีพื้นที่จํากัดซึ่งสามารถปรับปรุงความน่าเชื่อถือและความมั่นคงของอุปกรณ์ และลดต้นทุนการบํารุงรักษา.
2ระบบเรดาร์: ใช้กับการเชื่อมต่อระหว่างตัว เช่น RF backplane และส่วนประกอบของ backplane ของ ระบบเรดาร์ phased array, มันสามารถรับรู้การส่งและกระจายสัญญาณเรดาร์ที่มีประสิทธิภาพซึ่งช่วยปรับปรุงความแม่นยําในการตรวจจับด้วยราดาร์ และความเร็วในการตอบสนอง. Its good electrical and mechanical properties can ensure stable work in complex electromagnetic environment and meet the requirements of radar system for high-frequency and high-precision signal transmission.
3สากลอากาศ: ในเครื่องบิน ดาวเทียม และอุปกรณ์อากาศอากาศอื่นๆ ที่ใช้ในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์และระบบสื่อสารต่างๆ เช่น แอนเทนน์สื่อสารดาวเทียมราดาร์บิน, ระบบสงครามอิเล็กทรอนิกส์ เป็นต้นลักษณะการลดขนาดและความเบาของเครื่องเชื่อม BMA ส่งผลให้การลดน้ําหนักของอุปกรณ์อากาศและปรับปรุงการพกพาและการเคลื่อนไหวของอุปกรณ์; ในขณะเดียวกัน ความน่าเชื่อถือสูงและความทนทานต่อการสั่นสะเทือน และสามารถปรับตัวให้กับสภาพที่ยากลําบากของสภาพแวดล้อมอากาศ
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
