การประหยัดพื้นที่หรือ RF Connector ความถี่สูง CSMP/SMPS Connector เพศชายปิด Hermetically สําหรับ PCB Soldering
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product Name: | Hermetically Sealed CSMP Male Connector | Frequency: | 0.04GHz~40GHz |
|---|---|---|---|
| Leakage Rate: | 1.01325 X 10-3 Pa.cm3/s | Insulation Resistance: | ≥2000MΩ |
| DWV: | 250 V | Center Conductor: | Kovar Alloy, Gold Plated |
| Outer Conductor: | Kovar Alloy, Gold Plated | Interface Form: | Full Detent |
| Insulation Dielectric: | Glass (Green) | Operating Temp.: | -55℃~+125℃ |
| Storage Temp.: | -55℃~+125℃ | Other Name: | SMPS |
การนําเสนอสินค้า:
ประหยัดพื้นที่หรือความถี่สูงCSMP/SMPS RF Male Connector สําหรับ PCB Mount
เครื่องเชื่อม RF CSMP หรือเรียกอีกชื่อว่า SMPS ที่มีตัวนํากลางทําจากสับสนธิโควาร์ที่ทองประทับ ให้การส่งสัญญาณที่คงที่และน่าเชื่อถือได้ในช่วงความถี่ที่กว้างจาก 004GHz ถึง 40GHzทําให้มันเหมาะสมสําหรับการใช้งานความถี่สูงที่ต้องการความแม่นยําและความมั่นคง
กับความต้านทานการกันความร้อน ≥ 2000MΩCSMPเครื่องเชื่อม RF ช่วยลดการสูญเสียสัญญาณให้น้อยที่สุด และรักษาความสมบูรณ์แบบของสัญญาณ แม้จะอยู่ในสภาพที่ท้าทาย ส่งผลให้มีความน่าเชื่อถือและผลงานรวมในระบบ RF ที่สําคัญ
การออกแบบด้วยความจํากัดความจํากัดความจํากัด 50Ω, CSMP RF Connector เหมาะสมกับความจํากัดขององค์ประกอบที่เชื่อมต่อลดการสะท้อนและการบิดเบือนสัญญาณเพื่อการถ่ายส่งสัญญาณที่ดีที่สุดและประสิทธิภาพระบบ RF มากที่สุด.
ปัจจัยรูปร่างที่คอมแพคต์ของ CSMP RF Connector หรือที่รู้จักกันในชื่อ Supper micro SMP เล็กกว่า SSMP ((mini smp, smpm) ทําให้มันเหมาะสมสําหรับการใช้งานที่ประหยัดพื้นที่ขนาดเล็กของมันรองรับการติดตั้งความหนาแน่นสูงโดยไม่เสี่ยงการทํางาน, ซึ่งเป็นทางออกที่หลากหลายสําหรับระบบ RF ใหม่ๆ
สรุปคือ CSMP RF Connector ประกอบด้วยวัสดุชั้นนํา วิศวกรรมแม่นยํา และความสามารถในการทํางานสูง ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งาน RF หลากหลายไม่ว่าจะเป็นสําหรับสภาพแวดล้อมที่จํากัดพื้นที่ หรือการใช้งานความถี่สูง, เครื่องเชื่อม RF SSMP และ CSMP ให้ความเชื่อมโยงที่น่าเชื่อถือและความสมบูรณ์แบบของสัญญาณที่พิเศษ
ลักษณะ:
- อาหารค่ําmicro SMPการออกแบบ SMP แบบเล็ก:เหมาะสําหรับการใช้งานที่ต้องการคําตอบเชื่อมต่อที่คอมแพคตและเบาขนาดเล็ก ขนาดเล็กของมันสมบูรณ์แบบสําหรับสภาพแวดล้อมที่จํากัดพื้นที่
- โครงสร้างที่มีคุณภาพสูงผลิตในซีอาน ประเทศจีน โดยมีตัวนําภายนอกจากโลหะสกัดโควาร์ ที่ทนทาน และเคลือบทอง ให้ความสามารถในการนําไฟและความน่าเชื่อถือได้ดีเยี่ยม
- ระยะความถี่ที่กว้างเหมาะสําหรับการใช้งานความถี่สูงในช่วง 0.04GHz ถึง 40GHz
- การปิดปิดแบบแอร์เมติก:มีความเร็ว 1.01325 X 10-3 Pa.cm3/s ให้ความแน่นในการปิดเพื่อป้องกันการรั่วไหลของก๊าซหรือของเหลว ทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่ต้องการการป้องกันสูงจากปัจจัยสิ่งแวดล้อม
- การกันความร้อนสูง:เครื่องกันแสงจากแก้ว (สีเขียว) ที่มีคุณสมบัติกันแสงที่ดีเพื่อการทํางานที่น่าเชื่อถือได้ในสภาพที่ท้าทาย
ปริมาตรเทคนิค:
| คอนดิกเตอร์ศูนย์ | สับสนธิโควาร์ โกลด์โกลด์ |
| คอนดิกเตอร์ภายนอก | สับสนธิโควาร์ โกลด์โกลด์ |
| ความปิดปิด | 1.01325 X 10^-3 Pa.cm3/s |
| DWV | 250 วอลต์ |
| ระยะความถี่ | 0.04GHz ~ 40GHz |
| อุปสรรค | 50Ω |
| ความต้านทานต่อการปิด | ≥ 2000MΩ |
| อุปกรณ์กันไฟ | กระจก (สีเขียว) |
| อุณหภูมิ | -55°C~+125°C |
| ชื่ออื่น | CSMPSMPS |
ภาพรวม ขนาดของCSMP/SMPS RF Male Connector สําหรับ PCB Mount:
การแก้ไขจาก Board to Board:
เครื่องเชื่อม CSMP ชาย (ปลดเต็ม) + เครื่องเชื่อม CSMP หญิง + เครื่องเชื่อม CSMP ชาย (หลุมเรียบ)
การใช้งาน:
รายการเครื่องเชื่อม CSMP ที่ปิดปิดมีความหลากหลายและสามารถใช้ได้ใน:
- สายการบินและอวกาศ
- การโทรคมนาคม
- การบิน
- การเดินเรือ
- ดาวเทียม
- ราดาร์
- อุตสาหกรรมและอิเล็กทรอนิกส์
ขนาดขนาดเล็ก ระยะความถี่ที่กว้าง และการปิดแบบไม่ปิดทําให้มันเป็นตัวเลือกที่น่าเชื่อถือสําหรับสภาพแวดล้อมที่ต้องการ
การปรับแต่ง:
บริการปรับแต่งสินค้าสําหรับ CSMP RF Connector:
บริการในการปรับแต่งสินค้ามีให้บริการสําหรับ SMP แบบเล็ก, SMP ขนาดเล็ก และ SMP ขนาดเล็ก
MOQ: 200 ชิ้น
การบรรจุและการขนส่ง
เครื่องเชื่อม RF CSMP นี้ถูกบรรจุไว้อย่างรอบคอบ เพื่อให้การจัดส่งปลอดภัยถึงประตูบ้านของคุณ

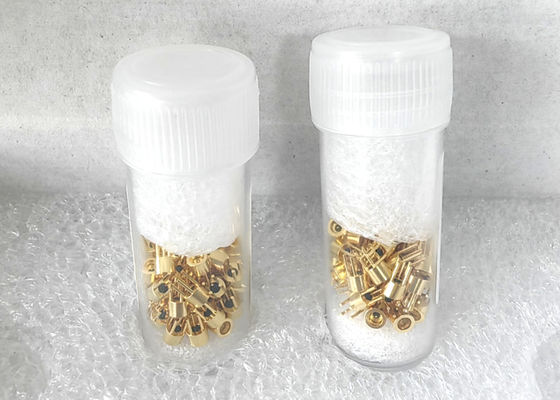

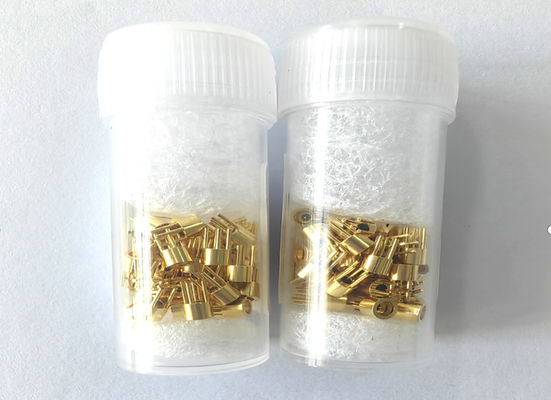

กล่อง:50 ชิ้น/ขวดพลาสติก
ขนาดกล่องภายนอก:21.5*15.5*12เซนติเมตร
หมายเหตุ: กล่องภายนอกสามารถรองรับกล่องเล็กสอง
