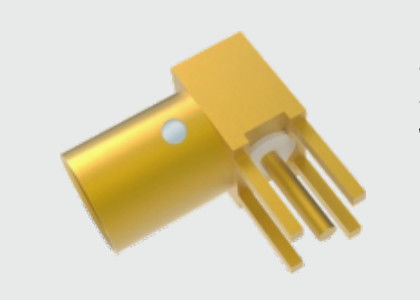

RA SMP ผู้ชาย Semi Detent Microstrip Connector สําหรับ PCB ผ่านรู Solder การติดตั้ง

รายละเอียดสินค้า:

ตัวเชื่อมต่อ SMPเป็นตัวเชื่อมต่อชนิด push-on ที่มีอินเทอร์เฟซขนาดเล็กมาก คล้ายกับตัวเชื่อมต่อ MMCX ทำให้เหมาะอย่างยิ่งสำหรับการประกบแบบตาบอดที่มีความหนาแน่นสูง โดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันที่เกี่ยวข้องกับแผงวงจรพิมพ์ แชสซี และตู้ โดยทั่วไปจะใช้เป็นคู่ โซลูชันของเราสำหรับการเชื่อมต่อ PCB แบบบอร์ดต่อบอร์ด เช่นตัวเชื่อมต่อ full detent/limited detent + อะแดปเตอร์แบบอนุกรม + ตัวเชื่อมต่อ smooth bore

ตัวเชื่อมต่อ SMP แบ่งออกเป็นสามประเภทอินเทอร์เฟซตามแรงยึดการเชื่อมต่อที่แตกต่างกัน: smooth bore, limited detent และ full detent ซึ่งแต่ละแบบตอบสนองความต้องการของแอปพลิเคชันที่แตกต่างกัน:

1) อินเทอร์เฟซ Smooth Bore: ประเภทนี้มีแรงยึดการเชื่อมต่อน้อยที่สุด ทำให้สามารถจัดตำแหน่งที่ไม่ตรงแนวแกนและแนวรัศมีได้ โดยทั่วไปจะใช้ในการเชื่อมต่อแบบ blind-mate หรือการวัดที่ไม่แม่นยำ และมีอายุการใช้งานยาวนานที่สุด

2) อินเทอร์เฟซ Full Detent: ประเภทนี้ให้แรงยึดการเชื่อมต่อที่ดีที่สุดและทนทานต่อการสั่นสะเทือนและการกระแทกได้ดีที่สุด เนื่องจากยากที่จะถอดออกเมื่อเชื่อมต่อแล้ว แม้จะมีความเสถียรสูง แต่ก็ส่งผลกระทบอย่างมากต่ออายุการใช้งานและความสะดวกของผลิตภัณฑ์ โดยมีอายุการใช้งานเพียงประมาณ 500 รอบ มักใช้สำหรับการเชื่อมต่อสายเคเบิล

3) อินเทอร์เฟซ Limited Detent: หรือที่เรียกว่าอินเทอร์เฟซ semi-detent ซึ่งรวมข้อดีของ smooth bore และ full detent เข้าด้วยกัน โดยให้ความเสถียรในการทดสอบสูงและอายุการใช้งานที่ยาวนานกว่า full detent เหมาะสำหรับการวัดที่แม่นยำ

ตัวเชื่อมต่อ SMP Male Right Angle RA Limited Detent (หน่วย: มม.):SMP-JWHD37

อื่นๆตัวเชื่อมต่อ SMP Male RA Limited Detent หรือ Smooth Boreรุ่นที่คล้ายกัน:

ตัวเชื่อมต่อ SMP Male RA Limited Detent PCB Solderingรุ่น: SMP-JWFD22 & SMP-JWFD22-S

ตัวเชื่อมต่อ SMP Male RA Limited Detent Flange Mountรุ่น: SMP-JWFD11

สำหรับผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเราได้อย่างอิสระสำหรับแคตตาล็อกผลิตภัณฑ์ sales3@xa-elite.com.cn

แอปพลิเคชัน:

เนื่องจากการออกแบบพินที่สั้นกว่าหรือแม้แต่แบบไม่มีพินของส่วนประกอบ SMP เส้นทางไฟฟ้าจึงสั้นลง ซึ่งช่วยปรับปรุงความเร็วและความเสถียรในการส่งสัญญาณ จึงช่วยเพิ่มประสิทธิภาพโดยรวมของผลิตภัณฑ์อิเล็กทรอนิกส์ ส่วนประกอบ SMP ยังมีความทนทานต่อการสั่นสะเทือนและการกระแทกที่ดี และมีอัตราข้อบกพร่องต่ำในข้อต่อบัดกรี สิ่งนี้ทำให้ผลิตภัณฑ์ที่บัดกรีด้วย SMP มีความน่าเชื่อถือเป็นเลิศ ช่วยเพิ่มความทนทานโดยรวมของผลิตภัณฑ์

เทคโนโลยีการบัดกรี SMP ถูกนำมาใช้อย่างแพร่หลายในการสื่อสาร อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค คอมพิวเตอร์ อุปกรณ์อิเล็กทรอนิกส์สำหรับยานยนต์ การควบคุมอุตสาหกรรม และสาขาการบินและอวกาศ ในพื้นที่เหล่านี้ เทคโนโลยี SMP มีบทบาทที่ไม่สามารถถูกแทนที่ได้ ขับเคลื่อนการย่อขนาดและการพัฒนาประสิทธิภาพสูงของผลิตภัณฑ์อิเล็กทรอนิกส์

การปรับแต่ง:

บริการปรับแต่งผลิตภัณฑ์สำหรับตัวเชื่อมต่อ SMP RF:

ชื่อแบรนด์: ELT

ราคา: ขึ้นอยู่กับปริมาณ

โปรดส่งแบบให้เรา แล้วเราจะให้วิศวกรของเราจัดเตรียมการประเมิน หรือเราแนะนำรุ่นอื่นให้

การบรรจุและการจัดส่ง:

การบรรจุและการจัดส่งผลิตภัณฑ์สำหรับตัวเชื่อมต่อ SMP RF:

ตัวเชื่อมต่อ SMP RF มาพร้อมกับบรรจุภัณฑ์ที่ปลอดภัยในกล่องกระดาษแข็งขนาดเล็ก เพื่อให้มั่นใจถึงการป้องกันระหว่างการขนส่ง กล่องมีป้ายกำกับชื่อผลิตภัณฑ์และข้อมูลจำเพาะเพื่อให้ง่ายต่อการระบุ

สำหรับการจัดส่ง ตัวเชื่อมต่อ SMP RF จะถูกวางไว้ในซองหรือกล่องบุด้วยวัสดุกันกระแทก ขึ้นอยู่กับปริมาณที่สั่งซื้อ จากนั้นจะถูกปิดผนึกและติดป้ายกำกับด้วยที่อยู่ในการจัดส่งและข้อมูลการติดตามเพื่อการจัดส่งที่มีประสิทธิภาพ
