6 ปิน 0.4 มิลลิเมตร กว้างปิน หัวประทับ Hermetic ด้วยพื้นผิวการผูกสายทอง MC-629-JH
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 6 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| ชื่อแบรนด์: | ELT(Elite) | ODM: | can be customized according to your requirement |
| เน้น: | หน่วยงานการประกอบการ,กระจกต่อโลหะ หัวประปาแอร์เมติก,สายทองผูกผูกผูกผูกผูกผูกผูก |
||

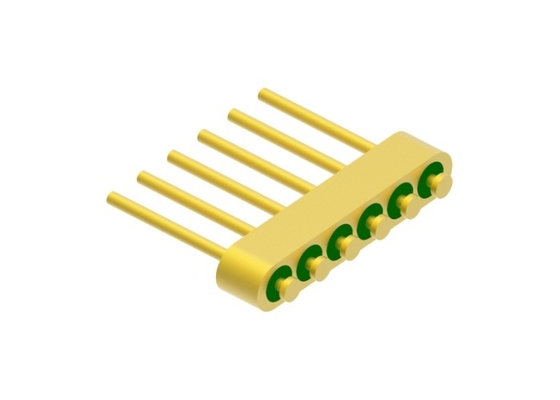

เฮดเดอร์แบบหลายพิน Hermetic Nail Head 6 พิน พร้อมพื้นผิวการเชื่อมต่อสายทองคำ

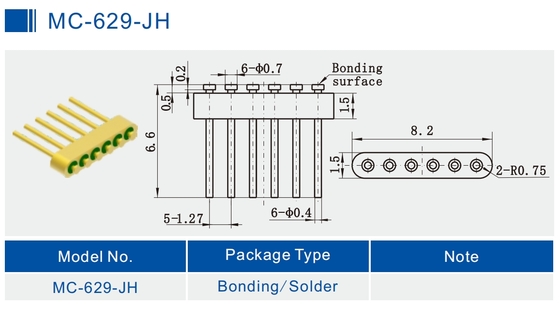

ข้อมูลจำเพาะของMC-629-JH:
| ชื่อผลิตภัณฑ์ | เฮดเดอร์แบบหลายพิน Hermetic Nail Head 6 พิน |
| อิมพีแดนซ์ | ไม่มีระบุ |
| ประเภท | 6 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ชนิด 7050 หรือ 7070
สีเขียวหรือสีขาว
|
| ช่วงความถี่ | ไม่มีระบุ |
| VSWR | ไม่มีระบุ |
| แรงดันไฟฟ้าที่ทนได้ | ≥100V |
|
ความแน่นหนา อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
บทนำ
ซีล Hermetic Glass to Metal RF/DC Feedthroughs /เฮดเดอร์แบบหลายพิน /คอนเนคเตอร์เรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณไฟฟ้า และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการซีลแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการซีล
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและวัสดุรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทองคำ การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา แน่นหนา น่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-แน่นหนา
-คุณภาพคงที่และความน่าเชื่อถือสูง
-ตัวนำด้านใน: การเชื่อมต่อสายทองคำ การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ การตอบโต้ทางอิเล็กทรอนิกส์ ดาวเทียม ขีปนาวุธ เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ และยานยนต์ สามารถใช้กับผลิตภัณฑ์ SMA, คลื่นมิลลิเมตรได้
ข้อดี:
-เกรดทหารเคลือบทอง 1.27um
-การควบคุมความคลาดเคลื่อนอย่างเข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพด้านต้นทุนสูง
-มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์แบบกำหนดเอง
รายการสินค้า:
| 50Ω RF Single-pin JM Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและ Nail Head Bonding |
|
Multi-pin Header JMC Series
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามีมากกว่า 100,000 ประเภทของ Hermetic Glass To Metal Seal Connectors, หากไม่พบคอนเนคเตอร์ที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
