หัวเล็บ 7 ปิน กระจกต่อโลหะ หัวประปาแบบแอร์เมติก ด้วยผิวผูกสายทอง MC-630-JH
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 7 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| ชื่อแบรนด์: | ELT(Elite) | ODM: | can be customized according to your requirement |
| เน้น: | พื้นผิวผูกสายทอง หัวข้อปิด,กระจกต่อโลหะ หัวประปาแอร์เมติก,หัวเล็บ 7 ปิน หัวแอร์เมติก |
||

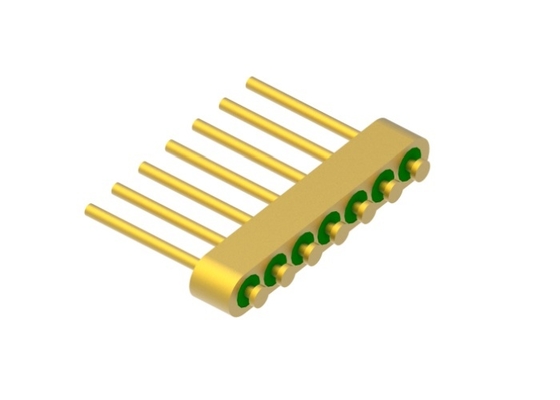

ส่วนหัวแบบหลายพิน Hermetic Nail Head 7 พิน พร้อมพื้นผิวการเชื่อมต่อสายทองคำ
ข้อมูลจำเพาะของMC-630-JH:
| ชื่อผลิตภัณฑ์ | ส่วนหัวแบบหลายพิน Hermetic Nail Head 7 พิน |
| อิมพีแดนซ์ | ไม่มี |
| ประเภท | 7 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7070
สีเขียว
|
| ช่วงความถี่ | ไม่มี |
| VSWR | ไม่มี |
| แรงดันไฟฟ้าที่ทนได้ | ≥100V |
|
ความแน่นหนา อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
ภาพรายละเอียด (มม.) ของ MC-630-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
---------------------------------------------------------------------------------------------------------------------------------------
ส่วนหัวแบบหลายพิน Hermetic อื่นๆ:
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------
บทนำ
ซีล Hermetic Glass to Metal RF/DC Feedthroughs /ส่วนหัวแบบหลายพิน /ขั้วต่อเรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณไฟฟ้า และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดในการซีลแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการซีล
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทองคำ การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา แน่นหนา น่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-แน่นหนา
-คุณภาพคงที่และความน่าเชื่อถือสูง
-ตัวนำด้านใน: การเชื่อมต่อสายทองคำ การบัดกรี และวิธีการจับคู่ให้เลือก
การประยุกต์ใช้:
การประยุกต์ใช้ที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ การตอบโต้ทางอิเล็กทรอนิกส์ ดาวเทียม ขีปนาวุธ เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ และยานยนต์ สามารถใช้กับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตร
ข้อดี:
-เกรดทหารพร้อมเคลือบทอง 1.27um
-การควบคุมความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพด้านต้นทุนสูง
-มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
รายการสินค้า:
| 50Ω RF Single-pin JM Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ Nail Head |
|
Multi-pin Header JMC Series
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามีมากกว่า 100,000 ประเภทของ ขั้วต่อ Hermetic Glass To Metal Seal, หากไม่พบขั้วต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
