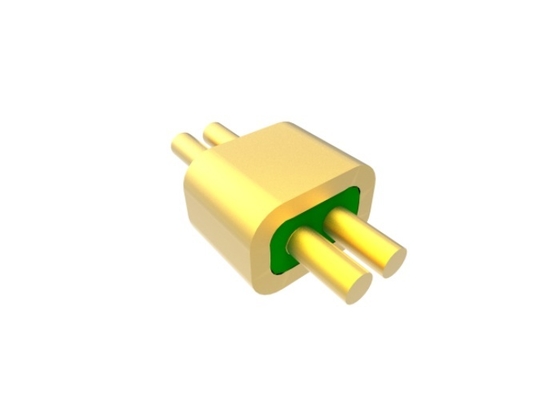

ขั้วต่อเฮดเดอร์ 2 พิน Kovar 4J29 แบบสุญญากาศ DC แบบตรง สำหรับการบัดกรี MC-1764-JH
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 2 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| ชื่อแบรนด์: | ELT(Elite) | ODM: | can be customized according to your requirement |
| เน้น: | ขั้วต่อเฮดเดอร์ 2 พิน Kovar 4J29,เครื่องเชื่อมต่อตัดตรง DC แบบปิดปิด,เครื่องเชื่อมผสมผสานผนึกกระจกกับโลหะ |
||
เฮอร์เมติก 2 พิน DC Multi-pin Header แบบพินตัดตรงสำหรับบัดกรี
ข้อมูลจำเพาะของMC-1764-JH:
| ชื่อผลิตภัณฑ์ | เฮอร์เมติกตัดตรง พิน Multi-pin Header |
| อิมพีแดนซ์ | NA |
| ชนิด | 2 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ชนิด 7050 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | NA |
| VSWR | NA |
| แรงดันไฟฟ้าที่ทนได้ | ≥100V |
|
การกันอากาศ อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |

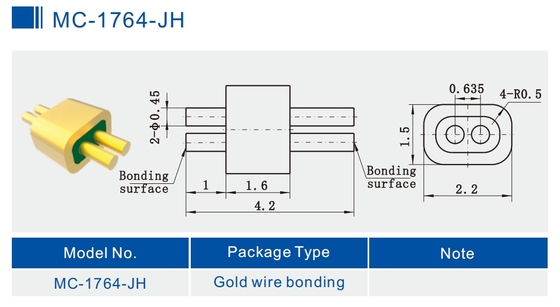

ภาพรายละเอียด (มม.) ของ MC-1764-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
บทนำ
ซีลแก้วเฮอร์เมติกกับโลหะ RF/DC Feedthroughs /Multi-pin Headers /คอนเนคเตอร์เรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณไฟฟ้า และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดในการซีลแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการซีล
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา กันอากาศได้ มีความน่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-กันอากาศ
-คุณภาพคงที่และความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมต่อสายทอง การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ การตอบโต้ทางอิเล็กทรอนิกส์ ดาวเทียม ขีปนาวุธ เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ และยานยนต์ สามารถใช้กับ SMA, ผลิตภัณฑ์คลื่นมิลลิเมตร
ข้อดี:
-เกรดทหารพร้อมเคลือบทอง 1.27um
-ควบคุมความคลาดเคลื่อนอย่างเข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่มีประสิทธิภาพด้านต้นทุนสูง -มีสต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
รายการสินค้า:
50Ω RF Single-pin JM Series
| ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ | DC Single-pin JK Series |
| ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ | DC Single-pin JK Series |
| ตัวเลือกการบัดกรี การจับคู่ และการเชื่อมต่อ | DC Single-pin JK Series |
| ตัวเลือกการบัดกรีและการเชื่อมต่อ | DC Single-pin JK Non-Standard Series |
| ตัวเลือกการบัดกรีและการเชื่อมต่อ | DC Single-pin JK Non-Standard Series |
| ตัวเลือกการบัดกรีและการเชื่อมต่อแบบ Nail Head | Multi-pin Header JMC Series |
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว
|
ขนาดที่กำหนดเอง |
| หลากหลาย |
หมายเหตุ: |
เรามี มากกว่า 100,000 ประเภท
คอนเนคเตอร์ Hermetic Glass To Metal Seal, หากไม่พบคอนเนคเตอร์ที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
