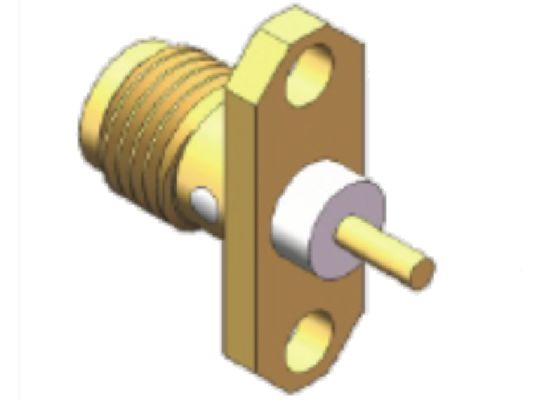

2 หลุม Flanges Mount SMA หญิง RF Coaxial Connector Panel Mount SMA Jack ความถี่สูงถึง 18GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | ขั้วต่อ SMA Male หน้าแปลน 2 รู | แบบอย่าง: | SMA-KFD212 |
|---|---|---|---|
| ความขุ่นมัว: | 50Ω | ช่วงความถี่: | 0.3MHz-18GHz |
| VSWR: | <1.3 | ความต้านทานฉนวน: | > 5000MΩ |
| ดี.ดับบลิว: | 335V | สกรูมาตรฐาน: | 1/4-36UNS |
| วัสดุที่อยู่อาศัย: | สารสกัดทองแดง การปรับทองคํา | การติดต่อศูนย์: | สารสกัดทองแดง การปรับทองคํา |
| ฉนวน: | ptfe | อุณหภูมิ: | -55°C~+125°C |
| ตัวอย่าง: | ในสต็อก | ||
| เน้น: | 2 หลุม Flanges มอนท์ SMA เครื่องเชื่อม,SMA สาย RF สายประสานสตรี,แผนการติดตั้ง SMA jack 18GHz |
||
คําอธิบายสินค้า:
สายเชื่อม coaxial SMA RF เป็นสายเชื่อม coaxial ความถี่สูงขนาดเล็กที่พัฒนาขึ้นตาม MIL-C-39012ผลงานทางกลและไฟฟ้าที่ดีกว่า, ความน่าเชื่อถือสูง, ซีรีย์ ซีรีย์ของเชื่อมประสิทธิภาพสูงที่พัฒนาโดย Elite อิเล็กทรอนิกส์สามารถถึง 18GHzเป็นเครื่องเชื่อม RF coaxial ที่ใช้กันมากที่สุด และใช้กันมากในอุปกรณ์สื่อสารไมโครเวฟและเครื่องวัดไมโครเวฟ.
หากคุณต้องการตัวเชื่อม SMP ความถี่สูงถึง 26.5GHz, 35GHz หรือ 40GHz, กรุณาเลือกตัวเชื่อมซีรีส์ 3.5mm และ 2.92mm ของเราเครื่องเชื่อม 92 มิลลิเมตรสามารถถึง 40Ghz. สกรูมาตรฐานของ 3.5mm และ 2.92mm เครื่องเชื่อมคือเหมือนกันกับ SMA เครื่องเชื่อมเป็น 1/4-36UNS. กรุณาติดต่อเราสําหรับรุ่นเพิ่มเติมถ้าสินค้าต่อไปนี้ไม่สามารถตอบสนองความต้องการของคุณ
|
คุณสมบัติไฟฟ้า
|
||
|
อุปสรรค
|
50Ω
|
|
|
ระยะความถี่
|
DC ~ 18GHz
|
|
|
ความดันเฉพาะ
|
335VRMS
|
|
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
1000VRMS
|
|
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|
|
|
ผ่าตัดภายนอก
|
ปกติ≤2mΩ
|
|
คอนดิกเตอร์กลาง
|
ปกติ≤3mΩ
|
|
|
VSWR
|
ตรง | < 1.3 |
| มุมขวา | < 1.35 | |
ขนาดลวดลายของ SMA เครื่องเชื่อมขัด Female flange (หน่วย: mm):SMA-KFD212 (ในคลัง)
อื่นๆ สมาคม SMA คอนเนกเตอร์ติดคลื่นตัวเมีย (หน่วย: มม.):SMA-KFD217 (ในคลัง)
อื่นๆ สมาคม SMA คอนเนกเตอร์ติดคลื่นตัวเมีย (หน่วย: มม.):SMA-KFD474 (มีในคลัง)
สินค้าเพิ่มเติม, กรุณาติดต่อเราอิสระสําหรับ Flange mount แผนการติดตั้ง SMA Connectors คาตาลsales3@xa-elite.com.cn
การใช้งาน:
Xi'an Elite Electronic เป็นผู้ผลิตเครื่องเชื่อม RF & Adapters, องค์ประกอบไมโครเวฟ / แผนนําคลื่น & องค์ประกอบเคเบิลชั้นนํา, บริการในด้านอากาศศาสตร์, การบิน, การนําทาง, ดาวเทียม, ราดาร์,การสื่อสารสาขาวิชาวิชาการ.
การปรับแต่ง:
บริการการปรับแต่งสินค้าสําหรับ SMA RF Connector มีให้บริการ:
ชื่อแบรนด์: ELT
MOQ: 200 ชิ้น
ราคา: ขึ้นอยู่กับปริมาณ
กรุณาส่งภาพวาดหรือรายละเอียดมาให้เรา และเราจะปล่อยให้วิศวกรของเรา จัดการประเมิน หรือเราจะแนะนําตัวแบบอื่น ๆ หรือจัดหาคําตอบของเราให้คุณ
เรายังสามารถจัดจําหน่ายการปรับแต่งสําหรับสายเชื่อม เช่นSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, เครื่องเชื่อม Micro Dความจูง RFแอนเทนเนส ฟิลเตอร์ แบ่งพลังงาน คอปเลอร์
การบรรจุและการขนส่ง
การบรรจุของ SMA RF Flange Mount Connector:
1 ชิ้น/ถุงพลาสติกเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/กล่องกล่อง
เครื่องเชื่อมต่อ SMP RF Male Plug มาอย่างปลอดภัยในกล่องกระดาษกระดาษเล็ก ๆ เพื่อรับรองความคุ้มกันระหว่างการส่งกล่องติดป้ายชื่อสินค้าและรายละเอียดเพื่อการระบุง่าย.
สําหรับการส่ง สายสมา RF Male Connector ถูกวางไว้ในรถเรือน เราจะจัดส่งหมายเลขการติดตามหลังจากการส่ง
