แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz

Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz
Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz

ภาพใหญ่ :  แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: ซีอาน ส่านซี
ชื่อแบรนด์: ELT
ได้รับการรับรอง: ISO9001, ISO14001
หมายเลขรุ่น: K/BJ260-KFE5
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้นหากไม่มีสต็อก
ราคา: Depend on the quantity
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: ภายใน 8-12 สัปดาห์หลังการชำระเงิน
เงื่อนไขการชำระเงิน: แอล/C,ที/ที
สามารถในการผลิต: ขึ้นอยู่กับความต้องการของคุณ
ติดต่อ
รายละเอียดสินค้า
ชื่อสินค้า: ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล ขนาดท่อนำคลื่น: บีเจ260 (WR34)
ช่วงความถี่: 21.7GHz~33GHz VSWR: ≤1.3
การสูญเสียการแทรก: ≤0.35dB สไตล์ท่อนำคลื่น: สิ้นสุดการเปิดตัว มุมขวา
ความถี่: 6.5GHz ถึง 145GHz พอร์ตท่อนำคลื่น: WR90,WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD18
เน้น:

WR90 waveguide ไปยังแอดป์เตอร์โคอาชียัล

,

แอดป์ทอร์พอร์ต WR15

,

เครื่องปรับเปลี่ยนโคอาเซียล WRD750

  • การนําเสนอสินค้า
เอลิท อิเล็กทรอนิกส์ออกแบบและผลิตเครื่องปรับระดับคลื่นสู่ตัวปรับระดับโคอาชียัล ด้วยช่วงความถี่จาก 6.5GHz ถึง 145GHzตัวปรับตัวเหล่านี้ถูกใช้อย่างแพร่หลายในระบบวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตรโดยทั่วไปใช้ในการออกแบบระบบเรดาร์สําหรับความสามารถในการจัดการพลังงานสูงของพวกเขา ในเครือข่ายการให้บริการแอนเทนน์สําหรับความสูญเสียต่ําและความแม่นยําของเฟส และในห้องปฏิบัติการทดสอบ

สายพานนําคลื่นมีให้เลือกในรูปแบบสี่เหลี่ยมและสองขั้วแบบมาตรฐาน โดยยังมีสายพานนําคลื่นที่ไม่มาตรฐานตามความต้องการของผู้ใช้ปลาย coaxial ประกอบด้วยการครบวงจรของอินเตอร์เฟซการเชื่อมต่อรวมถึง N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm และชนิดไมโครสเตอปจากเชิงโครงสร้าง อัดแปลงแบบนําคลื่นสู่โคอาชียัล ได้แบ่งออกเป็น 2 ประเภท คือ ปิดปลายและมุมขวา โดยเฉพาะอย่างยิ่ง รูปแบบมุมขวายังสามารถตั้งค่าได้สําหรับการใช้งานพลังงานสูง

วงจรนําสี่เหลี่ยมสั้นเป็น WR กับจํานวนที่สอดคล้องแสดงความกว้างภายในของวงจรนําในร้อยของนิ้วสายพันธุ์ของสินค้าของเรารวมไปถึง waveguides สี่เหลี่ยมตามรุ่นมาตรฐาน เช่น WR-90WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WR-8, WRD750, WRD650, WRD500, WRD180 เรายังสามารถสั่งตามการวาดภาพได้

  • ภาพลวดลาย

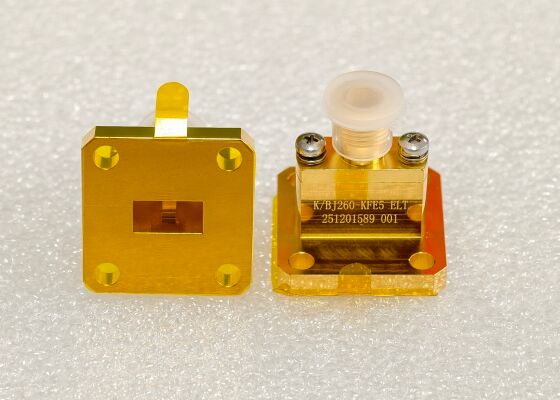

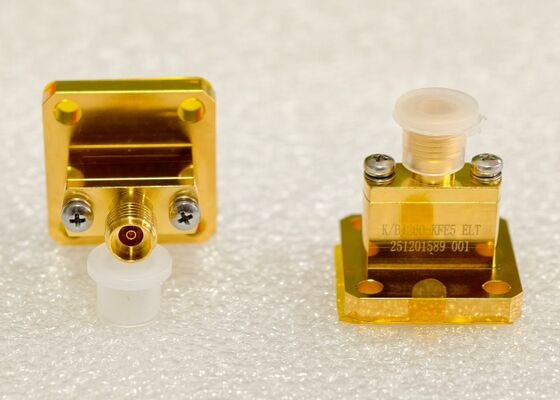

WR34 ถึง K 2.92 มม.
แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz 0

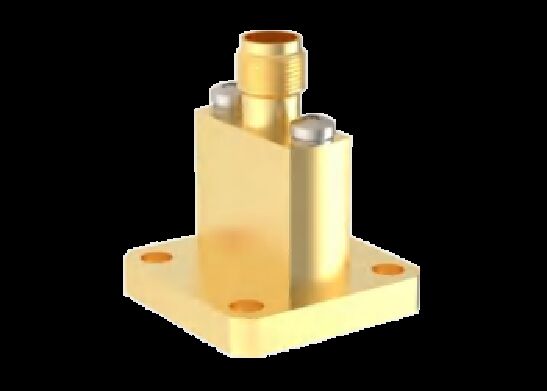

WR34 ถึง K 2.92 มิลลิเมตร ผู้หญิงมุมขวานําคลื่นไปยังตัวปรับโคเอชเชียล, 21.7 ~ 33GHz

แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz 1
  • เครื่องนําคลื่นอื่น ๆ ไปยังตัวปรับ Coaxial

เรายังมี waveguide อื่น ๆ ให้กับตัวปรับ coaxial เช่น waveguide ให้กับตัวปรับ sma waveguide ให้กับตัวปรับชนิด N waveguide ให้กับตัวปรับ 2.4mm waveguide ให้กับตัวปรับ 1.85mm waveguide ให้กับตัวปรับ 1.0mm,โปรดติดต่อเราด้วยอิสระถ้าคุณต้องการรุ่นอื่น ๆ


คลื่นนําไปยังตัวปรับ Coaxial อินเตอร์เฟซโคเอชเชียล

สายนําคลื่น

ขนาดท่าเรือ

 ระยะความถี่
การนําคลื่นไปยัง SMA Adapter SMA

 BJ100 (WR90)

 8.2 ~ 12.5GHz
การนําคลื่นไปยัง SMA Adapter SMA BJ120 (WR75) 9.84 ~ 15GHz
การนําคลื่นไปยัง SMA Adapter SMA BJ140 (WR62) 11.9 ~ 18GHz
การนําคลื่นไปยัง SMA Adapter SMA BJ180 (WR51) 14.5 ~ 22GHz
คลื่นนําไปยัง K Adapter 2.92 มิลลิเมตร BJ220 (WR42) 17.6 ~ 26.7GHz
คลื่นนําไปยัง K Adapter 2.92 มิลลิเมตร BJ260 (WR34) 21.7 ~ 33GHz
คลื่นนําไปยัง K Adapter 2.92 มิลลิเมตร BJ320 ((WR28) 26.4 ~ 40GHz
คลื่นนําไปยัง 2.4 มม. 2.4 มิลลิเมตร BJ400 ((WR22) 32.9 ~ 50GHz
การนําคลื่นไปยัง 1.85 มิลลิเมตร 1.85 มม. BJ500 (WR19) 39.2 ~ 59.6GHz
การนําคลื่นไปยัง 1.85 มิลลิเมตร 1.85 มม. BJ620 (WR15) 50 ~ 67GHz, 49.8 ~ 70GHz
คลื่นนําไปยัง 1.0 มม. 1.0 มม. BJ740 (WR12) 60 ~ 90GHz
คลื่นนําไปยัง 1.0 มม. 1.0 มม. BJ900 (WR10) 74~110GHz
การนําคลื่นไปยัง SMA Adapter SMA WRD650 6-18GHz
การนําคลื่นไปยัง SMA Adapter SMA WRD750 7.5-18GHz
คลื่นนําไปยัง K Adapter 2.92 มิลลิเมตร WRD180 18 ~ 40GHz
การนําคลื่นไปยัง N Adapter N ประเภท WRD500 6 ~ 18GHz



  • อ้างอิงข้ามของมาตรฐานแนวคลื่น - WR Series & BJ Series

สมาธิจีน มาตรฐานสากล ระยะความถี่ (GHz)
BJ84 WR112 6.57~999
BJ100 WR90 8.20~125
BJ120 WR75 9.84 ~ 15.0
BJ140 WR62 11.9~180
BJ180 WR51 14.5 ~ 22.0
BJ220 WR42 17.6 ~ 26.7
BJ260 WR34 21.7~330
BJ320 WR28 26.3 ~ 40.0
BJ400 WR22 32.9~501
BJ500 WR19 39.2~596
BJ620 WR15 49.8~758
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
  • การใช้งาน

    1ระบบอากาศและราดาร์

    • ระบบราดาร์:แอดป์เตอร์นําคลื่นสู่โคอาเซียล ใช้ในการเชื่อมต่อเครือข่ายอาหารนําคลื่นที่ปลายแอนเทนเน่กับโมดูลส่ง/รับ (T/R) โคอาเซียลที่ปลายหลังพวกเขาต้องรับประกันความสม่ําเสมอของรุ่นสัญญาณโดยเฉพาะในช่วงความถี่สูง (เช่น X-band และ Ku-band)
    • ระบบอิเล็กทรอนิกส์จอม:ใช้ในโซ่ส่งสัญญาณและรับสัญญาณ ที่ต้องการสัดส่วนคลื่นยืนความแรงดันต่ํามาก (VSWR) เพื่อให้แน่ใจว่าสัญญาณบริสุทธิ์
    • ระบบเทเลเมตร:ในสภาพแวดล้อมการบินที่มีการสั่นสะเทือนสูงและแรงกระแทกสูง การเปลี่ยนมุมขวาหรือการเปลี่ยนที่แข็งแรง ให้การเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ

    2การสื่อสารทางดาวเทียม (Satcom)

    • สถานีพื้นที่ Tx/Rx:แอดป์เตอร์นําคลื่นสู่โคอาเซียลเชื่อมต่อผลิตนําคลื่นของแอนเทนนาปาราโบลิกกับการเข้าแบบโคอาเซียลของเครื่องขยายเสียงต่ํา (LNA) หรือเครื่องขยายพลังงาน (PA)
    • การทดสอบภาระทางดาวเทียมระหว่างการตรวจสอบบนพื้นที่ของภาระประโยชน์จากดาวเทียม การเปลี่ยนแปลงที่มีประสิทธิภาพสูงจะถูกใช้ในการจําลองการส่งสัญญาณในสภาพแวดล้อมอวกาศ เพื่อให้แน่ใจว่าการทดสอบมีความแม่นยําสายเชื่อมระหว่างดาวเทียม:ภายในดาวเทียม โครงสร้างแบบคอมแพคต์จากแนวคลื่นไปยังแบบโคอาเซียล มักจะใช้เพื่อประหยัดพื้นที่และลดน้ําหนัก

    3การทดสอบและการวัด

    • การทดสอบแอนเทนนา:เชื่อมต่อแอนเทนเนสนําคลื่นกับตัววิเคราะห์เครือข่ายเวกเตอร์ (VNA) โดยเฉพาะในช่วงคลื่นมิลลิเมตร (26.5GHz -110GHz) การเปลี่ยนความละเอียดสูง (เช่นเครื่องเชื่อม 2.4mm หรือ 2.92mm) ต้องการการทดสอบห้องอเนคอิก:การเปลี่ยนเปลี่ยนใช้ในการนําสัญญาณจากสายส่งสายร่องคลื่นไปยังอุปกรณ์ทดสอบแบบโคกเซียล ภายในห้อง EMCอุปกรณ์ทดสอบอัตโนมัติ (ATE):ตัวปรับมุมขวามักจะใช้ในเครื่องทดสอบที่จํากัดพื้นที่เพื่อปรับปรุงการวางแผน

    4การสื่อสารไร้สาย (5G/6G และไมโครเวฟรีเล่ย)

    • 5G/6G มิลลิเมตรคลื่น R & D:ใช้ในการสร้างต้นแบบสถานีฐานและการทดสอบ เพื่อเชื่อมต่อชิป/โมดูลคลื่นมิลลิเมตรกับอุปกรณ์ทดสอบการสื่อสารไมโครเวฟจุดต่อจุดใช้สําหรับการเชื่อมต่อสัญญาณและการติดตามในสายส่งไมโครเวฟระยะไกล

    5การวิจัยอุตสาหกรรม การแพทย์และวิทยาศาสตร์

    • ไมโครเวฟอุตสาหกรรม:การติดตามพลังงานในอุปกรณ์ทําความร้อนและแห้งไมโครเวฟ
    • ไมโครเวฟทางการแพทย์: การส่งสัญญาณในอุปกรณ์ฟิซิโอเทราพีไมโครเวฟและอุปกรณ์อุดมความร้อนของเนื้องอก
    • อุปกรณ์วิทยาศาสตร์ขนาดใหญ่ใช้ในเครื่องเร่งอนุภาคและกล้องโทรทัศน์วิทยุ (เช่น FAST) สําหรับการส่งสัญญาณที่มีพลังงานสูงและเสียงเสียงต่ํา

แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz 2

  • การบรรจุและการขนส่ง

แอดป์เตอร์โคเอชเชียลของเราถูกบรรจุไว้อย่างรอบคอบ เพื่อให้คุ้มกันได้สูงสุดระหว่างการขนส่งกล่องมีหมอนเพื่อป้องกันการเสียหายจากการกระแทกหรือสั่น.


การบรรจุภัณฑ์ถูกติดป้ายอย่างชัดเจนด้วยข้อมูลสินค้า รวมถึงหมายเลขชิ้นส่วนและรายละเอียด เพื่ออํานวยความสะดวกในการระบุตัวและการจัดการคลังสินค้า

แอดป์เตอร์นําคลื่นสู่โคอาเซียลที่มี Port นําคลื่นเป็น WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180 จาก 6.5GHz ถึง 145GHz 3


  • RFQ:


Q1: คุณเป็นบริษัทค้าหรือผู้ผลิต?
A: เราเป็นผู้ผลิตที่มีประสบการณ์มากกว่า 23+ ปีใน RF / ไมโครเวฟส่วนประกอบเชื่อมต่อ


Q2: สินค้าที่คุณสามารถให้บริการในปัจจุบัน?
A: เครื่องเชื่อม RF, เครื่องปรับปรุง, เครื่องเชื่อมเคเบิล, เครื่องนําคลื่นสู่เครื่องปรับปรุงโคอาชัล, ผลิตภัณฑ์นําคลื่น, เครื่องเชื่อมแอร์เมติกกระจก-โลหะ, เครื่องเชื่อมย่อย D-sub, เครื่องเชื่อมหมุนไมโครเวฟ และส่วนประกอบไมโครเวฟอื่น ๆ.


Q3: ตัวอย่างฟรีมีหรือไม่?
A: ใช่, ถ้ามีสต๊อก, ตัวอย่างฟรีมีพร้อมกับการเก็บสินค้า.


Q4: บริษัทของคุณสามารถรับการปรับแต่งได้หรือไม่?
A: ODM ยินดีต้อนรับ ด้วยประสบการณ์มากกว่า 23+ ปีใน ODM, Elite Electronics สามารถช่วยในการออกแบบ, การพัฒนาสินค้า, การวิจัยและการพัฒนาและการบูรณาการของสินค้าเชื่อมต่อของคุณ


Q5: เงื่อนไขการชําระเงินคืออะไร?
A: เราสามารถรับ L / C, T / T, Western Union, การประกันการค้า (บัตรเครดิต & T / T) เป็นต้น


Q6: เวลานําคืออะไร?
A: 5-7 วันทํางานสําหรับการสั่งซื้อตัวอย่าง, 4-12 สัปดาห์สําหรับการสั่งซื้อการผลิตจํานวนมาก (ตามปริมาณที่แตกต่างกัน, ODM, เป็นต้น)


Q7: คุณจะส่งสินค้ามาให้ฉันอย่างไร?
ตอบ: โดยทั่วไป เราร่วมมือกับบริษัทส่งสื่อระดับนานาชาติ เช่น DHL, UPS, FedEx, TNT เพื่อให้ลูกค้าของเราได้รับสินค้าอย่างรวดเร็ว แต่ด้วยค่าขนส่งที่ต่ําที่สุดเรือทางอากาศและทางทะเลยังมี.


Q8: ผมต้องรอนานแค่ไหน ก่อนที่สินค้าของผมจะมาถึง?
ตอบ: 5-8 วันทําการสําหรับการขนส่งทางอากาศ 3-8 วันทําการสําหรับการขนส่งทางอากาศ


Q9: คุณภาพของแอนด์ไกด์ของคุณกับแอดอปเตอร์โคอาชียัลเป็นอย่างไร?
ตอบ: ในฐานะผู้จําหน่ายคุณภาพสูงของโครงการเทคโนโลยีสูงหลายแห่งในประเทศ การให้ผลิตภัณฑ์ที่ดีเยี่ยมคือวิธีการพัฒนาของเราเรามีทีมงานควบคุมคุณภาพที่แข็งแกร่ง และกระบวนการที่เข้มงวดมากที่จะรับประกันคุณภาพของเราตามมาตรฐานคุณภาพระดับที่แตกต่างกัน.
