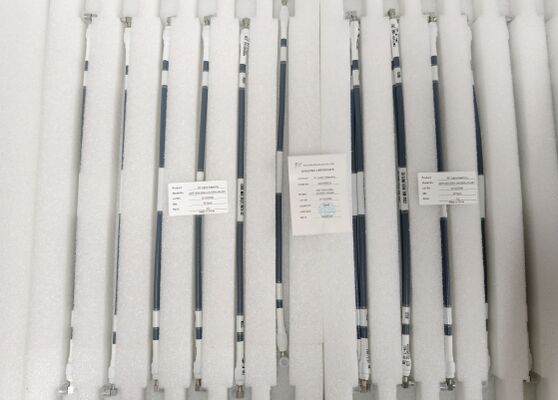

การประกอบสายเคเบิล RF SMA มุมขวาแบบกําหนดเอง DC-18GHz การจับคู่ CXN 3450 สําหรับโมดูล RF - สามารถปรับปรุงปลายสอง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | การประกอบเคเบิล RF มุมขวา | การติดต่อศูนย์ของตัวเชื่อมต่อ: | โลหะผสมทองแดง， ชุบทอง |
|---|---|---|---|
| เปลือกของตัวเชื่อมต่อ: | สแตนเลส, passivation | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 750V |
| ความต้านทานของฉนวน: | 5,000โอห์ม | ความถี่: | กระแสตรง ~ 18GHz |
| VSWR: | 1.35 สูงสุด | ช่วงอุณหภูมิ: | -55°C~+125°C |
| สายเคเบิล OD: | 7.4 มม. | สายผสมพันธุ์: | อีคิววี CXN 3450 |
| สไตล์เคเบิล: | ขั้วต่อ SMA มุมขวาปลายคู่ | การปรับแต่ง: | DC ~ 18GHz ตามคำขอของลูกค้า |
| ความยาวสายเคเบิล: | ความยาวที่แตกต่างกันตามคำขอ | แอปพลิเคชัน: | การส่งสัญญาณ RF, โมดูล RF |
| ความต้านทาน: | 50โอห์ม | ||
| เน้น: | สาย RF SMA มุมขวา,การประกอบเคเบิล RF DC-18GHz,สายไฟ RF SMA ที่สามารถปรับแต่งได้ |
||
คําอธิบายสินค้า
การประกอบสายไฟฟ้า RF SMA
สายเคเบิล RF SMA ของ Elite Electronics ที่จบด้วยสายเชื่อม Sub-Miniature A (SMA) เป็นสายหลักของอุตสาหกรรมสําหรับการแก้ไขการเชื่อมต่อ RFผลงานระดับความถี่สูง, และความเชื่อมโยงที่มั่นคงและน่าเชื่อถือ, พวกเขามีการส่งสัญญาณที่มั่นคงสําหรับระบบ RF ที่สําคัญ. เมื่อเลือกการประกอบสายเคเบิล RF SMA ข้อพิจารณาสําคัญรวมถึง 50Ω impedance, ระยะความถี่,ประเภทของสายไฟฟ้า และความสามารถปรับตัวต่อสภาพแวดล้อมการทดสอบและการวัด, ท้องอากาศ, การสื่อสารดาวเทียม, และพื้นฐาน 5G, เป็นองค์ประกอบหลักสําหรับความเร็วสูง, ความน่าเชื่อถือสูง RF การเชื่อมต่อสัญญาณ
ความสามารถในการผลิต
ในฐานะผู้ผลิตเชิงมืออาชีพของเครื่องเชื่อม RF และการประกอบสายเคเบิล เราใช้งานหลายเส้นการผลิตประกอบการประกอบเพื่อให้แน่ใจว่าการตอบสนองอย่างรวดเร็วและการจัดส่งในเวลาสําหรับความต้องการของลูกค้าที่กําหนดเอง.การประกอบสายเคเบิล RF SMA ของเราครอบคลุมช่วงความถี่ที่กว้างจาก DC ถึง 18 GHz, นําเสนอการแก้ไขที่หลากหลายและปรับปรุงตามการใช้งานสําหรับกรณีการใช้งาน RF อุตสาหกรรมและพาณิชย์ที่หลากหลายเราเชี่ยวชาญในทั้งมาตรฐานและการกําหนดเอง RF การผลิตการประกอบเคเบิล, ตอบสนองความต้องการการทํางานที่เข้มงวดของระบบ RF ความถี่สูง
สายเคเบิล RF โคอาเซียลที่เข้ากันได้
.086 เคเบิล .141 เคเบิล CNX3506, CXN3657, CXN3507, CXN3449, CXN3450, CXN3508, CXN3500, เคเบิลซีรีส์ SFF, เคเบิล RF แบบยืดหยุ่น, เคเบิ้ลครึ่งยืดหยุ่น, เคเบิ้ลครึ่งแข็ง, เคเบิ้ล RG178, เคเบิ้ล RG316,สายเคเบิลระยะที่มั่นคงด้วยอุณหภูมิที่สูญเสียน้อย, สายเคเบิลการทดสอบที่ป้อมกัน, สายเคเบิล RF ที่ยืดหยุ่นมาก, สายเคเบิลคลื่นมิลลิเมตร
เครื่องเชื่อมเคเบิล RF ที่เราผลิต
SMA, SSMA, SMP, SMPM, SMPS (เล็กกว่า SMPM), ASMP (ใหญ่กว่า SMP), N ประเภท, TNC, TNCA, TMA, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm
การ ประชุม ที่ นํา การ กระแส
เรายังออกแบบและผลิตชุดนําคลื่นที่มีประสิทธิภาพสูงตามสั่ง ซึ่งเป็นการเติมเต็มโปตโฟเล็ตสินค้า RF interconnect ที่ครบวงจรของเรา เพื่อตอบสนองความต้องการของระบบ RF ที่บูรณาการทั้งหมดของคุณ
ข้อมูลเทคนิค
ทั้งสองปลาย SMA ความถี่ของพล็อกเพศชายสูงถึง DC ถึง 18 GHz การประกอบเคเบิล RF ด้วยความยาวที่แตกต่างกัน
| เทคนิค | วัสดุและการเสร็จ | ||
| อุปสรรค | 50 โอเอ็ม | คอนเนกเตอร์ A, B | สับสนธิทองแดง โกลเดอร์ |
| DWV | 1000 วอลต์ | ผู้นําภายนอกของเครื่องเชื่อม A, B | สแตนเลส Passivation |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | สายจับคู่ | EQV CXN 3450 |
| ความถี่ | DC ~ 18GHz | สายเคเบิล OD | 7.4 มิลลิเมตร |
| อุณหภูมิ | ความร้อนในการทํางาน: -55°C~ + 125°C อุณหภูมิการเก็บ: -55°C~ + 125°C | ||
| อื่นๆ | VSWR < 135 | ||
มิติการออกแบบของ Right Angle SMAชายพัสดุ To Right Angle SMA ชายพัสดุ RF การประกอบเคเบิล
การใช้งาน
อิเลิท อิเล็กทรอนิกส์ ขวามุม RF คาเบลการประกอบการใช้อย่างแพร่หลายในสาขาการบิน, การนําทาง, ท้องอากาศ, Satcom, ราดาร์, แอนเทนน่า, การสื่อสารไมโครเวฟและการสื่อสารดิจิตอล, อิเล็กทรอนิกส์,สนามวัด.
สนามสื่อสาร
การประกอบเคเบิล RF มุมขวาของเรา เหมาะสําหรับสถานีฐาน 5G อุปกรณ์สื่อสารดาวเทียม อุปกรณ์ไร้สาย และอื่นๆมันทําให้เชื่อมต่อที่น่าเชื่อถือได้ ระหว่างโมดูล RF และส่วนประกอบสําคัญ เช่น แอนเทนน่าและฟิลเตอร์, รับประกันการส่งสัญญาณความถี่สูงที่มั่นคง
สนามทดสอบและวัด
รวมสายเคเบิล RF ได้ถูกออกแบบโดยเฉพาะสําหรับการเชื่อมต่อท่าทดสอบของอุปกรณ์ความแม่นยํารวมถึงเครื่องวิเคราะห์สเปคตรัมและเครื่องวิเคราะห์เครือข่ายพวกเขาให้ข้อมูลการวัดที่แม่นยําและสม่ําเสมอสําหรับการใช้งานการทดสอบ RF.
สนามบินและอวกาศ
เหมาะสําหรับระบบราดาร์ อุปกรณ์การนําทาง และอุปกรณ์อิเล็กทรอนิกส์อากาศตอบสนองความต้องการอย่างเข้มงวดสําหรับการส่งสัญญาณความถี่สูงและมีความน่าเชื่อถือสูง.
สาขาอิเล็กทรอนิกส์ทางการแพทย์
สําหรับอุปกรณ์การแพทย์ระดับสูง เช่น ระบบการถ่ายภาพด้วยแม่เหล็ก (MRI) การประกอบสายไฟ RF SMA มุมขวาที่ไม่เป็นแม่เหล็กของเราสามารถป้องกันการแทรกแซงสนามแม่เหล็กได้อย่างมีประสิทธิภาพการรักษาความแม่นยําของการวินิจฉัยทางการแพทย์และการถ่ายภาพ.
การบรรจุและการจัดส่ง
การบรรจุ:
คาเบล RF ถูกบรรจุไว้ในกล่องกระดาษอย่างรอบคอบ เพื่อให้การขนส่งปลอดภัย คาเบลถูกติดตั้งไว้ในสถานที่ด้วยผ้าปูฟองป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่งกล่องติดป้ายชื่อสินค้าและรายละเอียดเพื่อการระบุง่าย.
การขนส่ง
เรานําเสนอการจัดส่งที่รวดเร็วและน่าเชื่อถือได้ สําหรับการประกอบเคเบิล RF หลังจากการจัดส่ง คุณจะได้รับหมายเลขการติดตามของสินค้าของคุณ
RFQ
Q1: คุณเป็นบริษัทค้าหรือผู้ผลิต?
A: เราเป็นผู้ผลิตส่วนประกอบ RF / ไมโครเวฟที่เชื่อมต่อกันอย่างมืออาชีพที่มีประสบการณ์ที่รวยกว่า 23 ปีในการผลิต RF Connectors, RF cable assembly และ RF interconnect components.
Q2: สินค้าที่คุณสามารถให้บริการในปัจจุบัน?
ตอบ: เราจําหน่ายส่วนประกอบ RF/ไมโครเวฟครบวงจร รวมถึง เครื่องเชื่อม RF, เครื่องปรับ RF, เครื่องเชื่อมเคเบิล RF, ผลิตภัณฑ์นําคลื่น, เครื่องเชื่อมแอร์เมติกกระจก-โลหะ, เครื่องเชื่อม micro D-sub,เครื่องเชื่อมหมุนไมโครเวฟ, และส่วนประกอบเชื่อมต่อไมโครเวฟที่กําหนดเองอื่น ๆ
Q3: ตัวอย่างฟรีมีหรือไม่?
A: ใช่, ตัวอย่างฟรีมีให้บริการสําหรับสินค้า RF ในสต็อคที่มีเงื่อนไขการเก็บสินค้าสําหรับลูกค้าทั่วโลก.
Q4: บริษัทของคุณสามารถรับการปรับแต่งได้หรือไม่?
ตอบ: การปรับปรุง ODM ยินดีต้อนรับอย่างมาก โดยได้รับการสนับสนุนจากประสบการณ์ด้าน ODM เป็นมืออาชีพ 23+ ปี, Elite Electronics ให้บริการการปรับปรุงแบบเดียวรวมถึงการออกแบบสินค้า, R & D, การพัฒนา,และการบูรณาการสําหรับความต้องการสินค้า RF อินเตอร์คอนเนคต์ของคุณทั้งหมด รวมถึงการประกอบเคเบิล RF ด้วยความยาวที่แตกต่างกัน.
Q5: เงื่อนไขการชําระเงินคืออะไร?
ตอบ: เราสนับสนุนเงื่อนไขการชําระเงินทั่วโลกที่ยืดหยุ่น: L / C, T / T, Western Union, การประกันการค้า (รวมการชําระเงินด้วยบัตรเครดิตและ T / T) และวิธีการชําระเงินระหว่างประเทศทั่วไปอื่น ๆ
Q6: เวลานําคืออะไร?
A: • สั่งตัวอย่าง: 5 วันทําการ
• สั่งซื้อเครื่องเชื่อม RF จํานวนมาก: 3-4 สัปดาห์ (ขึ้นอยู่กับปริมาณการสั่งซื้อ, ความต้องการ ODM, และรายละเอียดสินค้า)
• การสั่งซื้อสายไฟฟ้า RF จํานวนมาก: 8-13 สัปดาห์
Q7: คุณจะส่งสินค้ามาให้ฉันอย่างไร?
ตอบ: เราร่วมมือกับบริษัทขนส่งด่วนระดับนานาชาติชั้นนํา (DHL, UPS, FedEx, TNT) เพื่อการจัดส่งที่รวดเร็ว ด้วยอัตราการขนส่งที่มีความแข่งขันสําหรับการจัดส่งทั่วโลกการขนส่งทางอากาศและการขนส่งทางทะเลยังมีให้บริการสําหรับการสั่งซื้อสินค้า RF ส่วนใหญ่เพื่อตอบสนองความต้องการการจัดส่งที่แตกต่างกัน.
Q8: ผมต้องรอนานแค่ไหน ก่อนที่สินค้าของผมจะมาถึง?
A: • การขนส่งทางอากาศ: 5-8 วันทําการ (การจัดส่งทั่วโลก)
• ส่งด่วนระหว่างประเทศ: 3-8 วันทําการ (ส่งประตูต่อประตู)
Q9: คุณภาพสินค้าของคุณเป็นอย่างไร?
ตอบ: ในฐานะผู้จําหน่ายคุณภาพสูงที่น่าเชื่อถือสําหรับโครงการเทคโนโลยีสูงหลายแห่งในประเทศ เราถือคุณภาพสินค้าเป็นแกนหลักของการพัฒนาของเราเรามีทีมงานควบคุมคุณภาพอย่างเข้มงวด (QC) และกระบวนการผลิตมาตรฐาน, ผลิตและตรวจสอบผลิตภัณฑ์ทั้งหมดตามมาตรฐานคุณภาพระดับอุตสาหกรรม RF สากล เพื่อรับรองผลงานและความน่าเชื่อถือสูงกว่า
Q10: การรับประกันของคุณคืออะไร?
ตอบ: เราให้การรับประกันสินค้า 6 เดือน ตั้งแต่วันจัดส่งเอลิท อิเล็คทรอนิกส์ให้ความสําคัญมากต่อการบริการหลังการขายทั่วโลก และให้การสนับสนุนทางเทคนิคครบวงจรสําหรับผลิตภัณฑ์ RF / ไมโครเวฟทั้งหมดของเรา.
