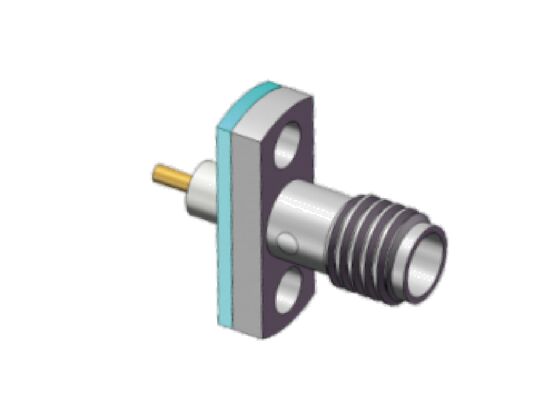

เครื่องเชื่อม SSMA RF 18GHz พร้อมวงแหวนปิดสําหรับสภาพแวดล้อมที่รุนแรง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| แบบอย่าง: | SSMA(S)-KFD232G | ความถี่: | กระแสตรง ~ 18GHz |
|---|---|---|---|
| วิธีเมานต์: | หน้าแปลนเมาท์ | ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง |
| เปลือก: | สแตนเลส, passivation | ฉนวน: | ไฟเบอร์ |
| เพศ: | หญิง | ความทนทาน: | รอบการผสมพันธุ์ 500 รอบ |
| เวลานำ: | 5-10 วันทำการสำหรับหุ้น | การปรับแต่ง: | ตามภาพวาด |
| เน้น: | ขั้วต่อ RF SSMA กันน้ำ,เครื่องเชื่อมต่อการติดตั้ง flange เหล็กไร้ขัด,เครื่องเชื่อม RF 18GHz พร้อมแหวนปิด |
||
คำอธิบายผลิตภัณฑ์:
SSMA RF Connector (mini SMA) เป็นขั้วต่อ RF แบบโคแอกเชียลแบบเกลียวขนาดเล็ก ซึ่งเป็นรุ่นที่กะทัดรัดของขั้วต่อ SMA RF ออกแบบมาสำหรับการใช้งานคลื่นมิลลิเมตรความถี่สูงและความต้องการการติดตั้งที่มีความหนาแน่นสูง
วิธีการเชื่อมต่อและอิมพีแดนซ์: ใช้การล็อคแบบเกลียวละเอียด 10-36 UNS; อิมพีแดนซ์ลักษณะเฉพาะมาตรฐานคือ 50Ω.
ความถี่ในการทำงาน: ขีดจำกัดบนแบบดั้งเดิมคือ 18GHz ในขณะที่รุ่น MSSM ที่ปรับปรุงแล้วจาก Elite Electronics สามารถเข้าถึง 40GHz ซึ่งเกินกว่า 18GHz ของขั้วต่อ SMA มาตรฐาน ทำให้เหมาะสำหรับระบบคลื่นมิลลิเมตร.
ประสิทธิภาพทางไฟฟ้าและทางกล: ด้วยแรงดันไฟฟ้าที่ทนได้ประมาณ 750V และความต้านทานฉนวน ≥1000MΩ; มีความต้านทานหน้าสัมผัสต่ำสำหรับตัวนำกลาง/ภายนอก (โดยทั่วไปคือ ≤5mΩ สำหรับตัวนำกลาง และ ≤2.5mΩ สำหรับตัวนำภายนอก); ความทนทานในการจับคู่โดยทั่วไปคือ 500 รอบ; ช่วงอุณหภูมิการทำงานโดยทั่วไปคือ -40°C ถึง +125°C.
โครงสร้างและวัสดุ: กินปริมาตรประมาณ 70% ของขั้วต่อ SMA; หน้าสัมผัสกลางส่วนใหญ่เป็นโลหะผสมทองแดงชุบทอง ฉนวนโดยทั่วไปคือ PTFE และตัวเรือนเป็นโลหะผสมทองแดงชุบทองหรือสแตนเลส ซึ่งให้ความสมดุลระหว่างการนำไฟฟ้าที่ดีเยี่ยมและการต้านทานการกัดกร่อน นอกจากนี้ Elite Electronics ยังมี SSMA RF Connectors ที่มีประสิทธิภาพการกันน้ำและซีลสุญญากาศตามพิกัด.
รูปแบบการติดตั้ง: มีให้เลือกหลากหลายรูปแบบ รวมถึงแบบตรง/มุมฉาก, แบบยึดหน้าแปลน, แบบบัดกรี PCB และแบบเข้าสาย.
พารามิเตอร์ทางเทคนิค:
| รุ่น | SSMA(S)-KFD232G |
| วิธีการติดตั้ง | ยึดหน้าแปลน |
| หน้าสัมผัสกลาง | โลหะผสมทองแดง, ชุบทอง |
| ตัวเรือน | สแตนเลส, พาสซิเวชั่น |
| ฉนวน | PTFE |
| ความถี่ | DC ~ 18 GHz |
| ความทนทาน | 500 รอบการจับคู่ |
| เพศ | หญิง |
| การปรับแต่ง | ตามแบบ |
ขนาดภายนอกของ SSMA RF Connector แบบกันน้ำ ติดตั้งหน้าแปลน:
สแตนเลส SSMA RF Connector Jack 2 รู ติดตั้งหน้าแปลน รุ่น: SSMA-KFD232G
การใช้งาน:
สาขาการบินและอวกาศ, สาขาการทดสอบและการวัด, การสื่อสารไมโครเวฟ, อุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์, อิเล็กทรอนิกส์อุตสาหกรรมและการออกแบบ PCB ความหนาแน่นสูง.
การปรับแต่ง:
Elite Electronics SSMA RF Connector Series ประกอบด้วย SSMA RF Connector แบบติดตั้งหน้าแปลน, mini SMA cable connectors และ SSMA through-hole PCB mount connectors ซึ่งมอบโซลูชันการเชื่อมต่อ RF ที่เชื่อถือได้และประสิทธิภาพสูงที่ปรับให้เหมาะกับความต้องการที่แน่นอนของคุณ.
เรามีเงื่อนไขการชำระเงินที่ยืดหยุ่น รวมถึง T/T และ L/C และกำลังการผลิตที่ปรับขนาดได้ของเราสามารถปรับแต่งได้อย่างเต็มที่ตามความต้องการเฉพาะของคุณ เพื่อให้มั่นใจว่าคำสั่งซื้อจะเสร็จสมบูรณ์ตรงเวลา เลือก Elite Electronics SSMA RF connectors เพื่อประสิทธิภาพที่สม่ำเสมอและเชื่อถือได้ และโซลูชันที่ออกแบบมาเพื่อให้ตรงกับความต้องการในการใช้งานเฉพาะของคุณ.
SSMA Customization MOQ: 200 ชิ้น
การบรรจุและการจัดส่ง:
การบรรจุ:
Elite Electronics SSMA RF Connectors บรรจุด้วยโซลูชันการป้องกันชั้นนำในอุตสาหกรรม ซึ่งออกแบบมาโดยเฉพาะเพื่อปกป้องส่วนประกอบที่มีความแม่นยำระหว่างการขนส่งระหว่างประเทศ SSMA RF connector แต่ละชิ้นจะถูกปิดผนึกเป็นรายบุคคลในถุง ESD ป้องกันไฟฟ้าสถิต ซึ่งป้องกันความเสียหายจากไฟฟ้าสถิต (ESD) ความชื้น และการบุกรุกของฝุ่นได้อย่างมีประสิทธิภาพ เพื่อรักษาความสมบูรณ์ของส่วนประกอบและประสิทธิภาพเดิม หลังจากปิดผนึกเป็นรายบุคคล ขั้วต่อจะถูกวางไว้ในกล่องแข็งที่บุด้วยวัสดุกันกระแทก ซึ่งช่วยลดแรงกระแทก การสั่นสะเทือน และแรงกดภายนอกได้อย่างมีประสิทธิภาพระหว่างการจัดการ การคัดแยก และการขนส่งทางไกล บรรจุภัณฑ์ทั้งหมดจะถูกทำเครื่องหมายอย่างชัดเจนด้วยข้อมูลผลิตภัณฑ์โดยละเอียด ซึ่งรวมถึงหมายเลขรุ่น ข้อมูลจำเพาะทางเทคนิค และปริมาณที่แน่นอน เพื่อให้การจัดการสินค้าคงคลังเป็นไปอย่างราบรื่น การระบุผลิตภัณฑ์อย่างรวดเร็ว และการรับสินค้าที่ไม่ยุ่งยากสำหรับลูกค้าทั่วโลก ซึ่งช่วยเพิ่มประสิทธิภาพประสบการณ์ห่วงโซ่อุปทานทั้งหมด.
การจัดส่ง:
เราให้บริการโซลูชันการจัดส่งทั่วโลกที่เชื่อถือได้สำหรับการจัดส่ง SSMA RF Connectors ของเราอย่างรวดเร็วและปลอดภัย คำสั่งซื้อทั้งหมดจะถูกจัดส่งผ่านผู้ให้บริการโลจิสติกส์ระหว่างประเทศที่เชื่อถือได้ พร้อมการติดตามแบบเรียลไทม์เต็มรูปแบบเพื่อการมองเห็นการจัดส่งที่สมบูรณ์ ขั้วต่อ SSMA RF ของเราได้รับการจัดการเป็นส่วนประกอบอิเล็กทรอนิกส์ที่เปราะบางด้วยการดูแลเป็นพิเศษตลอดกระบวนการจัดส่งทั้งหมด เพื่อขจัดความเสียหายระหว่างการขนส่งและรับประกันการจัดส่งที่ตรงเวลาและอยู่ในสภาพสมบูรณ์.
Elite Electronics ร่วมมือกับผู้ให้บริการโลจิสติกส์ระหว่างประเทศชั้นนำที่เชื่อถือได้เพื่อจัดการคำสั่งซื้อ SSMA RF connector ทั้งหมด โดยให้บริการติดตามแบบเรียลไทม์ตลอด 24 ชั่วโมงทุกวัน ซึ่งให้การมองเห็นการจัดส่งที่สมบูรณ์ ตั้งแต่การจัดส่งจากคลังสินค้าของเราไปยังปลายทางสุดท้ายของคุณ ทำให้คุณสามารถตรวจสอบความคืบหน้าของคำสั่งซื้อได้ทุกที่ทุกเวลา.
คำถามที่พบบ่อย:
Q1: แบรนด์ของ SSMA RF Connector คืออะไร?
A1: SSMA RF Connector มีแบรนด์ ELT.
Q2: SSMA RF Connector ผลิตที่ไหน?
A2: SSMA RF Connector ผลิตในเมืองซีอาน ประเทศจีน.
Q3: SSMA RF Connector ได้รับการรับรองอะไรบ้าง?
A3: RF Connector ได้รับการรับรอง ISO9001 และ ISO14001.
Q4: ปริมาณการสั่งซื้อขั้นต่ำและรายละเอียดการบรรจุสำหรับ SSMA RF Connector คืออะไร?
A4: ปริมาณการสั่งซื้อขั้นต่ำคือ 50 ชิ้น บรรจุ 10 ชิ้นต่อถุง และ 100 ชิ้นต่อกล่อง.
Q5: ระยะเวลาในการจัดส่งและเงื่อนไขการชำระเงินสำหรับการสั่งซื้อ SSMA RF Connector คืออะไร?
A5: ระยะเวลาในการจัดส่งคือ 5-10 วันทำการสำหรับสินค้าในสต็อก เงื่อนไขการชำระเงินที่ยอมรับคือ T/T หรือ L/C.
