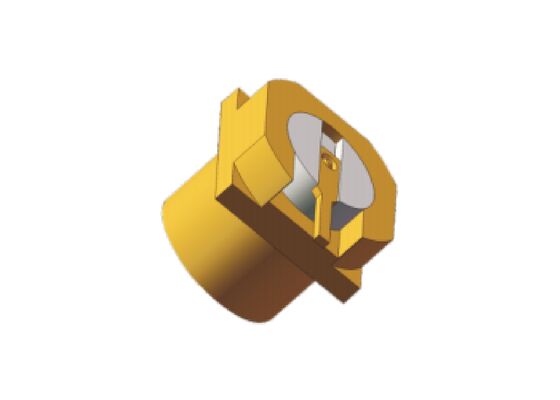

SMP PCB สายตรง จํากัด ผ่อนคลาย ช่องเจาะเรียบ แจ็ค หญิง ผิวตั้ง 18GHz 50 Ohm
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง |
|---|---|---|---|
| เปลือก: | โลหะผสมทองแดง， ชุบทอง | ความถี่: | กระแสตรง ~ 18GHz |
| สวพ: | 500V | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V |
| ความไม่พึ่งพาอาศัยกัน: | 50Ω | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| ช่วงอุณหภูมิ: | -55°C~+125°C | เพศ: | หญิง/แจ๊ค |
| การติดตั้ง: | ติดพื้นผิว PCB | อิเล็กทริก: | ptfe, แก้ว |
| ตัวอย่าง: | มีจำหน่ายในสต็อก | ||
| เน้น: | เครื่องเชื่อม RF PCB สายตรง SMP,SMP เครื่องเชื่อมที่ติดอยู่บนพื้นผิวเพศหญิง,เครื่องเชื่อม 18GHz 50 Ohm SMP |
||
คำอธิบายผลิตภัณฑ์:
SMP RF Connector แบบตรง PCB แบบจำกัด Detent / Smooth Bore Jack Female Surface Mount 50 โอห์ม
ออกแบบมาสำหรับสภาพแวดล้อมความถี่สูงที่ต้องการ ตัวเชื่อมต่อ RF SMP ของ Elite Electronics ให้ความสมบูรณ์ของสัญญาณที่เหนือกว่าและประสิทธิภาพ VSWR ต่ำถึง 40 GHz ออกแบบมาเพื่อเร่งระยะเวลาการผลิตของคุณ ด้วย นวัตกรรมของเราอินเทอร์เฟซแบบกดเข้าโดยไม่ต้องใช้เครื่องมือช่วยขจัดความจำเป็นในการใช้ประแจ ทำให้รอบการเชื่อมต่อและถอดออกเร็วขึ้นอย่างมาก ในขณะที่ยังคงความปลอดภัยในการเชื่อมต่อนำเสนอความยืดหยุ่นในการออกแบบสูงสุด กลุ่มผลิตภัณฑ์ของเราประกอบด้วย ตัวเลือกแบบตรง มุมฉาก และแบบยึดด้วยหน้าแปลน, เหมาะสำหรับทั้งการประกอบ PCB และสายเคเบิล เราเข้าใจดีว่าแต่ละแอปพลิเคชันมีความต้องการเฉพาะตัว ซึ่งเป็นเหตุผลที่เรานำเสนอการกำหนดค่าปลั๊กตัวผู้ที่แตกต่างกันสามแบบ:
แรงเสียบและแรงถอด SMP: Full Detent > Limited Detent > Smooth Bore
ขนาดโครงร่างของแบบตรง SMP RF Connector Female PCB Surface Mount Connector SMP-JHD72 :
หมายเหตุ 1: ความลึกในการเข้าประกบ 2.79 มม.
SMP RF Connector แบบ Surface Mount อื่นๆ ดังนี้:
หมายเหตุ 1: ความลึกในการเข้าประกบ 2.79 มม. ปิดผนึกด้วยกระจก
การใช้งาน:
Xi'an Elite Electronics คือ ผู้ผลิตชั้นนำของ ตัวเชื่อมต่อ RF/Microwave /Wave-guide, อะแดปเตอร์ & ชุดสายเคเบิลให้บริการในอุตสาหกรรมอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์ การสื่อสาร และอิเล็กทรอนิกส์ การบรรจุและการจัดส่ง:
การบรรจุภัณฑ์:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอกพร้อม L 26.5 ซม. * W 18.5 ซม. * H 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับ SMP RF Connector ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 6-10 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือ
แบบอนุรักษ์นิยมเพื่อให้แน่ใจในคุณภาพของผลิตภัณฑ์ก่อนการจัดส่ง
