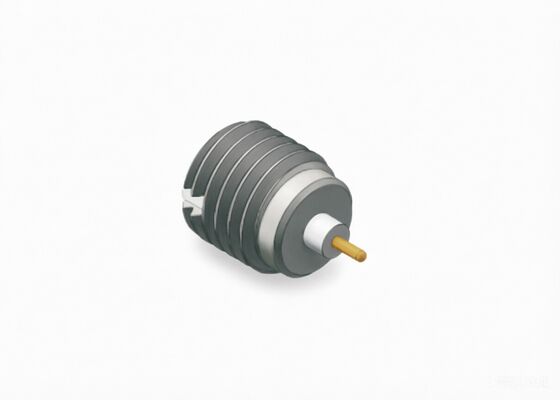

ตัวเชื่อมต่อ RF สแตนเลส SMP ตัวกั้นตัวผู้เต็ม Detent Limited Detent Smooth Bore 18GHz 50 Ohm
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ความถี่: | กระแสตรง ~ 18GHz |
|---|---|---|---|
| ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง | เปลือก: | สแตนเลส， ทู่ |
| ความต้านทานของฉนวน: | 5,000 โอห์ม | สวพ: | 500V |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V | ความไม่พึ่งพาอาศัยกัน: | 50Ω |
| ช่วงอุณหภูมิ: | -55°C~+125°C | เพศ: | หญิง/แจ๊ค |
| อิเล็กทริก: | ไฟเบอร์ | การติดตั้ง: | กำแพงกั้น |
| ตัวอย่าง: | มีจำหน่ายในสต็อก | อินเทอร์เฟซ: | Full Detent Limited Detent เจาะเรียบ |
| Pin OD: | 0.3 มม. 0.45 มม. 0.5 มม. 0.7 มม. 0.9 มม. 1.3 มม. ใช้ได้ | ||
| เน้น: | เครื่องเชื่อม RF SMP สแตนเลส,เครื่องเชื่อม RF SMP 18GHz,ขั้วต่อ SMP RF ตัวผู้แบบยึดผนัง |
||
คำอธิบายผลิตภัณฑ์:
ขั้วต่อ SMP RF สแตนเลส ตัวผู้ แบบยึดติดแน่นพิเศษ แบบยึดติดแน่นน้อย แบบเรียบ 18GHz 50 โอห์ม
ออกแบบมาเพื่อทำงานได้ดีเยี่ยมในสภาพแวดล้อมความถี่สูงที่ต้องการมากที่สุด ขั้วต่อ SMP RF ของ Elite Electronics มอบความสมบูรณ์ของสัญญาณที่ยอดเยี่ยมและประสิทธิภาพ VSWR (Voltage Standing Wave Ratio) ที่เหนือกว่าสูงสุดถึง 40 GHz ออกแบบมาเพื่อเร่งระยะเวลาการผลิตของคุณ ด้วยนวัตกรรมของเรา อินเทอร์เฟซแบบกดเข้าโดยไม่ต้องใช้เครื่องมือ ช่วยขจัดความจำเป็นในการใช้ประแจขนาดใหญ่ ช่วยเร่งรอบการจับคู่และถอดออกได้อย่างมาก ในขณะที่ยังคงการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้
เรามอบความยืดหยุ่นในการออกแบบสูงสุดด้วยกลุ่มผลิตภัณฑ์ที่ครอบคลุม รวมถึง ตัวเลือกแบบตรง แบบมุมฉาก และแบบยึดหน้าแปลน, เหมาะสำหรับทั้งการประกอบ PCB และสายเคเบิล เราเข้าใจดีว่าแต่ละแอปพลิเคชันมีความต้องการเฉพาะ เราจึงนำเสนอการกำหนดค่าปลั๊กตัวผู้ที่แตกต่างกันสามแบบเพื่อเพิ่มประสิทธิภาพ:
การเปรียบเทียบแรง: แรงในการใส่และถอดเป็นไปตามลำดับชั้น: ยึดแน่นพิเศษ > ยึดติดแน่นน้อย > แบบเรียบ.
ขนาดโครงร่างของสแตนเลส ขั้วต่อ SMP RF ตัวผู้ แบบยึดติด รุ่น
| : SMP-JYD2G | หมายเลขรุ่น | d | อินเทอร์เฟซ |
| หมายเหตุ | SMP-JYDG-F | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYDG-F | 2.5 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYDG-F | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD2G-F | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD2G-F | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | หมายเลขรุ่น | L | d | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD4G-F | 3 มม. | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD4G-F | 3 มม. | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD4G-F | 3 มม. | 0.7 มม. | ยึดแน่นพิเศษ |
| ความลึกในการจับคู่: 2.79 มม. | SMP-JYD89G-F | 3 มม. | 0.7 มม. | ยึดแน่นพิเศษ |
ความลึกในการจับคู่: 2.79 มม.
หมายเหตุ: เรายังมีแกน OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 โปรดติดต่อเราหากคุณต้องการแกนขนาดอื่น
การใช้งาน: Xi'an Elite Electronics คือ ผู้ผลิตชั้นนำของ ขั้วต่อ RF/Microwava /Wave-guide, อะแดปเตอร์ & ชุดสายเคเบิล ให้บริการในอุตสาหกรรมอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์ การสื่อสาร อิเล็กทรอนิกส์
การบรรจุและจัดส่ง:
การบรรจุ:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอก ขนาด ก 26.5 ซม. * ก 18.5 ซม. * ส 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับขั้วต่อ SMP RF ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 8-12 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือประมาณการเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่ง
