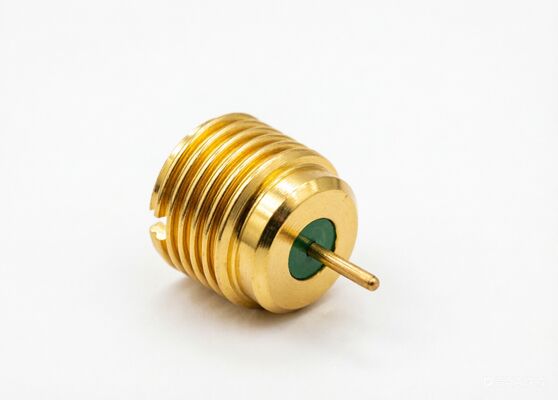

ทอง Plating Hermetic SMP RF Connector แผ่นผ่าตัดเพศชายที่มีกระจกปิด 18GHz 50 Ohm
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF SMP | ความถี่: | กระแสตรง ~ 18GHz |
|---|---|---|---|
| ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง | เปลือก: | โลหะผสมทองแดง， ชุบทอง |
| ความต้านทานของฉนวน: | 5,000 โอห์ม | สวพ: | 500V |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V | ความไม่พึ่งพาอาศัยกัน: | 50Ω |
| ช่วงอุณหภูมิ: | -55°C~+125°C | เพศ: | ปลั๊กตัวผู้ |
| อิเล็กทริก: | ไฟเบอร์ | การติดตั้ง: | กำแพงกั้น |
| ตัวอย่าง: | มีจำหน่ายในสต็อก | อินเทอร์เฟซ: | Full Detent Limited Detent เจาะเรียบ |
| Pin OD: | 0.3 มม. 0.45 มม. 0.5 มม. 0.7 มม. 0.9 มม. 1.3 มม. ใช้ได้ | ||
| เน้น: | เครื่องเชื่อม RF SMP ทอง,เครื่องเชื่อม SMP ที่ปิดปิดด้วยกระจก,เครื่องเชื่อม SMP ช่องแยก 18GHz 50 Ohm |
||
คำอธิบายผลิตภัณฑ์:
ขั้วต่อ SMP RF สแตนเลส ตัวผู้ แบบยึดติดแน่นเต็มที่ แบบยึดติดแน่นจำกัด แบบเรียบ 18GHz 50 โอห์ม
ขั้วต่อ SMP RF ของ Elite Electronics รับประกันความสมบูรณ์ของสัญญาณที่เหนือกว่าสูงสุดถึง 40 GHz อินเทอร์เฟซแบบกดเข้าโดยไม่ต้องใช้เครื่องมือที่เป็นนวัตกรรมใหม่ช่วยเร่งการผลิตโดยไม่ต้องใช้ประแจขนาดใหญ่
เลือกจากตัวเลือกแบบตรง แบบมุมฉาก หรือแบบหน้าแปลน พร้อมการกำหนดค่าปลั๊กตัวผู้สามแบบ ได้แก่ แบบยึดติดแน่นเต็มที่ แบบยึดติดแน่นจำกัด และแบบเรียบ เพื่อเพิ่มแรงยึดและความหนาแน่น
สำหรับการใช้งานเฉพาะของคุณ
การเปรียบเทียบแรง:แรงในการใส่และถอดเป็นไปตามลำดับชั้น:ยึดติดแน่นเต็มที่ > ยึดติดแน่นจำกัด > เรียบ.
ขนาดโครงร่างของสแตนเลสขั้วต่อ SMP RF ตัวผู้แบบยึดติด รุ่น
| : SMP(M)-JYD43 | หมายเลขรุ่น | L | หมายเลขรุ่น | อินเทอร์เฟซ |
| หมายเหตุ | SMP(M)-JYD43-S | 2.1 มม. | SMP(M)-JYD10G | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD43-S | 2.1 มม. | 0.39 | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD65 | 1.5 มม. | SMP(M)-JYD10G | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD82-S | 2.1 มม. | SMP(M)-JYD10G | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD82-S | 2.1 มม. | 0.39 | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD92-F | 2.9 มม. | SMP(M)-JYD10-F | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | หมายเลขรุ่น | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD10G | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD10-S | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD10-F | ยึดติดแน่นจำกัด |
| ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม. | SMP(M)-JYD10G | ยึดติดแน่นจำกัด |
ซีลสุญญากาศ, ความลึกในการเข้าประกบ: 2.79 มม.
หมายเหตุ: เรายังมีแกน OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 โปรดติดต่อเราหากคุณต้องการแกนขนาดอื่น
การใช้งาน: Xi'an Elite Electronics เป็น ผู้ผลิตชั้นนำของ ขั้วต่อ RF/Microwava /Wave-guide, อะแดปเตอร์& ชุดสายเคเบิล ให้บริการด้านอวกาศ, การบิน, การนำทาง, ดาวเทียม, เรดาร์, การสื่อสาร, อุตสาหกรรมอิเล็กทรอนิกส์
การบรรจุและจัดส่ง:
การบรรจุ:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอก ขนาด ก 26.5 ซม. * ก 18.5 ซม. * ส 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับขั้วต่อ SMP RF ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 8-12 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือประมาณการเพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่ง
