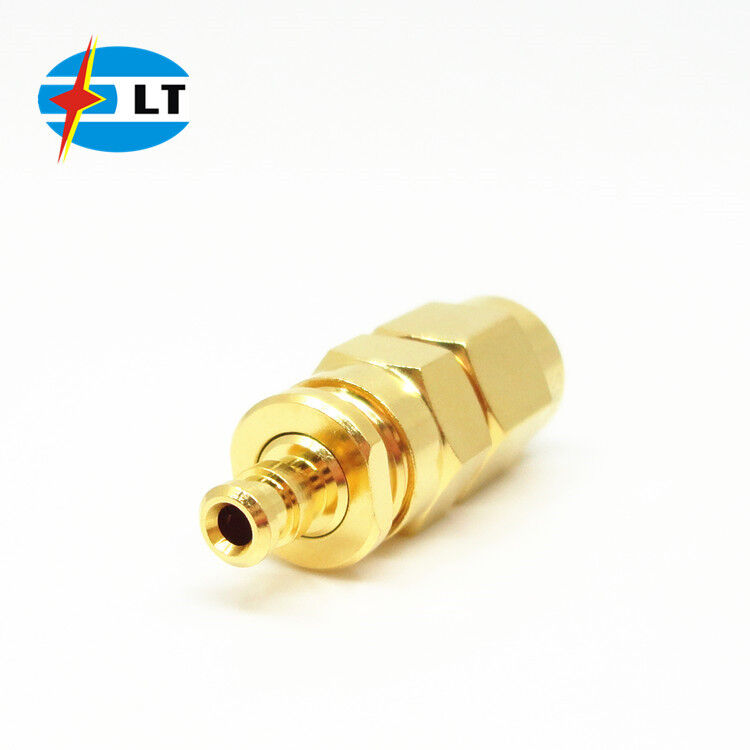

RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

ภาพใหญ่ :  RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ELT (Elite)
ได้รับการรับรอง: ROHS, ISO-9001-2015
หมายเลขรุ่น: SMA-J2A
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100 ชิ้น
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ: ภายใน 3-4 สัปดาห์
เงื่อนไขการชำระเงิน: T/T เวสเทิร์นยูเนี่ยน L/C
สามารถในการผลิต: 1,000,00 ชิ้นต่อเดือน
รายละเอียดสินค้า
ชื่อสินค้า: ตัวเชื่อมต่อ SMA RF การชุบ: ชุบทอง
เพศ: ชาย ความถี่: กระแสตรง ~ 18GHz
พิมพ์: สมา แรงดันใช้งาน: 335V rms ที่ระดับน้ำทะเล
ร่างกาย: ทองเหลือง ความต้านทาน: 50Ω
ชื่อสินค้า: ตัวเชื่อมต่อ SMA RF
เน้น:

เครื่องเชื่อม RG178 SMA ชาย

,

เครื่องเชื่อมตรง 50Ohm SMA

,

สายเชื่อม RF SMA RG178

สาย RG178 SMA ขั้วต่อ SMA ตัวผู้ตรง ชุบทอง 50 โอห์ม

ขั้วต่อ RF โคแอกเชียล SMA เป็นขั้วต่อแบบเกลียว ขนาดเล็ก ทนต่อการสั่นสะเทือน และมีช่วงความถี่กว้างถึง 18 GHz (ขั้วต่อ RF SMA ของเราสามารถใช้งานได้ถึง 20 GHz) ทำให้มีการใช้งานอย่างแพร่หลายสำหรับไมโครเวฟ เสาอากาศ และเครื่องมือทดสอบ เป็นต้น
เราสามารถปรับแต่งขั้วต่อและอะแดปเตอร์ RF SMA ตามความต้องการที่แตกต่างกันของลูกค้าได้ ทั้งแบบ SMA bulkhead และ SMA flange mount รวมถึงขั้วต่อ SMA แบบมุมฉาก

ข้อมูลจำเพาะ:
ลักษณะทางไฟฟ้า:
อิมพีแดนซ์ 50 โอห์ม
ช่วงความถี่ สายเคเบิลแบบยืดหยุ่น DC~12.4GHz
สายเคเบิลกึ่งแข็ง DC~18GHz
พิกัดแรงดันไฟฟ้า 335 VRMS (สูงสุด ระดับน้ำทะเล)
แรงดันไฟฟ้าที่ทนต่อฉนวน 1000VRMS (สูงสุด ระดับน้ำทะเล)
ฉนวน ความต้านทาน ≥5000MΩ
ความต้านทานหน้าสัมผัส ตัวนำกลาง ≤3.0mΩ
สาย ตัวนำภายนอก ≤2.0mΩ
VSWR (อัตราส่วนคลื่นนิ่งแรงดัน) ≤1.3


RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง

ภาพวาดโครงร่างของ ขั้วต่อโคแอกเชียล RF SMA:

(มม.)

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



วัสดุและลักษณะทางกล:

วัสดุและลักษณะทางกล:
ตัวนำกลาง ตัวผู้/ปลั๊ก ทองเหลือง ชุบทอง
ตัวเมีย/ซ็อกเก็ต ทองแดงเบริลเลียม ชุบทอง
หน้าสัมผัสสปริง ทองแดงเบริลเลียม ชุบนิกเกิล
เปลือก/ตัวเรือน ทองเหลือง ชุบทอง
เปลือก/ตัวเรือน สแตนเลส เคลือบผิว
ฉนวน PTFE
แหวนซีล ยางซิลิโคน
ความทนทาน 500รอบ
แรงบิด 0.79~1.13N.m
*วัสดุและการเคลือบผิวอื่นๆ สามารถปรับแต่งได้



คุณสมบัติหลัก:

1. ช่วงความถี่สูงถึง 18GHz ขั้วต่อโคแอกเชียลขนาดเล็กพิเศษ

2. ใช้การเชื่อมต่อแบบเกลียว
3. มีให้เลือกแบบเคลือบผิวหรือชุบทอง
4. มีตัวเลือกวัสดุทองเหลืองและสแตนเลส
5. มีการวางแนวและการเชื่อมต่อ PCB ที่หลากหลาย
6. มีให้เลือกทั้งแบบตรงและแบบมุมฉาก
7. มีตัวเลือกแบบ bulkhead, 2 รูติดแผง, 4 รูติดแผง หรือแบบไม่มีฐานยึด
8. มีหลากหลายรุ่น ทั้งแบบตัวผู้ ตัวเมีย และอะแดปเตอร์
9. เป็นไปตามมาตรฐาน RoHS



แคตตาล็อกสินค้า:



อะแดปเตอร์ RF
ขั้วต่อ RF SMA/SSMA
ขั้วต่อ RF SMP/SSMP
ขั้วต่อ RF TNC
ขั้วต่อ RF ชนิด N
ขั้วต่อ RF MCX/MMCX
ขั้วต่อ RF BNC
ชุดสายเคเบิล RF
อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล
ซีลสุญญากาศแก้วกับโลหะ
ขั้วต่อซีรีส์ J30J
ข้อต่อหมุนไมโครเวฟ



การใช้งาน:
* การบินและอวกาศ
* บรอดแบนด์
* เครื่องมือวัด

* สถานีฐาน

* การสื่อสารเคลื่อนที่

* สิ่งอำนวยความสะดวกภายนอกอาคาร

* เรดาร์, ไมโครเวฟ

* เสาอากาศแบบเฟสอาร์เรย์
* โทรคมนาคม

* การเชื่อมต่อระหว่างบอร์ด



ขนาดอินเทอร์เฟซ:

RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง



























สินค้าที่คล้ายกัน



1. สำหรับสาย RG178 ขั้วต่อ RF SMA ตรง ชุบทอง

RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง



2.สำหรับสาย RG178 ขั้วต่อ RF SMA มุมฉาก ชุบทอง

RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง



3.สำหรับสาย RG178 ขั้วต่อ RF SMA แบบ bulkhead ชุบทอง



RG178 50Ohm SMA ขั้วต่อตัวผู้ตรง



หมายเหตุ:
เรามีขั้วต่อ SMA มากกว่า 10,000 ชนิด หากไม่พบขั้วต่อที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
