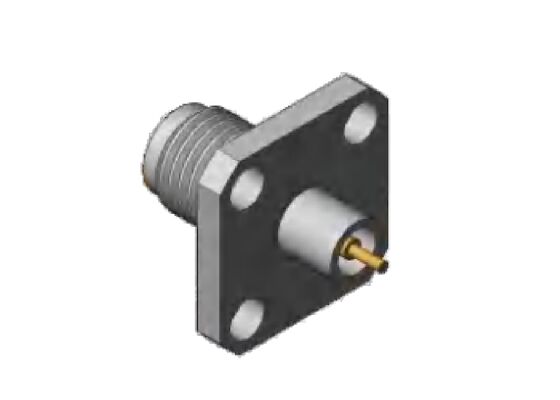

2.92 มม RF Connector K Type Jack 4 หลุม 12.7 มม 0.5 นิ้ว Square Flange ขนาดและกว้าง Pin 1.3 มม, 0.8 มม, 0.7 มม
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2เครื่องเชื่อม RF ขนาด.92 มม. | แบบอย่าง: | K-KFD60G |
|---|---|---|---|
| ช่วงความถี่: | 0.04Hz-40GHz | ความต้านทาน: | 50โอห์ม |
| สวพ: | 750V | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ |
| ตัวนำด้านนอก: | สแตนเลส， passivation | ขนาดหน้าแปลน: | หน้าแปลนสี่เหลี่ยม 0.5 นิ้ว |
| เส้นผ่านศูนย์กลางพิน: | เส้นผ่านศูนย์กลาง 1.3 มม., 0.8 มม., 0.7 มม | วิธีเมานต์: | ตัวยึดหน้าแปลน 4 รู |
| ฉนวน: | ปอย/PTFE | ขนาดหน้าแปลน: | หน้าแปลนสี่เหลี่ยม 0.5 นิ้ว |
| เน้น: | 2.92 มิลลิเมตร RF เครื่องเชื่อมสี่เหลี่ยม,ชนิด K RF jack สี่หลุม,2.92 มิลลิเมตร RF เครื่องเชื่อม 12.7 มิลลิเมตร |
||
คำอธิบายผลิตภัณฑ์:
K-Type (2.92 มม. RF Connector) mmWave Connector
คอนเนคเตอร์ RF 2.92 มม. หรือที่เรียกว่าคอนเนคเตอร์ K Type คอนเนคเตอร์ K-type เป็นคอนเนคเตอร์คลื่นมิลลิเมตรที่ใช้กันอย่างแพร่หลาย โดยมีความถี่ในการทำงานสูงสุดถึง 40 GHz คอนเนคเตอร์ RF 2.92 มม. ที่เรามี ได้แก่ คอนเนคเตอร์สายเคเบิล, คอนเนคเตอร์แบบหน้าแปลน, คอนเนคเตอร์แบบบัลค์เฮด ด้วยอินเทอร์เฟซแบบอากาศ ทำให้สามารถเปลี่ยนและใช้งานร่วมกับคอนเนคเตอร์ SMA series และ 3.5 มม. ได้อย่างสมบูรณ์ โดยมีข้อดีที่สำคัญ ได้แก่ ขนาดกะทัดรัด น้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เสถียรและเชื่อถือได้
สำหรับแอปพลิเคชันคอนเนคเตอร์ SMA RF ความถี่สูง เรามีโซลูชันทางเลือก เช่น คอนเนคเตอร์ 3.5 มม. และคอนเนคเตอร์ RF 2.92 มม. คอนเนคเตอร์/อะแดปเตอร์ RF 3.5 มม./2.92 มม. ของเรามีขนาดเกลียว 1/4-36 UNS เหมือนกับคอนเนคเตอร์/อะแดปเตอร์ SMA ทำให้มั่นใจได้ถึงความเข้ากันได้และการเปลี่ยนทดแทนได้อย่างสมบูรณ์คอนเนคเตอร์ 3.5 มม. รองรับความถี่สูงสุด 35 GHz ในขณะที่คอนเนคเตอร์ RF 2.92 มม. สามารถทำงานที่ความถี่สูงสุด 40 GHz
คอนเนคเตอร์ RF 2.92 มม. (K Type)ขนาดอินเทอร์เฟซ:
| คุณสมบัติทางไฟฟ้า | ||
| อิมพีแดนซ์ | 50Ω | |
| ช่วงความถี่ | 0.04GHz~40GHz | |
| แรงดันไฟฟ้าที่กำหนด | 250V | |
| แรงดันไฟฟ้าทนฉนวน | 750V | |
| ความต้านทานฉนวน | ≥ 5000 MΩ | |
| ความต้านทานตัวนำกลาง | ตัวนำภายนอก | ≤2.0mΩ |
| ตัวนำกลาง | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| คุณสมบัติทางกลและวัสดุ | ||
| ตัวนำกลาง | ตัวผู้ | โลหะผสมทองแดง, ชุบทอง |
| ตัวเมีย | ทองแดงเบริลเลียม, ชุบทอง | |
| หน้าสัมผัสยืดหยุ่น | ทองแดงเบริลเลียม | ชุบทอง |
| เปลือกและชิ้นส่วนโลหะอื่นๆ | ทองเหลือง, สแตนเลส | ชุบทองหรือพาสซิเวชั่น |
| ฉนวน | การเผาแก้ว / PTFE / PEI | |
| อุณหภูมิ | -55℃ ~ +125℃ | |
ขนาดโครงร่างของคอนเนคเตอร์ RF หญิง 2.92 มม. แบบหน้าแปลน 4 รู สแตนเลส : รุ่น K-KFD60G
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.7 มม. |
ขนาดโครงร่างของคอนเนคเตอร์ RF หญิง 2.92 มม. สแตนเลสแบบหน้าแปลน 4 รู : K-KFD62G (หน่วย: มม.)
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 0.8 มม. |
| ขนาดหน้าแปลน | 12.7 มม. * 12.7 มม. |
| ระยะห่างรูหน้าแปลน | 8.6 มม. |
| เส้นผ่านศูนย์กลางพิน | 1.3 มม. |
คอนเนคเตอร์ 2.92 มม. เพิ่มเติม, โปรดอย่าลังเลที่จะติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์ |มีโซลูชันที่ปรับแต่งได้
การใช้งาน:
Xi'an Elite Electronics เป็นผู้ผลิตชั้นนำด้านโซลูชันการเชื่อมต่อระบบโดยส่วนใหญ่ให้บริการด้านอวกาศ, การบิน, การเดินเรือ, เรดาร์, การสื่อสาร, การวัด, อิเล็กทรอนิกส์สาขา ผลิตภัณฑ์คุณภาพสูงของเราใช้วัสดุที่ดีที่สุดและกระบวนการที่เข้มงวดเพื่อให้มั่นใจถึงความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การบรรจุและจัดส่ง
การบรรจุ:
คอนเนคเตอร์ RF 2.92 มม. แบบหน้าแปลน 4 รู สแตนเลส ถูกบรรจุอย่างระมัดระวังในกล่องเพื่อความปลอดภัยระหว่างการขนส่ง
การจัดส่ง:
เราจัดส่งคอนเนคเตอร์ RF 2.92 มม. แบบหน้าแปลน 4 รู สแตนเลส โดยใช้บริการจัดส่งที่เชื่อถือได้เพื่อให้แน่ใจว่าการจัดส่งถึงลูกค้าอย่างปลอดภัยและรวดเร็ว ลูกค้าจะได้รับหมายเลขติดตามหลังจากการจัดส่ง
