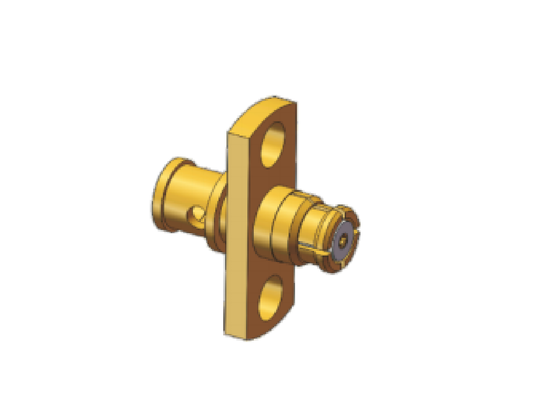

2 หลุม Flanges Mount SMP สายเชื่อมสายไฟฟ้าหญิง Jack การจับคู่สําหรับ CXN3506/MF108A ความถี่สูงถึง 18GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| อุณหภูมิ: | -55°C~+125°C | แบบอย่าง: | SMP-KF506-35 |
|---|---|---|---|
| รายชื่อผู้ติดต่อ: | โลหะผสมทองแดง, การชุบทอง | สวพ: | 500V |
| ความต้านทาน: | 50Ω | ฉนวน: | ไฟเบอร์ |
| ชื่อสินค้า: | ขั้วต่อสายเคเบิลตัวเมียหน้าแปลน SMP | ช่วงความถี่: | 0.3MHz-18GHz |
| ที่อยู่อาศัย: | โลหะผสมทองแดง， ชุบทอง | ในสต็อก: | >500 ชิ้น |
| ความต้านทานของฉนวน: | >5,000MΩ | การผสมพันธุ์ Calbe: | MF108A / CXN3506 |
| เน้น: | 2 หลุม Flanges การติดตั้ง SMP เครื่องเชื่อม,SMP แจ็คสายเชื่อมสายเคเบิลหญิง,เครื่องเชื่อม RF SMP ถึง 18GHz |
||
รายละเอียดสินค้า:
ตัวเชื่อมต่อโคแอกเซียลย่อยแบบกดเข้า SMP ของเราได้รับการออกแบบทางวิศวกรรมสำหรับการทำงาน RF ความถี่สูงถึง 40 GHz ซีรีส์นี้โดดเด่นด้วยโครงสร้างที่กะทัดรัดเป็นพิเศษและประสิทธิภาพการทำงานที่มั่นคง มีการใช้กันอย่างแพร่หลายในการเชื่อมโยงระหว่างบอร์ดกับบอร์ดสำหรับอุปกรณ์อิเล็กทรอนิกส์ ระบบสื่อสาร การสื่อสารผ่านดาวเทียม และระบบเรดาร์ การออกแบบที่ประหยัดพื้นที่รองรับเค้าโครงที่มีความหนาแน่นสูงบนแผงวงจร ซึ่งช่วยเพิ่มประสิทธิภาพพื้นที่การติดตั้งโดยรวมได้อย่างมาก
มีการออกแบบที่แตกต่างกันสามแบบสำหรับปลั๊กตัวผู้ SMP: ระยะ Detent เต็ม, Detent แบบจำกัด (แบบกึ่ง Detent / Half-Detent) และรูเรียบ (แบบนวมของ Catcher) คุณสามารถเลือกประเภทที่เหมาะสมตามสภาพการทำงานจริงของคุณได้
รุ่นกักเก็บเต็มรูปแบบให้แรงยึดที่แข็งแกร่งที่สุดและทนทานต่อการสั่นสะเทือนและการกระแทกได้ดีเยี่ยม ซึ่งทำงานได้อย่างสมบูรณ์แบบสำหรับการเชื่อมต่อสายเคเบิลและสถานการณ์ที่ต้องรับประกันความต่อเนื่องของสัญญาณ
รูปแบบการกักเก็บแบบจำกัดจะรักษาสมดุลระหว่างความแข็งแรงในการกักเก็บและอายุการใช้งาน พัฒนาขึ้นโดยใช้โครงสร้างรูเจาะที่เรียบ โดดเด่นในด้านการผสมพันธุ์ซ้ำๆ ในระยะยาว และเป็นตัวเลือกหลักสำหรับการประกอบ PCB และการเชื่อมต่อแบบ blind-mating
รูปแบบการเจาะเรียบมีแรงแทรกและสกัดสม่ำเสมอ สามารถชดเชยความเบี่ยงเบนของตำแหน่งตามแนวแกนและแนวรัศมีได้ ดังนั้นจึงเป็นตัวเลือกอันดับต้นๆ สำหรับการประกอบตัวเชื่อมต่อ SMP แบบบอร์ดต่อบอร์ดจำนวนมากและโครงการจับคู่แบบตาบอดขนาดใหญ่
|
ลักษณะทางไฟฟ้า
|
||
|
ความต้านทาน
|
50Ω
|
|
|
ช่วงความถี่
|
กระแสตรง ~ 40GHz
|
|
|
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
|
170VRMS
|
|
|
ไดอิเล็กตริกความต้านทานแรงดันไฟฟ้า
|
500VRMS
|
|
|
ความต้านทานของฉนวน
|
≥5000MΩ
|
|
|
|
ตัวนำด้านนอก
|
ปกติ≤2.5mΩ
|
|
ตัวนำศูนย์
|
ปกติ≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | กระแสตรง ~ 18GHz | 18GHz~26.5GHz | 26.5~40กิกะเฮิร์ตซ์ | |
| ตรง | ≤1.25 | ≤1.3 | ≤1.4 | |
| มุมฉาก | ≤1.3 | |||
| อะแดปเตอร์ | ≤1.25 | ≤1.3 | ≤1.4 | |
| คนอื่น | ≤1.3 |
ขนาดโครงร่างของสายเคเบิลผสมพันธุ์แจ็คแปลน SMP CXN3506 / MF108A รุ่น:SMP-KF506-35 สูงถึง 18GHz
ชุดสายเคเบิล SMP มุมขวาสำหรับการอ้างอิงของคุณ:
เคเบิลรุ่น:ซีเอ็กซ์เอ็น 3506
เคเบิล OD:2.3มม
สีของสายเคเบิล :สีเทา
ความถี่:สูงถึง 18GHz
นอกจากนี้เรายังมีสายเคเบิล SMP แบบตรงและมุมขวา รุ่น SMP:SMP-K506 สูงสุด 18GHz
เคเบิลรุ่น:CXN 3506 / MF108A
เคเบิล OD:2.3มม
สีของสายเคเบิล:สีเทา
ผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเราได้อย่างอิสระสำหรับแค็ตตาล็อกตัวเชื่อมต่อสายเคเบิล SMP sales3@xa-elite.com.cn
การใช้งาน:
Xi'an Elite Electronic เป็นผู้ผลิตชั้นนำด้านตัวเชื่อมต่อ RF และอะแดปเตอร์ ส่วนประกอบไมโครเวฟ/ท่อนำคลื่น และชุดสายเคเบิล ซึ่งให้บริการในด้านการบินและอวกาศ การบิน การนำทาง ดาวเทียม เรดาร์การสื่อสารสาขามานานกว่า 23 ปี.
การปรับแต่ง:
มีบริการปรับแต่งผลิตภัณฑ์สำหรับตัวเชื่อมต่อ SMP ที่มีความยาวต่างกัน:
ชื่อยี่ห้อ: ELT
ขั้นต่ำ: 200 ชิ้น
ราคา: ขึ้นอยู่กับปริมาณ
กรุณาส่งแบบหรือรายละเอียดมาให้เรา แล้วเราจะให้วิศวกรของเราจัดเตรียมการประเมิน หรือเราจะแนะนำรุ่นอื่นให้เรา หรือจัดหาโซลูชันให้กับคุณ
นอกจากนี้เรายังสามารถจัดหาการปรับแต่งสำหรับตัวเชื่อมต่อเช่นSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92 มม., 2.4 มม., 1.85 มม., ตัวเชื่อมต่อ Micro D,โหลด RFเสาอากาศ, ฟิลเตอร์, ตัวแบ่งกำลัง, ข้อต่อ
การบรรจุและจัดส่ง:
บรรจุภัณฑ์สำหรับขั้วต่อตรง SMP:
1 ชิ้น / ถุงพลาสติกขนาดเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/ กล่องกระดาษ
ตัวเชื่อมต่อ SMP บรรจุอย่างแน่นหนาในกล่องกระดาษแข็งขนาดเล็กเพื่อให้มั่นใจในการปกป้องระหว่างการขนส่ง กล่องมีป้ายกำกับชื่อผลิตภัณฑ์และข้อกำหนดเพื่อให้ระบุได้ง่าย
สำหรับการขนส่ง ตัวเชื่อมต่อ SMP จะอยู่ใน caron เราจะจัดหาหมายเลขติดตามหลังการจัดส่ง
