39.2GHz~59.6GHz WR19 BJ500 ถึง 1.85 มิลลิเมตร หญิง มุมขวา

อะแดปเตอร์เวฟไกด์ WR19 BJ500 เป็น 1.85 มม. แบบตัวเมีย มุมฉาก 39.2GHz~59.6GHz

ความถี่ของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล ประมวลผลโดย Elite Electronic (ELT) ครอบคลุม 5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงถูกนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร เวฟไกด์มี เวฟไกด์สี่เหลี่ยมมาตรฐานและเวฟไกด์แบบร่องคู่ และสามารถปรับแต่งเวฟไกด์ที่ไม่ได้มาตรฐานได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อปลายโคแอกเชียลประกอบด้วย N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 และไมโครสตริป. อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลแบ่งออกเป็นสองประเภท: แบบปลายเปิด (end launch) และแบบมุมฉาก (right angle launch) ตามทิศทางของอินเทอร์เฟซ ในบรรดาเหล่านี้ ประเภท RA launch ยังสามารถใช้เป็น โครงสร้างกำลังสูง.



ข้อดี:

-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ซึ่งทำให้ถูกนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร เป็นต้น

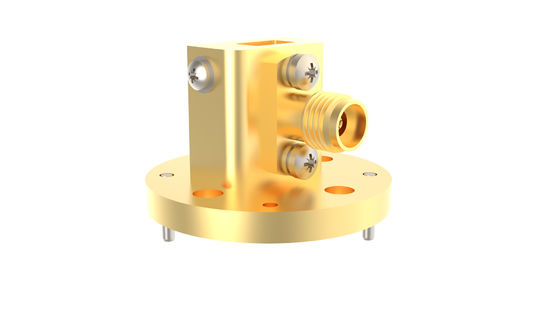

ภาพร่างและรูปภาพของ อะแดปเตอร์เวฟไกด์ WR19 BJ500 เป็นโคแอกเชียล 1.85 มม. แบบตัวเมีย 1.85/BJ500-KF4:





รายการของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล 1.85 มม.:

หมายเลขรุ่น	คำอธิบาย	หมายเหตุ
1.85/BJ500-KF4	อะแดปเตอร์มุมฉากแบบตัวเมีย WR19(BJ500) เป็น 1.85 มม.
1.85/BJ500-KFE1	อะแดปเตอร์ปลายเปิดแบบตัวเมีย WR19(BJ500) เป็น 1.85 มม.	BJ500=WR19
1.85/BJ620-KF	อะแดปเตอร์มุมฉากแบบตัวเมีย WR15(BJ620) เป็น 1.85 มม.	BJ620=WR15
1.85/BJ620-KFE	อะแดปเตอร์ปลายเปิดแบบตัวเมีย WR15(BJ620) เป็น 1.85 มม.
ประเภทที่กำหนดเอง	ยอมรับขนาดที่กำหนดเองได้





การอ้างอิงข้ามมาตรฐานเวฟไกด์

Waveguide to Coax Adapter-ELT 2024.pdf
