26.4GHz~40GHz WR28 BJ320 ถึง K 2.92มม หัวต่อแบบเปิดคลื่นนำไฟฟ้า WR28 BJ320 ถึง K หัวต่อแบบเปิดคลื่นนำไฟฟ้า
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่น WR28 ไปยังอะแดปเตอร์โคแอกเซียล | วัสดุ: | ทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 26.4GHz-40GHz | ตัวเชื่อมต่อ: | K2.92มม |
| VSWR: | 1.35 น | ความต้านทาน: | 50 โอห์ม |
| ขนาดท่อนำคลื่น: | WR28,BJ320 | รูปแบบร่างกาย: | สิ้นสุดการเปิดตัว |
| เน้น: | หัวต่อคลื่นนำไฟฟ้า WR28 ถึง 2.92มม,หัวต่อแบบเปิดคลื่นนำไฟฟ้า BJ320 ถึง K,26.4-40GHz หัวต่อ Waveguide Coax |
||
อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลแบบปลายเปิด WR28 BJ320 ไปยัง K2.92mm ตัวเมีย 26.4GHz~40GHz
ความถี่ของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล ประมวลผลโดย Elite Electronic (ELT) ครอบคลุม 5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงถูกนำไปใช้อย่างแพร่หลายในการวัดด้วยไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร เวฟไกด์มี เวฟไกด์แบบสี่เหลี่ยมมาตรฐานและแบบริจคู่ และเวฟไกด์ที่ไม่ได้มาตรฐานสามารถปรับแต่งได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อปลายโคแอกเชียลประกอบด้วย N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 และไมโครสตริป. อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียลแบ่งออกเป็นสองประเภท: แบบปลายเปิดและแบบมุมฉากตามทิศทางของอินเทอร์เฟซ ในบรรดาเหล่านี้ แบบมุมฉากยังสามารถใช้เป็น โครงสร้างกำลังสูง.
ข้อมูลจำเพาะของ K/BJ320-KFE9:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์เวฟไกด์ WR28 เป็นโคแอกเชียล K2.92mm |
| หมายเลขรุ่น | K/BJ320-KFE9 |
| ประเภทโคแอกเชียล | K2.92mm |
| ขนาดเวฟไกด์ | WR28 (BJ320) |
| รูปแบบตัวเครื่อง | ปลายเปิด |
| ช่วงความถี่ | 26.4-40GHz |
| อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.30 |
ข้อดี:
-อะแดปเตอร์เวฟไกด์ของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ซึ่งทำให้ได้รับการยอมรับอย่างกว้างขวางในอุปกรณ์วัดด้วยไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร

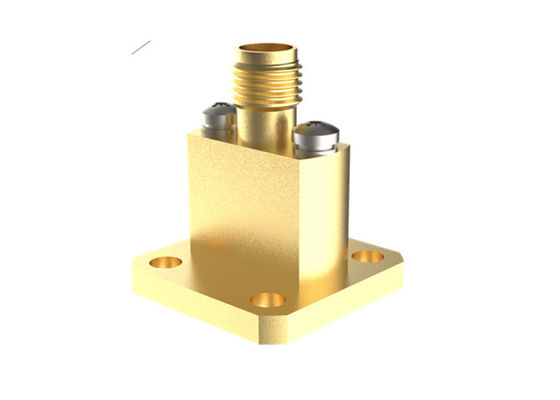

ภาพร่างและรูปภาพของ อะแดปเตอร์เวฟไกด์ WR28 BJ320 เป็น 2.92mm ตัวเมีย 2K/BJ320-KFE9:
รายการของ อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล 2.92mm:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| K/BJ320-KF22 | อะแดปเตอร์มุมฉากตัวเมีย WR28(BJ320) เป็น 2.92mm | |
| K/BJ320-KFE9 | อะแดปเตอร์ปลายเปิดตัวเมีย WR28(BJ320) เป็น 2.92mm | BJ320=WR28 |
| ประเภทที่กำหนดเอง | ยอมรับขนาดที่กำหนดเองได้ |
การอ้างอิงข้ามมาตรฐานเวฟไกด์
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
หมายเหตุ:
เรามี อะแดปเตอร์เวฟไกด์เป็นโคแอกเชียล มากกว่า 1,000 ประเภทให้เลือก หากไม่พบอะแดปเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ ยินดีรับมิติ ODM
