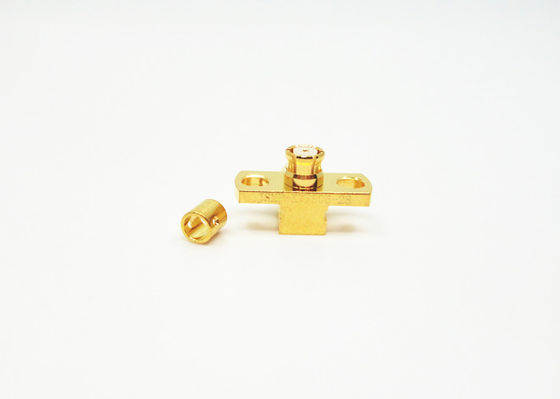

SMP RF หญิง มุมขวา โคเอ็กซ์ Connector ขนาดเล็ก
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMP ตัวเชื่อมต่อโคแอกเชียล RF | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ใบรับรอง: | ISO-9001-2015 |
| ความทนทาน: | 500 รอบ | รายการ: | คอนเนคเตอร์ตัวผู้ SMP |
| วิธีการเมานต์: | หน้าแปลน 2 รู | รุ่น: | SMP-KWF506-28 |
| เน้น: | ตัวเชื่อมต่อ mini smp,ตัวเชื่อมต่อ smp coaxial |
||
2 หลุม Flanges Mount SMP RF Connector หญิง สายเชื่อมมมุมขวา
SMP เป็นเครื่องเชื่อม RF โคอาเซียลขนาดเล็กลง (สนาปคัพพิ้ง) ที่มีลักษณะของปริมาณเล็ก น้ําหนักเบา ผลประกอบการทางแผ่นดินไหวที่ดีเยี่ยม และใช้บริการบร็อดแบนด์ได้อย่างกว้างขวาง เป็นต้นความถี่ในการทํางานสูงสุด 30GHz (ผลิตภัณฑ์ของเราของประสิทธิภาพสูง SMP เครื่องเชื่อมสามารถถึง 40GHz),และปุ่มมีรูปแบบ 3 ช่องทางการสัมผัส-การสับสนเต็ม, การสับสนจํากัดและการสับสนเรียบ ((รวมกับเบรค)การติดตั้งสายเคเบิลและตัวปรับในชุดให้คําตอบในการเชื่อมต่อระหว่าง board-to-board, blind mate และ rack-and-panel โดยยังคงความหนาแน่นของพัสดุ
การใช้งาน
- แอนเทนน์
- แบรนด์เบนด์
- เครื่องมือ
- เครื่องมือ
- แบรนด์เบนด์
- การเชื่อมต่อระหว่างกระดานกับกระดาน
- แอนเทนเนสแบบเรียงระยะ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |
ลักษณะ และ ประโยชน์
| DC ถึง 40 GHz |
| รูปเล็กน้อย |
| ทองคํา |
| ขนาดเล็ก |
| เครื่องเชื่อม PCB และสายไฟฟ้า |
| เครื่องยับยับแบบดันหรือสล็อป |
| เพศชาย& เพศหญิง เลือกตรง & มุมขวา |
| การผ่อนคลายเต็ม, การผ่อนคลายจํากัด และการผ่อนคลายเรียบ |
| ประเภทปกติและปิดปิด, การติดตั้ง Flange & Thread-In การติดตั้งทางเลือก |
| รูปแบบการติดตั้งสายเคเบิลสําหรับสายเคเบิลยืดหยุ่นและครึ่งแข็ง |
ภาพวาดรายละเอียด
รายการสินค้า:
| รวมเคเบิล RF |
| คลื่นนําไปยัง Adapter โคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
