รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สแตนเลส | เพศ: | หญิง |
|---|---|---|---|
| ชื่อผลิตภัณฑ์: | 2.92มม. ชนิด K,SMK | คีย์เวิร์ด: | ตัวเชื่อมต่อแผงหน้าแปลนสี่รู |
| สิ่งของ: | ขั้วต่อคลื่นมิลลิเมตร | ชุบ: | ชุบนิกเกิล |
| แอปพลิเคชัน: | RF | ชุบผิว: | เรื่อยเปื่อย |
| เน้น: | ขั้วต่อตัวผู้ขนาด 2.92 มม. ขั้วต่อ rf ขนาดเล็ก,mini rf connector |
||

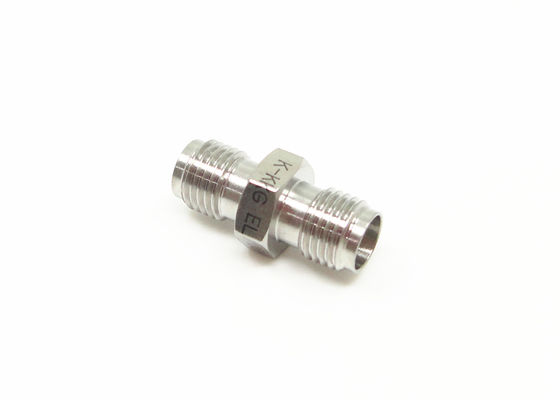

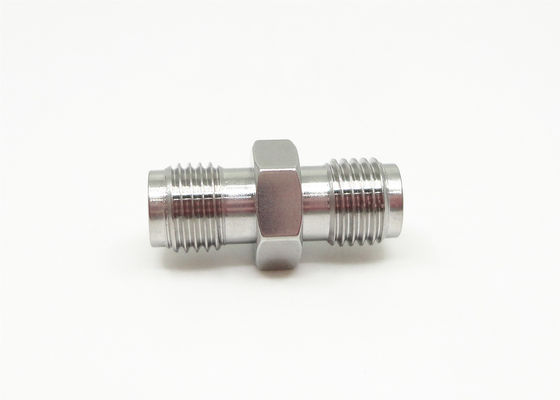

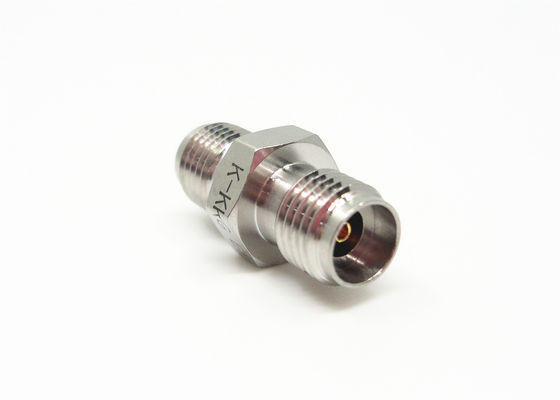

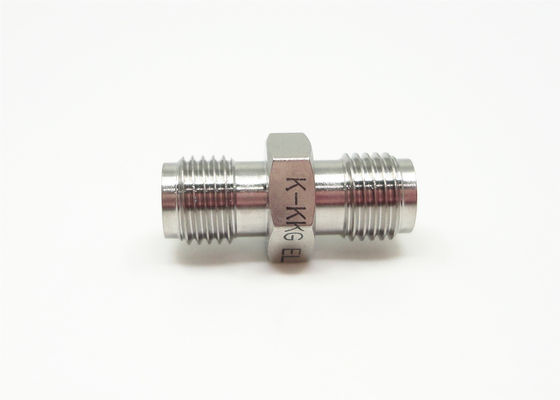

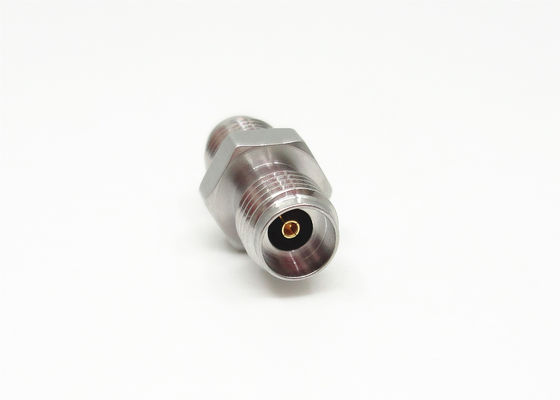

ซ็อกเก็ตตัวเมีย 2.92mm(K) ตัวผู้ถึง 2.92mm(K) มิลลิเมตร Wave MMW Straight SMK Adapter
ขั้วต่อคลื่นมิลลิเมตรชนิด K (2.92 มม.,SMK) หรือที่เรียกว่าขั้วต่อ 2.92 มม.เป็นหนึ่งในตัวเชื่อมต่อคลื่นมิเตอร์ที่ได้รับความนิยมมากที่สุด ช่วงความถี่กว้างถึง 40GHzสามารถเชื่อมต่อกับขั้วต่อ SMA และ 3.5 มม.
ตัวเชื่อมต่อ K-type (2.92 มม.,SMK) เหล่านี้ใช้ส่วนต่อประสานอากาศซึ่งทำให้มีขนาดเล็ก น้ำหนักเบา และการเชื่อมต่อที่เชื่อถือได้มาก ฯลฯ
หัวต่อโคแอกเชียล 2.92 มม. (ตัวเมีย) ที่มีความแม่นยำสูง 50 โอห์ม สำหรับการใช้งาน RF และไมโครเวฟทั่วไปตัวเชื่อมต่อประสิทธิภาพสูงเหล่านี้ใช้ในการตั้งค่าการทดสอบและการวัดที่หลากหลาย ตั้งแต่การสื่อสารแบบเซลลูลาร์ไปจนถึงดาวเทียมสำหรับการจับคู่อุปกรณ์และการเชื่อมต่อระหว่างสายเคเบิลอย่างเหมาะสมตัวเชื่อมต่อสร้างขึ้นจากสแตนเลสที่ทนทานและได้รับการออกแบบมาให้ทนทานต่อการใช้งานซ้ำๆมีไดอิเล็กทริกอากาศพร้อมตัวรองรับตัวนำศูนย์พลาสติกที่สูญเสียการสูญเสีย
ข้อมูลจำเพาะของซ็อกเก็ตตัวเมีย 2.92 มม. (K) ตัวผู้ถึง 2.92 มม. (K) มม. คลื่น MMW อะแดปเตอร์ SMK ตรง (มม.):
| อิมพีแดนซ์ | 50 Ω |
| ช่วงความถี่ | DC - 40 GHz |
| ระดับแรงดันไฟฟ้า | 250 VRMS (ระดับน้ำทะเลสูงสุด) |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 750 VRMS (ระดับน้ำทะเลสูงสุด) |
|
อัตราส่วนคลื่นนิ่งของแรงดัน |
≤ 1.05 + 0.005f |
| ต้านทานการติดต่อ | ตัวนำศูนย์ ≤ 3.0 mΩ |
| ตัวนำด้านนอก ≤ 2.0 mΩ | |
| ความต้านทานของฉนวน | ≥ 5000 MΩ |
| ตัวนำภายใน | ปลั๊กตัวผู้: ทองเหลือง, ชุบทอง |
| แจ็คตัวเมีย: BeCu, ชุบทอง | |
| การติดต่อที่ยืดหยุ่น | BeCu, ชุบนิกเกิล |
| ร่างกาย / เปลือก / ตัวเรือน |
ทองเหลืองชุบทอง |
| ฉนวน | PEI |
| ปะเก็น | ยางซิลิโคน |
| อุณหภูมิ | -55℃ ~ +125℃ |
| ความทนทาน | 500 รอบ |
| แรงบิด | 0.79 ~ 1.13 Nm |
คุณสมบัติของซ็อกเก็ตตัวเมีย 2.92 มม. (K) ตัวผู้ถึง 2.92 มม. (K) มม. คลื่น MMW อะแดปเตอร์ SMK ตรง (มม.):
• สามารถจับคู่และแลกเปลี่ยนกับ SMA series, K series, 2.4mm, 3.5mm connectors.
• ประสิทธิภาพทางไฟฟ้าที่เหนือกว่าถึง 40 GHz
• มีข้อดีของปริมาณขนาดเล็ก น้ำหนักเบา ความถี่การใช้งานสูง เชื่อมต่อที่เชื่อถือได้
• เหมาะสำหรับการใช้งานที่ต้องการการส่งสัญญาณความถี่สูง
• อินเทอร์เฟซการจับคู่ตัวเชื่อมต่อต่อ MIL-STD-348
• ผู้ติดต่อเพศหญิงมีโครงสร้างสามช่องที่ไม่เหมือนใคร
• อาn ไดอิเล็กทริกอากาศพร้อมตัวรองรับตัวนำศูนย์พลาสติกสูญเสียการสูญเสีย
• มีความถี่ในการใช้งานสูง เชื่อมต่อได้อย่างน่าเชื่อถือ
ข้อดีของซ็อกเก็ตตัวเมีย 2.92 มม. (K) ตัวผู้ถึง 2.92 มม. (K) มม. คลื่น MMW อะแดปเตอร์ SMK ตรง (มม.):
| สินค้าปกติ | ผลิตภัณฑ์ชั้นยอด | |
| ช่วงความถี่ | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| ความทนทาน | 300 รอบ | >500 รอบ |
แอพลิเคชันของซ็อกเก็ตตัวเมีย 2.92 มม. (K) ตัวผู้ถึง 2.92 มม. (K) มม. คลื่น MMW อะแดปเตอร์ SMK ตรง (มม.):
* ขีปนาวุธและระบบนำทาง
* ระบบโทรคมนาคม
* เครื่องมือวัด
* ยานยนต์
* แซทคอม
* คอมพิวเตอร์ / LANs
* โทรคมนาคม
* Avionics, เรดาร์
* ระบบนำทาง
* ศูนย์วิจัย
* สการสื่อสารผ่านดาวเทียม
