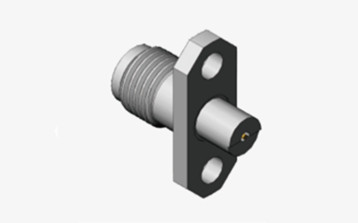

K2.92 เครื่องเชื่อมประสาน RF สแตนเลสสแตนเลสสตรี 2 หลุม
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส | เพศ: | หญิง |
|---|---|---|---|
| ชื่อสินค้า: | 2.92 มม. ชนิด K | ลักษณะ: | คอนเนคเตอร์แผงหน้าแปลน 2 รู |
| รายการ: | ขั้วต่อคลื่นมิลลิเมตร | การชุบ: | ทู่ |
| การใช้งาน: | รฟ | ฉนวน: | ไฟเบอร์ |
| ช่วงความถี่: | ดีซี - 40GHz | อุปสรรค: | 50Ω |
| เน้น: | เครื่องเชื่อม PCB RF Coaxial สแตนเลส เครื่องเชื่อม PCB RF Coaxial เพศหญิง,Female PCB RF Coaxial Connector |
||
K2.92 เครื่องเชื่อมประสาน RF สแตนเลสสแตนเลสสตรี 2 หลุม
เครื่องเชื่อมคลื่นมิลลิเมตร K-type ((2.92mm,SMK)สายเชื่อม 2.92 มม. เป็นสายเชื่อมคลื่นเมตรที่ได้รับความนิยมมากที่สุด ระยะความถี่ที่กว้างถึง 40GHz สามารถจับคู่กับสายเชื่อม SMA และ 3.5 มม.
คอนเนคเตอร์ชนิด K (2.92mm,SMK)มีอินเตอร์เฟซอากาศ ทําให้ขนาดเล็ก น้ําหนักเบา และเชื่อถือได้มากในการเชื่อมต่อ เป็นต้น
เครื่องเชื่อม coaxial 2.92 mm (หญิง) ความละเอียดสูง 50Ohm ได้ถูกออกแบบมาสําหรับการใช้งาน RF และไมโครเวฟทั่วไปเครื่องเชื่อมประสิทธิภาพสูงเหล่านี้ถูกใช้อย่างแพร่หลายในการทดสอบและการวัดหลายฉากการเชื่อมต่อของสายไฟฟ้าและสายไฟฟ้าพวกเขามีอากาศ dielectric และพลาสติกที่ขาดทุนน้อยศูนย์การนําสนับสนุน.
รายละเอียด
หมายเหตุ: ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความดัน | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |

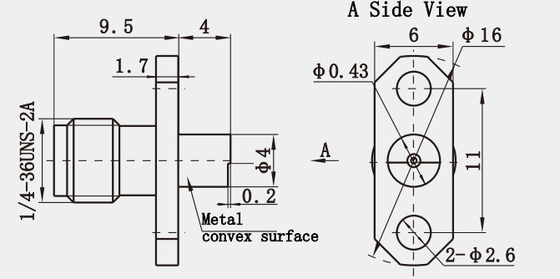

ภาพลวดลายของ K2.92 หญิงเหล็กดัดเหล็ก 2 หลุม Flanges Mount PCB RF Coaxial Connector(mm):
ลักษณะ:
- ความ ทนทาน และ ความ น่า เชื่อถือ: ผลิตจากสแตนเลสคุณภาพสูง เครื่องเชื่อมนี้แสดงความแข็งแรงทางกลและความทนทานต่อการกัดกร่อนที่ดีเยี่ยมคุณสมบัติเหล่านี้ทําให้ความทนทานยาวนานและการทํางานที่น่าเชื่อถือ แม้ในสภาพแวดล้อมที่ยากลําบากซึ่งเป็นสิ่งสําคัญทั้งในพื้นฐานการสื่อสารภายนอกและการใช้งานทางทหาร
- การสูญเสียการใส่ที่ต่ําและการสูญเสียการคืน: การออกแบบของเครื่องเชื่อม 2.92 มิลลิเมตร ทําให้การสูญเสียสัญญาณในระหว่างการถ่ายทอดลดลงอย่างน้อย เพื่อให้การถ่ายทอดสัญญาณมีประสิทธิภาพและความอ่อนแออย่างน้อยการสูญเสียการกลับที่ต่ํา (การสูญเสียการสะท้อน) ช่วยเพิ่มประสิทธิภาพของเครื่องเชื่อมด้วยการลดการสะท้อนสัญญาณ, ทําให้รักษาความสมบูรณ์แบบของสัญญาณในระยะทางที่ไกลกว่า
การใช้งาน:
1การวิจัยทางวิทยาศาสตร์: เครื่องเร่งอนุภาค: ใช้ในเครื่องมือทางวิทยาศาสตร์ขนาดใหญ่ เช่น เครื่องเร่งอนุภาค
2.กล้องโทรทัศน์: ใช้ในกล้องโทรทัศน์วิทยุสําหรับการวิจัยด้านดาราฟิสิค
การถ่ายภาพทางการแพทย์
3เครื่อง MRI: มีบทบาทในส่วนประกอบความถี่สูงของอุปกรณ์การถ่ายภาพแม่เหล็ก
4อัตโนมัติอุตสาหกรรม:
5เครือข่ายเซ็นเซอร์: สําคัญสําหรับเครือข่ายเซ็นเซอร์อุตสาหกรรมที่ต้องการการเชื่อมต่อที่น่าเชื่อถือสูง
6ระบบควบคุม: ใช้ในระบบควบคุมเพื่ออัตโนมัติการผลิต
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD14
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD75G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชเชียล Connector
|
