รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุ: | สีเหลือง | เพศ: | หญิง |
|---|---|---|---|
| ชื่อสินค้า: | อะแดปเตอร์ K/2.4 มม | คําสําคัญ: | ตัวเชื่อมต่ออะแดปเตอร์ MMW |
| รายการ: | ตัวเชื่อมต่อคลื่นมิลลิเมตร | การชุบ: | ชุบนิเกิล |
| การใช้งาน: | รฟ | การชุบผิว: | พาสซีฟ |
| ประเภทเครื่องเชื่อม: | ขั้วต่อ RF แบบตรง | ||
| เน้น: | สาย Kabel RF Coaxial Connector แบบครึ่งแข็ง,เครื่องเชื่อม RF Coaxial เนื้อทองแดง,เครื่องเชื่อมคลื่น RF Coaxial 4 หลุม |
||

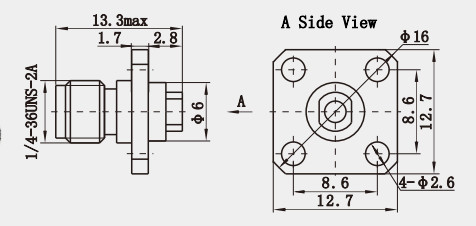

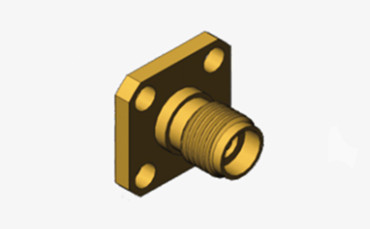

K2.92 เครื่องเชื่อมสายโคเอชเชียล RF หนัง 4 หลุม สายเหล็กสําหรับสาย 2#
เครื่องเชื่อม MMW ประเภท K (2.92 มม.) เหล่านี้ใช้อินเตอร์เฟซอากาศ, ที่มีลักษณะด้วยขนาดเล็ก, น้ําหนักเบาและเชื่อมต่อที่น่าเชื่อถือ.
ตัวปรับแบบโคเอ็กซี่ 50Ohm ความแม่นยําสูง ปรับเปลี่ยนจาก 3.5mm เป็น 2.4mm ให้บริการกับการใช้งาน RF และไมโครเวฟทั่วไปคอนเนกเตอร์ที่มีประสิทธิภาพสูงเหล่านี้ถูกใช้ในการทดสอบและการวัดหลายฉาก, ตั้งแต่โทรศัพท์มือถือถึงโทรคมนาคมดาวเทียม เพื่อให้ความเหมาะสมของอุปกรณ์และสายเชื่อมต่อเคเบิลเครื่องเชื่อมถูกสร้างให้ทนต่อการใช้งานซ้ําๆมันประกอบด้วยสายไฟฟ้าแบบอากาศ และตัวนํากลางที่ทําจากพลาสติกที่เสียน้อย
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
|
สัดส่วนคลื่นยืนของแรงดัน |
≤ 1.25 |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน |
ทองแดง ทองคํา |
| อุปกรณ์กันไฟ | PTFE |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
| การสูญเสียการใส่ | < 0.04 sqrt ((f (((GHz)) dB |
| ระยะอุณหภูมิ | -65 °C ~ +165 °C |
| ปิ้นติดต่อ | การทอง |
ลักษณะ:
1การทํางานความถี่สูง
ความสูญเสียการใส่ต่ําและ VSWR ต่ํา: การนําข้อดีของสายการส่งอากาศ, เครื่องเชื่อม K2.92mm ถูกปรับปรุงให้ดีที่สุดสําหรับความตึงเครียดต่อสัดส่วนคลื่นยืน (VSWR) และความสูญเสียการใส่การประกันความมั่นคงและประสิทธิภาพในการส่งสัญญาณ.
2การออกแบบโครงสร้าง
ขนาดเล็ก: ขนาดเล็กและน้ําหนักเบาของเครื่องเชื่อม K2.92mm ทําให้การติดตั้งและการใช้งานในพื้นที่จํากัดง่ายขึ้น โดยตอบสนองความต้องการของอุปกรณ์พกพาและระบบคลื่นมิลลิเมตร
การใช้งาน:
1วิศวกรรมราดาร์:
เครื่องเชื่อม K2.92 ใช้อย่างมากในระบบเรดาร์ที่ต้องการความละเอียดสูงและประสิทธิภาพการส่งความถี่สูงในการตรวจจับและหาสถานที่ของวัตถุมีช่วงความถี่ในการทํางานถึง 46GHz, มันรองรับความต้องการสัญญาณความถี่สูงของเทคโนโลยีราดาร์ที่ทันสมัย
2- มาตรการตอบสนองทางอิเล็กทรอนิกส์
ระบบป้องกันอิเล็กทรอนิกส์ต้องการตัวเชื่อม ที่สามารถทํางานได้อย่างมั่นคง แม้ในสภาพแวดล้อมที่มีการรบกวนสูงเครื่องเชื่อม 92 มิลลิเมตร รับประกันความน่าเชื่อถือและความสมบูรณ์แบบของสัญญาณในสงครามอิเล็กทรอนิกส์.
การออกแบบที่คอมแพคต์ของเครื่องเชื่อมนี้ เหมาะสําหรับอุปกรณ์แก้ไขอิเล็กทรอนิกส์ที่พกพาได้ เช่น เครื่องยับยั้งและเครื่องวิเคราะห์สัญญาณ
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของMMW แอดป์เตอร์ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
