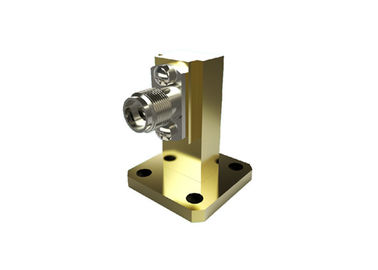

ผู้หญิงมุมขวา WR28 วงจรนําไปยังอุปกรณ์ปรับระดับโคอาเซียล พลังงานสูง K2.92mm K/BJ320-KFP1
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล | ช่วงความถี่: | แบนด์วิธท่อนำคลื่น 50% |
|---|---|---|---|
| ตัวเชื่อมต่อ: | K2.92มม | VSWR: | ≤1.25 |
| ความต้านทาน: | 50 โอห์ม | รูปแบบร่างกาย: | มุมฉาก |
| คำหลัก: | อะแดปเตอร์ท่อนำคลื่น | การสูญเสียการแทรก: | ≤0.35dB |
| เน้น: | อะแดปเตอร์ coax เพื่อท่อนำคลื่นอะแดปเตอร์มุมขวา,right angle coax adapter |
||

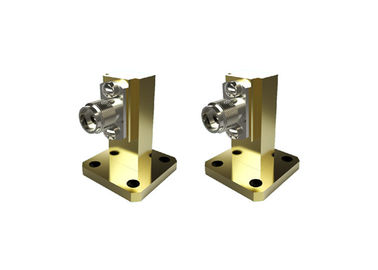

อะแดปเตอร์คลื่นนำสัญญาณ K2.92mm ตัวเมีย มุมฉาก WR28 ไปยังโคแอกเชียลกำลังสูง

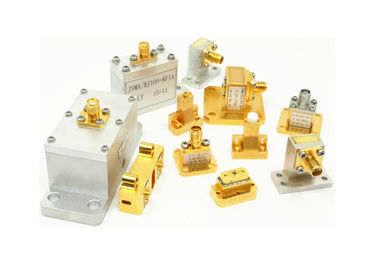

อะแดปเตอร์คลื่นนำสัญญาณไปยังโคแอกเชียล ผลิตโดย บริษัท Xi'an Elite Electronic Industrial Co., Ltd. แบ่งออกเป็นสองโครงสร้าง คือ มุมฉากและแบบเปิดท้าย สำหรับอะแดปเตอร์โคแอกเชียลปลายคลื่นนำสัญญาณ เราสามารถจัดหา N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP และประเภทอื่นๆ อีกมากมาย ความถี่ของพวกมันมีตั้งแต่ 5.4GHz ถึง 70GHz รุ่นคลื่นนำสัญญาณของเรามีตั้งแต่ BJ84 ถึง BJ400 (wr112-wr22) นอกจากนี้ เรายังสามารถนำเสนอ แบบกำหนดเอง อะแดปเตอร์คลื่นนำสัญญาณโคแอกเชียลตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | อะแดปเตอร์คลื่นนำสัญญาณไปยัง SMA Coaxial |
| ประเภทโคแอกเชียล | SMA |
| ขนาดคลื่นนำสัญญาณ | 7.112mm X 3.556mm |
| รูปแบบตัวเครื่อง | มุมฉาก |
| ช่วงความถี่ | แบนด์วิดท์คลื่นนำสัญญาณ 50% |
| อิมพีแดนซ์ SMA | 50 โอห์ม |
| VSWR | 1.25 |
ข้อดี:
-อะแดปเตอร์คลื่นนำสัญญาณของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพยอดเยี่ยม ฯลฯ ซึ่งทำให้มีการนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ
รายการอะแดปเตอร์คลื่นนำสัญญาณไปยัง K (2.92 มม.) Coaxial:
| หมายเลขรุ่น | คำอธิบาย | หมายเหตุ |
| K/BJ220-KF2 | WR42(BJ220) ถึง K(2.92mm) อะแดปเตอร์ตัวเมียมุมฉาก | K=ตัวเมีย |
| K/BJ220-KF1 | WR42(BJ220) ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวเมีย | M=ตัวผู้ |
| K/BJ260-KF | WR34(BJ260) ถึง K(2.92mm) อะแดปเตอร์ตัวเมียมุมฉาก | BJ220=WR42 |
| K/BJ260-KF1 | WR34(BJ260) ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวเมีย | BJ260=WR34 |
| K/BJ320-KF | WR28(BJ320) ถึง K(2.92mm) อะแดปเตอร์ตัวเมียมุมฉาก | BJ320=WR28 |
| K/BJ320-KF1 | WR28(BJ320) ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวเมีย | BJ400=WR22 |
| K/BJ320-KFP1 |
WR28(BJ320) ถึง K(2.92mm) อะแดปเตอร์ตัวเมียมุมฉาก (แบนด์วิดท์ 50%) |
|
| K/BJ320-JF1 | WR28(BJ320) ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวผู้ | |
| K/BJ400-KF1 | WR22(BJ400) ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวเมีย | |
| K/24JS18000-KF | WR24JS18000 ถึง K(2.92mm) อะแดปเตอร์เปิดท้ายตัวเมีย |
Waveguide to Coax Adapter-ELT 2024.pdf
การอ้างอิงข้ามมาตรฐานคลื่นนำสัญญาณ
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
หมายเหตุ:
เรามีอะแดปเตอร์ Waveguide to Coaxial Adapters ให้เลือกมากกว่า 10,000 ประเภท หากคุณไม่พบอะแดปเตอร์ที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ ยินดีต้อนรับมิติข้อมูล ODM
รายละเอียดการติดต่อ
Xi'an Elite Electronic Industry Co., Ltd.
ผู้ติดต่อ: Elite
โทร: +8613609167652
