11.9GHz - 18GHz SMA ผู้หญิงนําคลื่นไปยังตัวปรับตัวโคอาเซียล WR62 BJ140 SMA-BJ140-KF
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ท่อนำคลื่น WR62 เป็นอะแดปเตอร์โคแอกเซียล | วัสดุ: | สีเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 11.9-18GHz | ขั้วต่อ: | SMA |
| VSWR: | 1.30 น | อุปสรรค: | 50 โอห์ม |
| ขนาดท่อนำคลื่น: | WR62,BJ140 | ลักษณะร่างกาย: | มุมฉาก |
| เน้น: | ท่อนำคลื่น SMA ไปยังอะแดปเตอร์โคแอกเซียล,ท่อนำคลื่น WR62 BJ140 ไปยังอะแดปเตอร์ SMA,อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล 18GHz |
||
WR62 BJ140 ไปยัง SMA ผู้หญิงนําคลื่นไปยังตัวปรับ coax 11.9GHz ~ 18GHz
ความถี่ของเครื่องปรับระบายคลื่นสู่ตัวปรับระบาย coaxผลิตโดยเอลิต อิเล็กทรอนิกส์(คุ้มครอง ELT5.4GHz-110GHzด้วยความน่าเชื่อถือสูง ขนาดเล็กและการทํางานที่ดีเยี่ยม, มันถูกใช้อย่างแพร่หลายในเครื่องมือวัดไมโครเวฟและคลื่นมิลลิเมตร.เครื่องนําคลื่นแบบสี่เหลี่ยมและแบบสองขอบแบบมาตรฐาน, และ waveguides ไม่มาตรฐานสามารถปรับปรุงตามความต้องการของผู้ใช้งานN, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm และไมโครสตริป. waveguide to coaxial adapters แบ่งออกเป็นสองประเภท: ปลายการเปิดและการเปิดมุมขวาจากแนวโน้มของอินเตอร์เฟสโครงสร้างพลังงานสูง.
การระบุSMA/BJ140-KF:
| ชื่อสินค้า | WR62 วงจรนําไปยัง SMA Coaxial Adapters |
| รุ่นหมายเลข | SMA/BJ140-KF |
| ประเภทโคเอชเชียล | SMA |
| ขนาดของเครื่องนําคลื่น | WR62 |
| ร่างกาย | มุมขวา |
| ระยะความถี่ | 11.9-18GHz |
| ความต่อต้าน SMA | 50 โอม |
| VSWR | 1.30 |
ข้อดี:
-เครื่องปรับแนวคลื่นของเรามีความน่าเชื่อถือสูง ขนาดเล็กและมีผลงานที่ดีมาก เป็นต้น ซึ่งทําให้มันถูกนํามาใช้ในเครื่องวัดไมโครเวฟและเครื่องวัดคลื่นมิลลิเมตร เป็นต้น
ภาพลวดลาย ของรุ่นที่SMA/BJ140-KF:

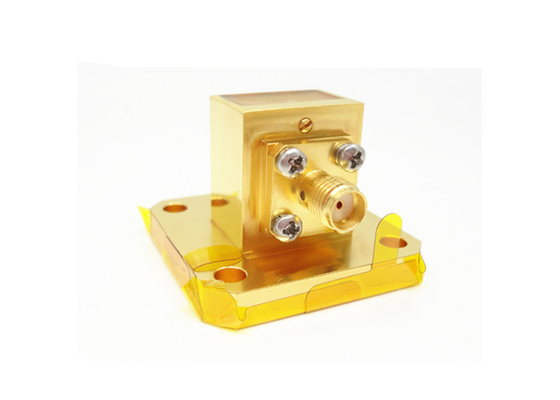

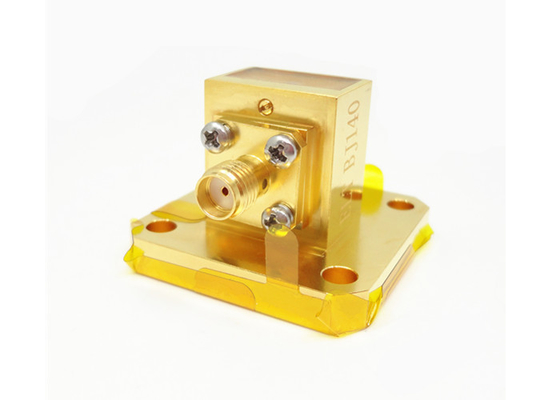

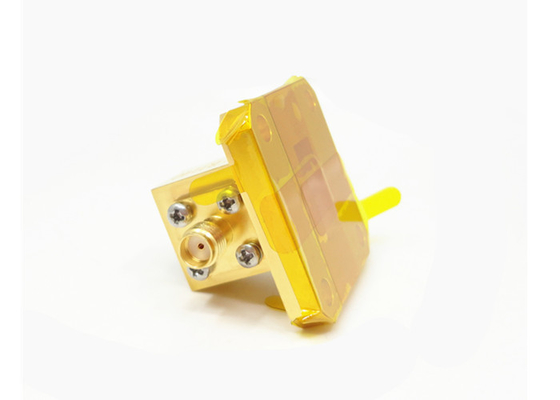

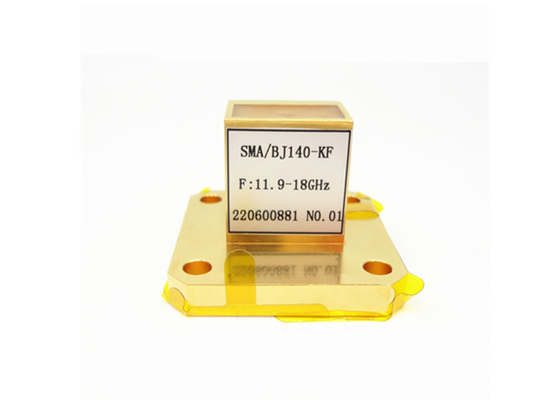

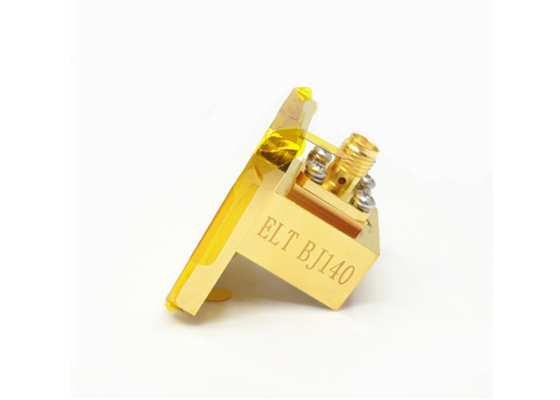

ภาพของWR62 BJ140 ไปยัง SMA วงจรแม่น้ําหญิงไปยังตัวปรับโคแอ็กซ์ SMA/BJ140-KF:
รายการของคู่นําคลื่นไปยัง SMA Coaxial Adapters:
| เลขรุ่น | คําอธิบาย | หมายเหตุ |
| สมา/BJ100-KFE2 | WR90 ((BJ100) ไปยัง SMA แอดป์เตอร์การเปิดปลายตัวเมีย | BJ100=WR90 |
| SMA/BJ100-KF6 | WR90 ((BJ100) ไปยัง SMA ตัวปรับมุมขวาเพศชาย | |
| สมา/BJ120-KFE | WR75 ((BJ120) ไปยัง SMA แอดป์เตอร์การเปิดปลายตัวหญิง | BJ120=WR75 |
| SMA/BJ120-KF6 | WR75 ((BJ120) เป็น SMA ผู้หญิงปรับมุมขวา | |
| SMA/BJ140-KFE | WR62 ((BJ140) ไปยัง SMA แอดป์เตอร์การเปิดปลายตัวหญิง | BJ140=WR62 |
| SMA/BJ140-KF15 | WR62 ((BJ140) to SMA ตัวปรับมุมขวาหญิง | |
| SMA/BJ180-KFE5 | WR51 ((BJ180) to SMA แอดป์เตอร์การเปิดปลายตัวเมีย | BJ180=WR51 |
| SMA/BJ180-KF2 | WR51 ((BJ180) to SMA ตัวปรับมุมขวาหญิง |
อ้างอิงข้ามของมาตรฐานการนําคลื่น
| มาตรฐานของจีน | มาตรฐานสากล | ระยะความถี่ (GHz) |
| BJ84 | WR112 | 6.57~999 |
| BJ100 | WR90 | 8.20~125 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~180 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3 ~ 40.0 |
| BJ400 | WR22 | 32.9~501 |
| BJ500 | WR18 | 39.2~596 |
| BJ620 | WR14 | 49.8~758 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
คลื่นนําไปยังตัวปรับโคเอ็กซ์-ELT 2024.pdf
หมายเหตุ:
เรามีมากกว่า 1,000 ชนิดของการนํารังสีไปยังตัวปรับระดับโคเอชเชียลสําหรับการเลือก, หากตัวปรับที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.มิติ ODM ยินดีต้อนรับ
