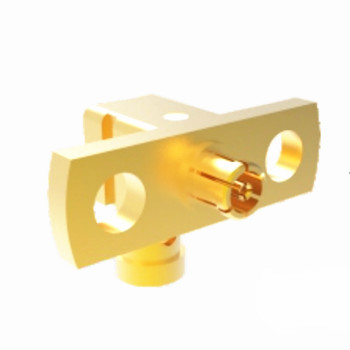

SSMP ขั้วต่อสายเคเบิล RF หน้าแปลน 2 รูมุมขวาตัวเมีย SSMP สำหรับ CXN3506 / MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | ตัวเชื่อมต่อ SSMP | เพศ: | หญิง |
|---|---|---|---|
| วัสดุ: | ทองเหลือง | ชุบ: | ชุบทอง/ ชุบนิกเกิล |
| อิมพีแดนซ์: | 50Ω | ช่วงความถี่: | DC~50GHz |
| จัดอันดับแรงดันไฟฟ้า: | 170VRMS* | ความต้านทานของฉนวน: | ≥2000MΩ |
| เน้น: | ขั้วต่อ RF ตัวเมีย SSMP,ขั้วต่อสายเคเบิล SSMP CXN3506,ขั้วต่อ RF ตัวเมีย CXN3506 |
||
SSMP ขั้วต่อสายเคเบิล RF หน้าแปลน 2 รูมุมขวาตัวเมีย SSMP สำหรับ CXN3506 / MF108A
Xi'an Elite Electronic ออกแบบสายผลิตภัณฑ์ตัวเชื่อมต่อ SSMP เพื่อปรับปรุงความหนาแน่นของบรรจุภัณฑ์ของระบบ RF/ไมโครเวฟ
อินเทอร์เฟซ SSMP มีขนาดเล็กกว่าตัวเชื่อมต่อ SMP รุ่นก่อนประมาณ 30%
ปัจจุบันอินเทอร์เฟซ SSMP เป็นมาตรฐานอุตสาหกรรมช่วยให้วิศวกรออกแบบสามารถเพิ่มประสิทธิภาพและความซับซ้อนของวิศวกรได้
การออกแบบในขณะเดียวกันก็ปรับปรุงตามฟอร์มแฟคเตอร์
ข้อมูลจำเพาะ
| ลักษณะไฟฟ้า | |||||
| ความต้านทาน | 50โอห์ม | ||||
| ช่วงความถี่ | ดีซี~50GHz | ||||
| พิกัดแรงดันไฟฟ้า | 170VRMS* | ||||
| ไดอิเล็กตริก ความต้านทานแรงดันไฟ | 500VRMS* | ||||
| ความต้านทานของฉนวน | ≥2000MΩ | ||||
| แนวต้าน | ตัวนำด้านนอก | ปกติ≤3.5mΩ, ซีล≤5mΩ | |||
| ตัวนำศูนย์ | Normal≤8mΩ, ซีล≤30mΩ | ||||
| ดีซี~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| ลักษณะวัสดุและเครื่องกล | |||||
| ตัวนำศูนย์ | ชาย | Sn-P บรอนซ์/โควาร์ ชุบทอง | |||
| หญิง | เบริลเลียมบรอนซ์ ชุบทอง | ||||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบทอง | ||||
| เปลือกและชิ้นส่วนโลหะอื่น ๆ |
ทองเหลือง / Kovar ชุบทอง ทู่สแตนเลส |
||||
| ฉนวน | การเผาแก้ว/PTFE/PEI | ||||
| อัตราการรั่วไหลของผลิตภัณฑ์ Hermetic | ≤1.01325×10-3Pa·cm3/s | ||||
คุณสมบัติ
* ช่วงความถี่: DC - 50 GHz
* อิมพีแดนซ์ 50 โอห์ม;การกำหนดค่าที่มองไม่เห็น
* ความสามารถในการทนต่อแนวรัศมี / แนวแกน
* Board-mount, Field-replaceable, Bullets, Hermetic
และการกำหนดค่าตัวเชื่อมต่อสายเคเบิล
* มีตัวเชื่อมต่อแบบกำหนดเอง

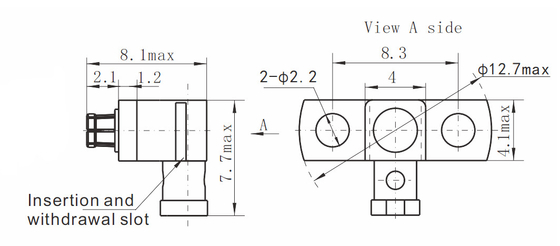

การวาดภาพโดยละเอียด
แอปพลิเคชัน:
* เครือข่าย
* แซทคอม
* คอมพิวเตอร์ / LAN
* สถานีฐาน
* สิ่งอำนวยความสะดวกกลางแจ้ง
* ยานยนต์
* สายกระโดดเข้าร่วม
* สิ่งอำนวยความสะดวกขั้นพื้นฐาน
* เรดาร์, ไมโครเวฟ
* โทรคมนาคม
* การสื่อสารเคลื่อนที่
* เครื่องมือวัด
* วิทยุ โทรทัศน์ ระบบเสาอากาศ
สินค้าที่เกี่ยวข้อง:
1.
| คอนเนคเตอร์ สายเคเบิล ตัวเมีย SSMP สำหรับชนิดติดหน้าแปลน กึ่งแข็ง/ยืดหยุ่น 1# |
2.
|
3.
|
4.
| ขั้วต่อสายเคเบิล RF ตัวเมีย SSMP สำหรับ CXN3506/MF108A ชนิดติดตั้งหน้าแปลนสายเคเบิล |
5.
| ขั้วต่อสายเคเบิล RF ตัวเมีย SSMP สำหรับ CXN3506/MF108A ชนิดติดตั้งหน้าแปลนสายเคเบิล |
6.
| ตัวเชื่อมต่อ RF ตัวผู้ SSMP สำหรับสายเคเบิล CXN3506/MF108A ตัวเชื่อมต่อตัวยึดแบบเต็ม |
7.
| มุมฉาก SSMP ตัวเมีย (RA) สำหรับ CXN3506/MF108A พร้อมประเภทการติดตั้งหน้าแปลนแบบแอคทีฟ |
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเชียล |
| ซีลสุญญากาศแบบแก้วกับโลหะ |
| คอนเนคเตอร์ซีรีส์ J30J |
| ข้อต่อโรตารี่ไมโครเวฟ |
| ชุดสายเคเบิล RF |
| ตัวเชื่อมต่อ RF SMA/SSMA |
| ขั้วต่อ RF SMP/SSMP |
| ตัวเชื่อมต่อ RF MCX/MMCX |
| ขั้วต่อ TNC RF |
| คอนเนคเตอร์ RF ชนิด N |
| ขั้วต่อ BNC RF ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
รายละเอียดบรรจุภัณฑ์:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
บันทึก:
เรามีมากกว่า 10,000 ประเภทขั้วต่อ SMPM,หากไม่พบตัวเชื่อมต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณล.
