SMP ประเภทชาย Flanges Mount Full Detent RF Connector ด้วยผลงานและความน่าเชื่อถือสูงกว่า
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMP ตัวเชื่อมต่อโคแอกเชียล RF | ความต้านทาน: | 50โอห์ม |
|---|---|---|---|
| ใบรับรอง: | CE ROHS ISO-9001-2015 | ความทนทาน: | 500 รอบ |
| เพศ: | หญิง | ลักษณะร่างกาย: | ตรง |
| วัสดุ: | สีเหลือง | วิธีการเมานต์: | หน้าแปลนเมาท์ |
| การชุบ: | ชุบทอง | ||
| เน้น: | เครื่องเชื่อม RF ประเภท SMP,เครื่องเชื่อม RF SMP แบบ Full Detent,เครื่องเชื่อม RF เพศชาย |
||
เครื่องเชื่อม RF ระดับพรีเมียม SMP ประเภทเพศชาย Flanges Mount Full Detent ด้วยผลงานและความน่าเชื่อถือสูงกว่า
การนําเสนอเครื่องเชื่อม RF SMP
อินเตอร์เฟซ SMP เป็นตัวเชื่อมที่คอมแพคต มีขนาดคล้ายกับตัวเชื่อม MMCX แต่มีช่วงความถี่ที่กว้างกว่า DC ถึง 40Ghzซีรีสเชื่อมต่อ SMP ใช้ตัวปรับตัวหญิงสู่หญิง (ที่รู้จักกันในทั่วไปว่ากระสุน) สําหรับบอร์ดสต็อปปิ้งที่มีเครื่องเชื่อม PCB ชาย SMPการออกแบบที่แข็งแกร่งและความสามารถในการจัดการกับความผิดพลาดในทิศทาง radial และ axial ทําให้มันเหมาะสําหรับการใช้งานเชื่อมต่อกันแบบตาบอดมันถูกใช้อย่างแพร่หลายในโมดูลโคอาเซียลความถี่สูงขนาดเล็ก.
ลักษณะ และ ประโยชน์
- ระยะความถี่: DC - 40GHz
- มาตรฐานอุตสาหกรรมตาม MIL-STD-348
- เหล็กไร้สแตนเลสเคลือบทองคําและเคลื่อนที่
- เครื่องยับยับแบบดันหรือสล็อป
- เพศชายและเพศหญิง เลือกตรงและมุมขวา
- ประเภทปกติและประปาปิด
- ปุ่มมี 3 รูปแบบอินเตอร์เฟซ - ปิดเต็ม, ปิดจํากัดและปรับความเรียบ (รวมกับเบรก)
- เครื่องเชื่อมตามสั่ง
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |

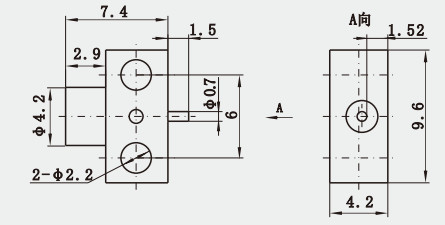

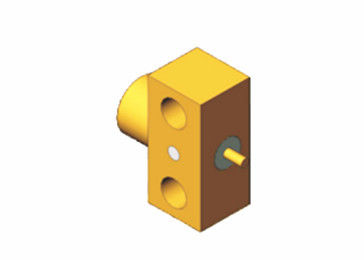

ภาพละเอียดของ
เครื่องเชื่อม RF ระดับพรีเมียม SMP ประเภทเพศชาย Flanges Mount Full Detent ด้วยผลงานและความน่าเชื่อถือสูงกว่า:
การใช้งาน:
การทดสอบและการวัด: เครื่องเชื่อม coaxial RF มีการใช้งานที่สําคัญในอุปกรณ์การทดสอบและการวัดต่างๆ เช่น เครื่องวิเคราะห์เครือข่าย เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตสัญญาณพวกมันใช้ในการเชื่อมเครื่องมือกับอุปกรณ์ที่กําลังทดสอบเพื่อการส่งสัญญาณและการวัดที่แม่นยํา.
รายการสินค้า:
| รวมเคเบิล RF |
| คลื่นนําไปยังตัวปรับ Coaxial |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
