SSMP หญิง มุมขวา Flange Mount Full Detent RF Connectors กับ 4 อินเตอร์เฟซ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สีเหลือง | ความดันเฉพาะ: | 500VRMS* |
|---|---|---|---|
| การชุบ: | ชุบทอง | ความต้านทาน: | 50โอห์ม |
| ช่วงความถี่: | ดีซี~50GHz | อินเตอร์เฟซ: | กักตัวเต็ม |
| อายุขัย: | 500 รอบ | ||
| เน้น: | เครื่องเชื่อม SSMP หญิง,เครื่องเชื่อม RF ความจืดเต็ม,เครื่องเชื่อม RF SSMP |
||

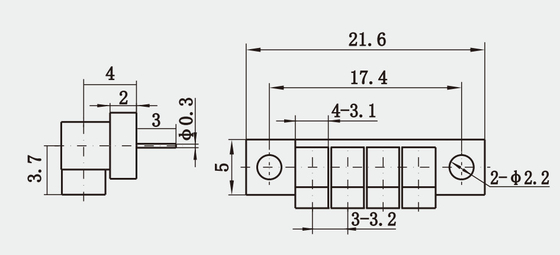

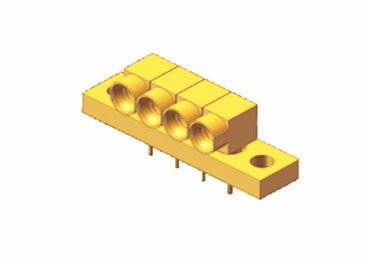

SSMP หญิง มุมขวา Flange Mount Full Detent RF Connectors กับ 4 อินเตอร์เฟซ
ผลิตภัณฑ์ซีรีย์ SSMP เป็นเครื่องเชื่อม RF coaxial push-in ขนาดเล็กมากที่มีขนาดเล็ก (เทียบกับ SMP) น้ําหนักเบาและความถี่ในการทํางานที่กว้างพวกเขาเหมาะสําหรับการใช้งานใน board-to-board การเชื่อมต่อและมีสองรูปแบบของอินเตอร์เฟซ - เต็ม detent และหลุดเรียบ, ตอบโจทย์กับกรณีการติดตั้งแบบแน่นแบบโมดูล The family of RF interconnects addresses the need for small package designs and can be utilized for high-speed signal transmission applications or in blind-mate board-to-board systems using a floating bulletลูกกระสุนลอยนี้เป็นสายเชื่อมระหว่างคู่คู่ และชดเชยความผิดชัดแยกทั้งเส้นรัศมีและเส้นแกน
ลักษณะ
1ขนาดคอมแพคต์ ขนาดเล็กกว่าการออกแบบ SMP 30% เหมาะสําหรับการติดตั้งความหนาแน่นสูง
2ระยะความถี่ที่กว้างจาก DC ถึง/50GHz
3,ความดันขั้นต่ํา สัดส่วนคลื่นยืน (VSWR) การทําลาย
4สายเชื่อมเพศเมียแบบตาบอด มีความสามารถในการปรับตรงอัตโนมัติ เพื่อรับรองความผิดปรับตรงในระดับราเดียลและแกนในการปรับตรง board-to-board
5รักษาความสามารถทางไฟฟ้าที่ดีเยี่ยม หลังการผสมพันธุ์หลายรอบ
รายละเอียด
| คุณสมบัติไฟฟ้า | |||||
| อุปสรรค | 50Ω | ||||
| ระยะความถี่ | DC-50GHz | ||||
| ความดันเฉพาะ | 170VRMS* | ||||
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | ||||
| ความต้านทานต่อการปิด | ≥ 5000MΩ | ||||
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤3.5mΩ การปิด ≤5mΩ | |||
| คอนดิกเตอร์กลาง | ปกติ≤8mΩ, การปิด ≤30mΩ | ||||
| DC ~ 18GHz | 18 ~ 26.5GHz | 26.5 ~ 40GHz | 40 ~ 50GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
| คุณสมบัติวัสดุและเครื่องกล | |||||
| คอนดิกเตอร์ศูนย์ | เพศชาย | Sn-P ทองแดง/โควาร์ ทองคํา | |||
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | ||||
| สัมผัสยืดหยุ่น | โบรนซ์เบอริลเลียม ทองคํา | ||||
| กล่องและชิ้นส่วนโลหะอื่น ๆ |
ทองแดง/Kovar ทองคํา สแตนเลส Passivation |
||||
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | ||||
| อัตราการรั่วไหลของสินค้าแบบปิด | ≤1.01325×10-3Pa·cm3/s | ||||
การใช้งาน:
• แอนเทนน์
• ด้านหลัง
• การใช้บริการเบนด์กว้าง
• เครื่องไร้สาย
• เครื่องมือ
รายละเอียดบรรจุ:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMPMถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
