รายละเอียดสินค้า:
การชำระเงิน:
|
| ตัวเชื่อมต่อ: | เอส.เอ็ม.พี | ชื่อสินค้า: | SMP ตัวผู้ คอนเนคเตอร์ ปิดผนึกอย่างแน่นหนา |
|---|---|---|---|
| เพศ: | ชาย | ช่วงความถี่: | ดีซี~40GHz |
| ความต้านทาน: | 50โอห์ม | แบบฟอร์มอินเตอร์เฟส: | ดีเทนท์จำกัด/เจาะเรียบ |
| กระจก: | 7052 7070 | เฮอร์เมซิตี้: | ≤1.01325*10^-3 Pa.cm^3/วินาที |
| เน้น: | พล็อก RF ที่ติด PCB,SMP สตั๊ก RF เพศชายที่ปิดปิด,เครื่องเชื่อม RF SMP 40GHz |
||

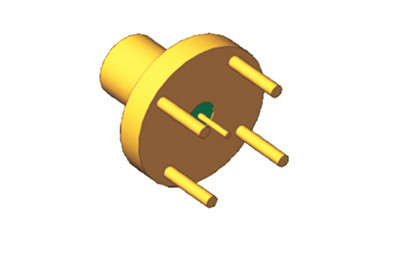

พลั๊ก RF เพศชายที่ปิดกันแบบแฮร์เมติกสําหรับ PCB Mount: ความเชื่อมต่อและความน่าเชื่อถือสูงกว่า
SMP เป็นเครื่องเชื่อม RF coaxial compact push-on หรือ snap-fit ที่มีขนาดเล็ก น้ําหนักเบา ผลงานที่เหนือกว่าของแผ่นดินไหว และความกว้างของแบนด์วิทในการทํางานด้วยช่วงความถี่ในการทํางานสูงถึง 30GHz (เครื่องเชื่อม SMP ของเราสามารถถึง 40GHz), ปั๊กมีสามตัวเลือกของอินเตอร์เฟซ: ปิดเต็ม, ปิดจํากัด, และหลุมเรียบ (พร้อมเบรค)และตัวปรับในชุดให้บริการทางเชื่อมต่อที่น่าเชื่อถือสําหรับ board-to-board, blind mate และ rack-and-panel โดยยังคงความหนาแน่นของพัสดุสูง เหมาะสําหรับการใช้งานในระบบที่ต้องการความน่าเชื่อถือสูงและมีโมดูลมาก
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤4mΩ |
| คอนดิกเตอร์กลาง | ≤ 26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | Sn-P ทองแดง ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |

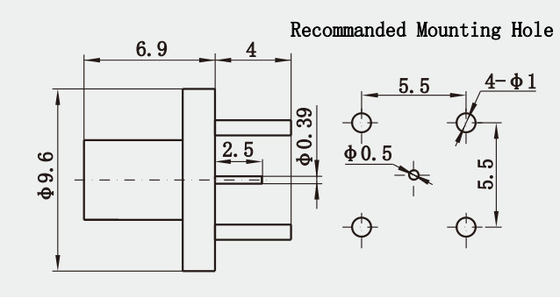

ภาพวาดรายละเอียด
การใช้งาน
การเชื่อมต่อความหนาแน่นสูง: เครื่องเชื่อมต่อ SMP มีลักษณะด้วยขนาดเล็กและน้ําหนักเบา ทําให้มันเหมาะสําหรับการติดตั้งความหนาแน่นสูง เช่น board-to-board, rack-and-panel,และการใช้งานอื่น ๆ.
ระยะความถี่ที่กว้าง: ระยะความถี่ในการทํางานของเครื่องเชื่อม SMP สามารถไปถึง 30GHz หรือแม้กระทั่ง 40GHz ทําให้มันเหมาะสําหรับการใช้งานความถี่สูงหลากหลาย
ความสามารถในการป้องกันการเกิดแผ่นดินไหวสูงกว่า: เครื่องเชื่อม SMP มีความสามารถในการป้องกันการเกิดแผ่นดินไหวที่ดีเยี่ยม โดยให้การเชื่อมต่อที่มั่นคงในสภาพแวดล้อมการสั่นสะเทือนและการกระแทก
ตัวเลือกอินเตอร์เฟซหลายแบบ: สปัค SMP ให้บริการรูปแบบอินเตอร์เฟสสามแบบ - การปลดลมเต็ม, การปลดลมจํากัด, และการปลดลมเรียบ (รวมถึงการเบรก)ให้ผู้ใช้เลือกรูปแบบอินเตอร์เฟซที่เหมาะสมที่สุดตามความต้องการของพวกเขา.
ความน่าเชื่อถือสูง: ผลิตจากวัสดุที่มีคุณภาพสูง และผ่านการควบคุมและทดสอบคุณภาพอย่างเข้มงวด สายเชื่อม SMP รับประกันการทํางานที่น่าเชื่อถือในการใช้งานที่ต้องการความน่าเชื่อถือสูง
ลักษณะ และ ประโยชน์
| ทองคํา |
| รูปเล็กน้อย |
| DC ถึง 40 GHz |
| ขนาดเล็ก |
| เครื่องยับยับแบบดันหรือสล็อป |
| การผ่อนคลายเต็ม, การผ่อนคลายจํากัด และการผ่อนคลายเรียบ |
| PCB & เครื่องเชื่อมติดตั้งเคเบิล |
| เพศชายและเพศหญิง เลือกตรงและมุมขวา |
| รุ่นการติดตั้งเคเบิลสําหรับวัสดุเคเบิลยืดหยุ่นและครึ่งแข็ง |
| ประเภทปกติและปิดปิด, การติดตั้ง Flange & Thread-In การติดตั้งทางเลือก |
