รายละเอียดสินค้า:
การชำระเงิน:
|
| วัสดุตัวเครื่อง: | สีเหลือง | ความต้านทาน: | 50โอห์ม |
|---|---|---|---|
| สี: | ชุบทอง | ลักษณะร่างกาย: | มุมฉาก |
| ประเภท: | ขั้วต่อ RF ตัวผู้ SMP | วิธีการเมานต์: | คนตาบอด |
| กำลังหมั้น: | สูงสุด 45N | แรงปลด: | 9N นาที |
| เน้น: | เครื่องเชื่อม RF ที่ปิดกันได้แบบแอร์เมติก,10 ตําแหน่ง เครื่องต่อ RF,เครื่องเชื่อม RF SMP |
||

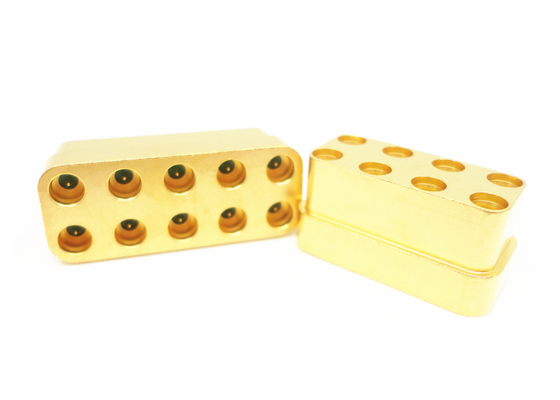

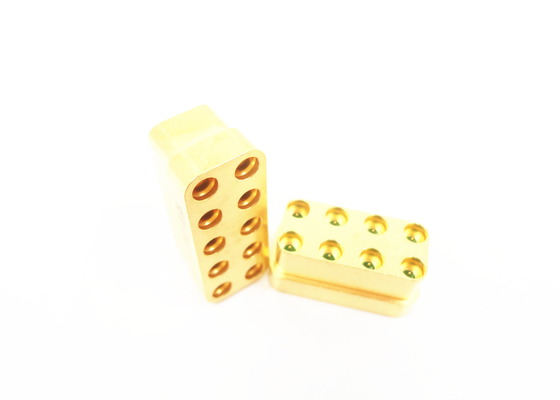

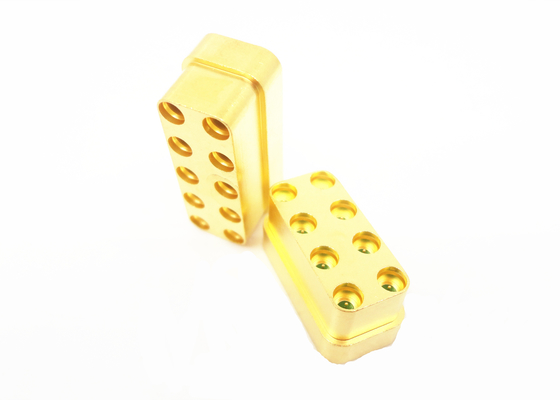

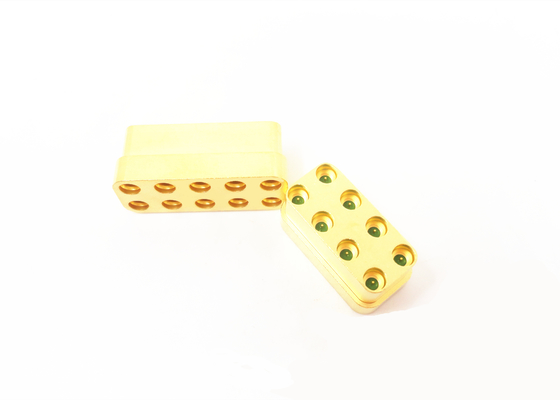

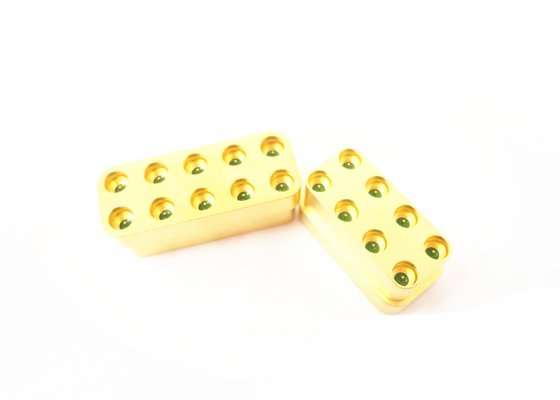

อัตราการทํางานและความน่าเชื่อถือสูงสุด สมาชิกชั้นนํา SMP เพศชาย ติด 10 ตําแหน่ง RF
เครื่องเชื่อม SMP คือ เครื่องเชื่อมที่สามารถใช้ได้ในรูปแบบ push-in และ nip-in ทั้งคู่. ผิวหน้าของมันมีสัดส่วนเดียวกันกับเครื่องเชื่อม MMCX ที่เล็กมากทําให้ความหนาแน่นในการติดตั้งที่ต่ําที่สุดเท่าที่จะเป็นไปได้ 4.3mm ความห่างจากศูนย์กลาง ทําให้มันเหมาะสมสําหรับการใช้งานการผสมผสมแบบตาบอดความหนาแน่นสูง เครื่องเชื่อม SMP เหมาะสําหรับการใช้งานในการผสมผสมแบบตาบอดความหนาแน่นสูงระหว่างแผ่นวงจรพิมพ์,ชาซีและตู้ใช้โดยทั่วไปในระบบการหลุดเต็ม/ครึ่งหลุด + การเชื่อมต่อ + การตั้งรูทางออนไลน์
ในหมวดหมู่นี้ Xi'an Elite Electronic นําเสนอเครื่องเชื่อม SMP มุมขวาที่มีความถี่สูงสุด 18, 3 และ 8GHzเครื่องเชื่อมเหล่านี้มีทั้งในรุ่นหญิงและชาย (ในฐานะแจ็คหรือพล๊อก)นอกจากนี้ เรายังให้เครื่องเชื่อมมมุมขวา SMP ที่สามารถใช้เป็นตัวปรับเคเบิลโคเอชชียล เมื่อเปลี่ยนจากโคเอชชียลไปยังอินเตอร์เฟซคอนเนคเตอร์SMP ของเรา ขวามุมพานเชื่อมตัวกระดาษข้อมูล PDF รายละเอียดรวมการวาด CAD ที่แม่นยํา, ขนาด และรายละเอียดรายละเอียดอื่น ๆ โปรดติดต่อเราเพื่อข้อมูลเพิ่มเติม
| รายละเอียดทั่วไปสําหรับ SMP Connector Adapter | ||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 40GHz
|
|||
|
ความดันเฉพาะ
|
170VRMS ((ในระดับน้ําทะเล)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
500VRMS ((ที่ระดับน้ําทะเล)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|||
|
|
ผ่าตัดภายนอก
|
ปริมาณความร้อน ≤ 2,5mΩ ปิดแบบแอร์เมติก ≤ 4mΩ
|
||
|
คอนดิกเตอร์กลาง
|
ปริมาณความร้อน ≤ 6mΩ
|
|||
| ระยะความถี่ | DC ~ 18GHz | 18 ~ 26.5GHz | 26.5 ~ 40GHz | |
| VSWR สําหรับเครื่องเชื่อมตรง |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR สําหรับเครื่องเชื่อม Angel ขวา | ≤ 1.3 | |||
| VSWR สําหรับตัวปรับ | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR อื่นๆ | ≤ 1.3 | |||
| คอนดิกเตอร์ศูนย์ | เพศชาย |
ทองแดงฟอสฟอร์ทิน/สับสนธิโควาร์
|
ทองคํา | |
| หญิง |
เบริลเลียมทองแดง
|
ทองคํา | ||
|
สัมผัสยืดหยุ่น
|
เบริลเลียมทองแดง
|
ทองคํา | ||
|
กล่องและชิ้นส่วนโลหะอื่น ๆ
|
ทองแดง/ทองแดงเบอริลเลียม/เหล็กสลัดโควาร์/เหล็กสลัดทองแดง สแตนเลส passivated
|
|||
|
อุปกรณ์แยก
|
การซินเตอร์กระจก/PTFE/PEI
|
|||
|
อัตราการรั่วไหลสําหรับ
เครื่องเชื่อมที่ปิดปิดได้แบบแอร์เมติก
|
1.01325×10-3 Pa·cm3 /s
|
|||
ลักษณะ:
เครื่องเชื่อม SMP หลายช่อง เป็นชนิดของเครื่องเชื่อม RF ที่ใช้อย่างแพร่หลายในแอพลิเคชั่น เช่น การประกอบความหนาแน่น, แอนเทนนาเมทริกซ์, ดาวเทียม, ราดาร์ทหาร และอุปกรณ์บินเครื่องเชื่อมนี้เป็นชนิดใหม่ของสายเชื่อม RF coaxial ตาบ, อุปกรณ์ประกอบด้วยความหนาแน่น ลักษณะหลักของมันคือ:
รูปแบบ
อัตราการทํางานและความน่าเชื่อถือสูงสุด สมาชิกชั้นนํา SMP เพศชาย ติด 10 ตําแหน่ง RF
หมายเหตุ:
เรามีมากกว่า 1,000 ชนิดของเครื่องปรับสมาชิกเพศชายเพศหญิง SMPสําหรับการเลือก หากผลิตภัณฑ์ที่คุณใช้ไม่ได้พบ
กรุณาติดต่อเราเพื่อรับรายการเต็ม ขนาดตามสั่ง
