SMP Male Limited Detent RF Connector ความลึกการติดต่อ RF 2.79 มม.
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMP ผู้ชาย RF โคเอชเชียล คอนเนคเตอร์ | ความต้านทาน: | 50โอห์ม |
|---|---|---|---|
| ใบรับรอง: | CE ROHS | เพศ: | ตัวผู้/ปลั๊ก |
| อายุ: | 500 รอบ | ลักษณะร่างกาย: | ตรง |
| วัสดุ: | สีเหลือง | วิธีการเมานต์: | เมาท์ PCB |
| ช่วงความถี่: | ดีซี~40GHz | ||
| เน้น: | เครื่องเชื่อม RF SMP เพศชาย,RF SMP ผู้ชาย จํากัดการต่อประสาน,เครื่องเชื่อม RF PCB ตรง |
||
SMP Male Limited Detent RF Connector ความลึกในการติดต่อ 2.79 RF Connector
SMP เป็นเครื่องเชื่อม RF coaxial ที่คอมพัคคติ ที่สามารถผลักดันได้ง่ายๆและช่วงความถี่ในการทํางานที่กว้างสามารถทํางานได้ถึง 30GHz โดยมีรุ่นบางรุ่นขยายความสามารถนี้ไปถึง 40GHz นอกจากนี้พล็อกของเครื่องเชื่อมนี้ให้เลือก 3 อินเตอร์เฟซที่แตกต่างกัน สําหรับความเข้ากันและความยืดหยุ่นในการใช้งานต่าง ๆ.
คุณสมบัติไฟฟ้า:
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
คุณสมบัติของวัสดุและเครื่องกล:
| คอนดิกเตอร์ศูนย์ | เพศชาย | Sn-P ทองแดง ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |
คุณลักษณะและข้อดี:
-
การออกแบบที่คอมแพ็ค: เครื่องเชื่อม SMP ถูกออกแบบให้คอมแพคตมาก ทําให้มันเหมาะสําหรับการใช้ในสถานการณ์ที่พื้นที่จํากัด เช่น ในเครื่องบินอวกาศ, ทหารและอุปกรณ์โทรคมนาคม
-
ความกว้างของแบนด์วิธในการทํางาน: เครื่องเชื่อม SMP สามารถจัดการกับความถี่ที่หลากหลาย โดยทั่วไปจากกระแสไฟฟ้าแบบตรง (DC) ถึง 40 GHz โดยมีบางรุ่นที่สามารถรองรับความถี่ที่สูงกว่าความกว้างของแบนด์วิทนี้ทําให้มันเหมาะสําหรับการใช้งาน RF หลากหลายรวมถึงสัญญาณที่ต้องการการส่งสัญญาณอัตราการส่งข้อมูลสูง
-
ความน่าเชื่อถือสูง: ด้วยการออกแบบที่สามารถกดหรือสล็อปฟิต สายเชื่อม SMP รับประกันการเชื่อมต่อที่มั่นคงที่แข็งแกร่งต่อการสั่นสะเทือนและการกระแทกทางกลความน่าเชื่อถือนี้ทําให้มันเป็นตัวเลือกหลักสําหรับการใช้งานที่สําคัญหรือมีประสิทธิภาพสูง.
-
การติดตั้งง่าย และความสามารถในการจับคู่แบบตาบอด: เครื่องเชื่อม SMP สามารถติดตั้งได้ง่าย และสามารถเชื่อมได้โดยไม่ต้องรับรองทางสายตาขอบคุณการออกแบบที่พิเศษของพวกเขา ที่ให้เสียงคลิกและการตอบสนองการสัมผัสเมื่อการเชื่อมต่อถูกต้องคุณสมบัตินี้ทําให้กระบวนการประกอบในระบบที่ซับซ้อนง่าย
-
ตัวเลือกอินเตอร์เฟส: เครื่องเชื่อม SMP บางเครื่องให้ตัวเลือกอินเตอร์เฟสที่แตกต่างกันสําหรับพล็อก ให้ความยืดหยุ่นสําหรับประเภทการเชื่อมต่อที่แตกต่างกัน และทําให้สามารถเข้ากันได้กับอุปกรณ์หรือระบบหลายอย่าง
-
น้ําหนักเบา: นอกจากจะคอมแพคต์แล้ว เครื่องเชื่อม SMP ยังเบาด้วย ซึ่งเป็นปัจจัยสําคัญอีกอย่างในการใช้งานที่ทุกกรัมมีค่า เช่นในเทคโนโลยีอากาศ
-
ความสามารถในการป้องกันแผ่นดินไหวที่ดี: เครื่องเชื่อม SMP ได้ถูกออกแบบมาเพื่อรักษาการเชื่อมต่อไฟฟ้าที่น่าเชื่อถือ แม้จะมีแรงกระแทกและการสั่นสะเทือนทางกลที่สําคัญ ทําให้มันเหมาะสําหรับสภาพแวดล้อมที่รุนแรง
การใช้งาน:
-
ระบบสื่อสาร: เครื่องเชื่อม SMP สามารถใช้ในสถานีฐานสื่อสารไร้สาย, การสื่อสารดาวเทียม, ระบบราดาร์, การสื่อสารวิทยุ, และอื่น ๆ อีกมากมาย
-
อุปกรณ์การทดสอบและการวัด: เครื่องเชื่อม SMP เหมาะสําหรับการใช้ในเครื่องมือทดสอบ RF, การทดสอบอุปกรณ์ไมโครเวฟ, เครื่องกําเนิดสัญญาณ และการใช้งานอื่น ๆ
-
อุตสาหกรรมรถยนต์: เครื่องเชื่อม SMP สามารถใช้ในราดาร์รถยนต์, การสื่อสารในรถยนต์, ระบบนําทาง, และการใช้งานรถยนต์อื่น ๆ.

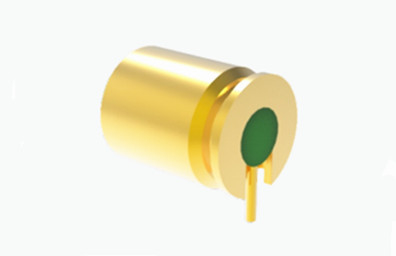

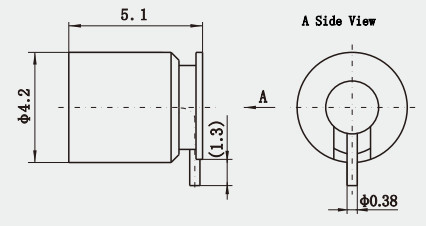

รูปภาพและภาพของ
SMP Male Limited Detent RF Connector ความลึกในการติดต่อ 2.79 RF Connector:
รายการสินค้า:
| เครื่องปรับรังสี |
| คลื่นนําไปยังตัวปรับ Coaxial |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| รวมเคเบิล RF |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
รายละเอียดบรรจุ:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
