เครื่องเชื่อม RF มุมขวาทองคําสําหรับสายไฟ CXN3506/MF108A สตรี
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMP ตัวเชื่อมต่อโคแอกเชียล RF | อุปสรรค: | 50Ω |
|---|---|---|---|
| ใบรับรอง: | ROHS ISO-9001-2015 | ความทนทาน: | 500 รอบ |
| เพศ: | หญิง | ลักษณะร่างกาย: | มุมฉาก |
| วัสดุ: | สีเหลือง | วิธีการเมานต์: | สำหรับสายเคเบิล |
| การชุบ: | ชุบทอง | ||
| เน้น: | เครื่องเชื่อม RF CXN3506,เครื่องเชื่อม RF มุมขวา,เครื่องเชื่อม RF ทอง |
||
SMP สายเชื่อม RF หญิงมุมขวาทองสําหรับเคเบิล CXN3506/MF108A
อินเตอร์เฟซ SMP เป็นตัวเชื่อมขนาดเล็กที่ตรงกับขนาดของตัวเชื่อม MMCX แต่ขยายช่วงความถี่การทํางานจาก DC ถึง 40 GHzซีรี่ย์ SMP อินเตอร์คอนเนคต์ใช้ตัวปรับตัวตัวปรับตัวตัวปรับตัวตัวปรับตัวตัวปรับตัวปรับตัวตัวปรับตัวตัวปรับตัวตัวปรับตัวซึ่งมักจะเรียกว่า "กระสุน" เพื่ออํานวยความสะดวกในการวางแผ่นวงจรที่มีเครื่องเชื่อม PCB ชาย SMPพร้อมกับความสามารถในการรองรับความผิดชิดชูระดับ radial และ axial, ทําให้สามารถแก้ไขการจับคู่ตาบอด. มันถูกใช้อย่างแพร่หลายในโมดูลโคอาเซียลความถี่สูงที่คอมแพคต์
ลักษณะ และ ประโยชน์
1ขนาดเล็ก: เครื่องเชื่อม SMP ได้ถูกออกแบบมาสําหรับการใช้งานที่พื้นที่มีค่าพิเศษและมีขนาดคล้ายกับ เครื่องเชื่อม MMCX (Micro-Miniature Coaxial)แต่มันเหมาะกับช่วงความถี่ที่สูงกว่า.
2ระยะความถี่ที่กว้าง: เครื่องเชื่อม SMP รองรับความกว้างของแบนด์วิดจาก DC ถึง 40 GHz ทําให้มันเหมาะสําหรับการใช้งานสื่อสารไร้สายเบนด์ที่หลากหลาย
3ระบบเชื่อมโยงลอย: อินเตอร์เฟซ SMP ใช้ตัวปรับลอยจากหญิงไปสู่หญิง (ที่รู้จักกันในชื่อกระสุน) ทําให้การเชื่อมโยงที่น่าเชื่อถือได้ แม้จะมีความอดทนในการจัดสรรทางกลรวมถึงความผิดตรงทางเส้นรัศมีและเส้นแกน.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |

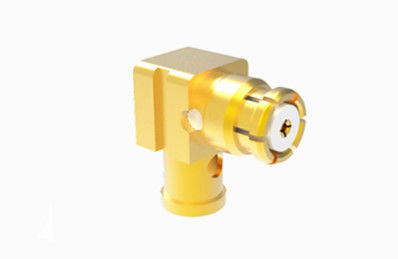

ภาพละเอียดของ
SMP สายเชื่อม RF หญิงมุมขวาทองสําหรับเคเบิล CXN3506/MF108A:
การใช้งาน
1อุปกรณ์การแพทย์: ในอุตสาหกรรมการแพทย์ โดยเฉพาะในอุปกรณ์การแพทย์ความถี่สูง เช่น เอ็นโดสโกป หรือเครื่องมือการผ่าตัด สายเชื่อม SMP สามารถใช้ในการส่งข้อมูลหรือสัญญาณวีดีโอได้
2การส่งข้อมูลความเร็วสูง: เครื่องเชื่อม SMP สามารถใช้ใน Backplanes ความเร็วสูงหรือการประกอบเคเบิลสําหรับศูนย์ข้อมูล, เซอร์เวอร์และอุปกรณ์เครือข่ายสําหรับการส่งข้อมูลความเร็วสูง
3อิเล็กทรอนิกส์ผู้บริโภค: อิเล็กทรอนิกส์ผู้บริโภคระดับสูงบางราย เช่น กล้องดิจิตอล, สมาร์ทโฟน และแท็บเล็ต อาจใช้เครื่องเชื่อม SMP สําหรับสัญญาณหรือการเชื่อมพลังงาน
รายการสินค้า:
| รวมเคเบิล RF |
| คลื่นนําไปยังตัวปรับ Coaxial |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
