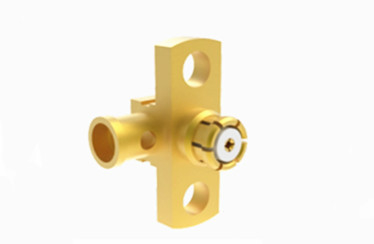

ทองแดง SMP หญิง มุมขวา Flange Mount RF Socket สําหรับเคเบิล CXN3506/MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุตัวเครื่อง: | สีเหลือง | อุปสรรค: | 50โอห์ม |
|---|---|---|---|
| สี: | ชุบทอง | ลักษณะร่างกาย: | ตรง |
| ประเภท: | อะแดปเตอร์ RF ตัวเมีย SMP | วิธีการเมานต์: | คนตาบอด |
| จัดอันดับทนต่อแรงดันไฟฟ้า: | 170VRMS* | ความดันกลาง: | 500VRMS* |
| เน้น: | ซอก RF SMP มุมขวา,SMP โซกิต RF หญิง,โฟกเกต RF SMP Flange Mount |
||
ทองแดง SMP หญิง มุมขวา Flange Mount RF Socket สําหรับเคเบิล CXN3506/MF108A
อินเตอร์เฟซ SMP ทําให้วิศวกรออกแบบสามารถปรับปรุงทั้งผลงานและความซับซ้อนของการออกแบบของพวกเขาในขณะที่ปรับปรุงโรงงานรูปแบบพร้อมกัน
ซีรี่ย์ SMP อินเตอร์คอนเนคต์ใช้ตัวปรับตัวหญิง-หญิงลอย (มักเรียกว่ากระสุน) เพื่ออํานวยความสะดวกในการสต็อปบอร์ดที่ติดตั้งเครื่องเชื่อมชาย SMP และเครื่องเชื่อม PCBการสร้างที่แข็งแกร่งนี้ทําให้สายสินค้ามีศักยภาพในการ:
* ทนกับความผิดชุดทางเส้นโค้งและแนวแกน
* ทนต่อการเสื่อมเสื่อมของผลงานไฟฟ้าในช่วงหลายรอบการเจอกันและไม่เจอกัน
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| รายละเอียดทั่วไปสําหรับ SMP Connector Adapter | ||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 40GHz
|
|||
|
ความดันเฉพาะ
|
170VRMS ((ในระดับน้ําทะเล)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
500VRMS ((ที่ระดับน้ําทะเล)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|||
|
|
ผ่าตัดภายนอก
|
ปริมาณความร้อน ≤ 2,5mΩ ปิดแบบแอร์เมติก ≤ 4mΩ
|
||
|
คอนดิกเตอร์กลาง
|
ปริมาณความร้อน ≤ 6mΩ
|
|||
| ระยะความถี่ | DC ~ 18GHz | 18 ~ 26.5GHz | 26.5 ~ 40GHz | |
| VSWR สําหรับเครื่องเชื่อมตรง |
≤ 1.25
|
≤ 1.3 | ≤ 1.4 | |
| VSWR สําหรับเครื่องเชื่อม Angel ขวา | ≤ 1.3 | |||
| VSWR สําหรับตัวปรับ | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| VSWR อื่นๆ | ≤ 1.3 | |||
| คอนดิกเตอร์ศูนย์ | เพศชาย |
ทองแดงฟอสฟอร์ทิน/สับสนธิโควาร์
|
ทองคํา | |
| หญิง |
เบริลเลียมทองแดง
|
ทองคํา | ||
|
สัมผัสยืดหยุ่น
|
เบริลเลียมทองแดง
|
ทองคํา | ||
|
กล่องและชิ้นส่วนโลหะอื่น ๆ
|
ทองแดง / เบริลลຽມทองแดง / โควาร์ สายสลัด / สายสลัดทองแดง สแตนเลส passivated
|
|||
|
อุปกรณ์แยก
|
การซินเตอร์กระจก/PTFE/PEI
|
|||
|
อัตราการรั่วไหลสําหรับ
เครื่องเชื่อมที่ปิดปิดได้แบบแอร์เมติก
|
1.01325×10-3 Pa·cm3 /s
|
|||

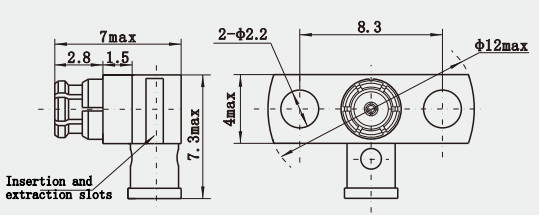

รูปแบบทองแดง SMP หญิง มุมขวา Flange Mount RF Socket สําหรับเคเบิล CXN3506/MF108A
เครื่องเชื่อมสตรี SMP ที่เกี่ยวข้อง
1.
2.
3.
4.
อุปกรณ์การติดตั้ง
การใช้งาน:
1อุปกรณ์สื่อสารไร้สาย: ในโทรศัพท์มือถือ, รูเตอร์ไร้สาย, ทางเข้าไร้สาย, และอุปกรณ์สื่อสารไร้สายพกพาหรือคงที่อื่น ๆ, เครื่องเชื่อม SMP ใช้สําหรับการเชื่อมต่อแอนเทนน่า.
2การทดสอบและการวัด: เครื่องเชื่อม SMP ค้นพบในเครื่องทดสอบและเครื่องวัด RF เช่น เครื่องวิเคราะห์เครือข่าย, เครื่องวิเคราะห์สเปคตรัม และเครื่องผลิตสัญญาณเพื่อให้แน่ใจว่าการส่งสัญญาณมีความแม่นยํา
3อุปกรณ์ IoT: ในเซ็นเซอร์ต่าง ๆ อุปกรณ์บ้านฉลาด เครื่องควบคุมอัตโนมัติอุตสาหกรรม และการใช้งาน IoT อื่น ๆ เครื่องเชื่อม SMP ให้คําตอบการเชื่อมต่อขนาดเล็กและน่าเชื่อถือ
4การประยุกต์ใช้เบนด์กว้าง: เนื่องจากการทํางานของเบนด์กว้างที่ดีของพวกมัน เครื่องเชื่อม SMP เหมาะสําหรับการกระจายและส่งสัญญาณเบนด์กว้างเช่นในระบบสื่อสาร CATV และไฟเบอร์ออปติกสําหรับการนําสัญญาณ.
หมายเหตุ:
เรามีมากกว่า 1,000 ชนิดของเครื่องปรับสมาชิกเพศชายเพศหญิง SMPสําหรับการเลือก หากผลิตภัณฑ์ที่คุณใช้ไม่ได้พบ
กรุณาติดต่อเราเพื่อรับรายการเต็ม ขนาดตามสั่ง
