SMP สายเชื่อม RF มุมขวาเพศหญิงที่มีฟลานจ์หมุนฟรี 360 ° สําหรับสายเคเบิล CXN3506/MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMP ตัวเชื่อมต่อโคแอกเชียล RF | การชุบ: | ชุบทอง |
|---|---|---|---|
| อุปสรรค: | 50Ω | ใบรับรอง: | ISO-9001-2015 |
| เพศ: | หญิง | ลักษณะร่างกาย: | มุมฉาก |
| เวลาชีวิต: | 500 รอบ | วิธีการเมานต์: | หน้าแปลนเมาท์ |
| เน้น: | CXN3506/MF108A สายเคเบิล SMP RF Connector สายเคเบิล SMP RF Connector หญิงมุมขวา,SMP Female Right Angle RF Connector |
||
SMP สายเชื่อม RF มุมขวาเพศหญิงที่มีฟลานจ์หมุนฟรี 360 ° สําหรับสายเคเบิล CXN3506/MF108A
การนําเสนอเครื่องเชื่อม RF SMP
SMP เป็นตัวเชื่อม RF coaxial ขนาดเล็กที่มีขนาดเล็ก น้ําหนักเบา มีผลการกระตุ้นทางแผ่นดินไหวที่ดีเยี่ยม และช่วงความถี่ในการทํางานที่กว้างขวางมันทํางานได้ถึง 30GHz (เครื่องเชื่อม SMP ที่ทํางานได้สูงของเราสามารถถึง 40GHz), และปั๊กมาในรูปแบบอินเตอร์เฟสสามรูปแบบ: ปิดเต็ม, ปิดจํากัด, และรูไม่เชือด (รวมกับเบรค)ตัวเลือกอินเตอร์เฟซต่าง ๆ เหล่านี้สามารถตอบสนองความต้องการในการเคลื่อนไหวทางแกนหรือ radial ระหว่างการผสมผสานตาบอดเมื่อใช้เครื่องเชื่อมสาย宽带ด้วยกันมันเหมาะสําหรับสถานการณ์การติดตั้งที่ต้องการความน่าเชื่อถือสูงและความหนาแน่นแบบจําลอง
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | SN-P ทองแดง โป้ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3Pa·cm3/s | |

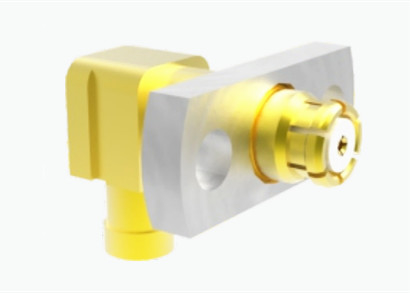

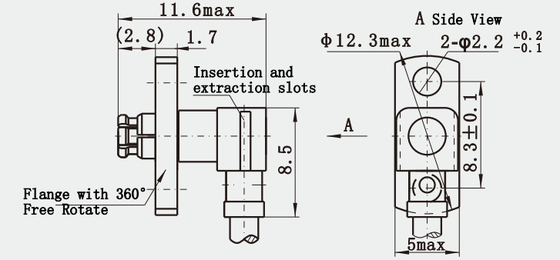

ภาพละเอียดของSMP สายเชื่อม RF มุมขวาเพศหญิงที่มีฟลานจ์หมุนฟรี 360 ° สําหรับสายเคเบิล CXN3506/MF108A:
คุณสมบัติสําหรับ SMP Connector:
1ประเภทการเชื่อมต่อแบบดัน: เครื่องเชื่อมต่อ SMP ใช้การออกแบบแบบดันที่ทําให้การเชื่อมต่อและตัดเชื่อมเร็วและง่าย
2.รูปแบบอินเตอร์เฟซที่หลากหลาย: มันให้บริการ 3 ประเภทของอินเตอร์เฟส: การผ่อนคลายเต็ม, การผ่อนคลายจํากัด, และหลุมที่ไม่มีเส้น (รวมถึงการเบรก) เพื่อตอบสนองความต้องการในการเชื่อมต่อที่แตกต่างกัน
3. Snap-In Options: นอกจากประเภท push-on แล้วยังมีรุ่น snap-in ของเครื่องเชื่อม SMP ที่มีให้ผู้ใช้เลือกได้มากขึ้น
การใช้งาน:
สายเชื่อม SMP เหมาะสําหรับการใช้งานคลื่นวิทยุความถี่สูง / ไมโครเวฟ เนื่องจากการออกแบบที่คอมแพคต ความสามารถปรับปรุงได้อย่างแข็งแรง และการทํางานที่สะดวกสบายรูปแบบอินเตอร์เฟซที่หลากหลายและการออกแบบที่ง่ายต่อการใช้ สามารถเชื่อมต่อหรือตัดต่อได้อย่างรวดเร็วและน่าเชื่อถือในสภาพแวดล้อมที่แตกต่างกัน, ตอบสนองความต้องการของเทคโนโลยีความสามารถในการเชื่อมต่อที่สูงทันสมัย
รายการสินค้า:
| รวมเคเบิล RF |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
