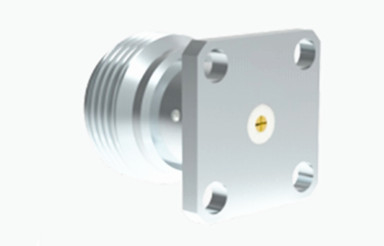

N เครื่องเชื่อม RF Coaxial เพศหญิง พร้อม Pinφ 0 ที่ตรงกันกับไมโครสติป45

ภาพใหญ่ : N เครื่องเชื่อม RF Coaxial เพศหญิง พร้อม Pinφ 0 ที่ตรงกันกับไมโครสติป45 ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	N-KFD55

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	คอนเนคเตอร์โคแอกเชียล RF ชนิด N	การชุบ:	ชุบนิเกิล
VSWR:	≤1.3	ช่วงความถี่:	ดีซี~11GHz
รุ่น:	N-KFD55	อุปสรรค:	50Ω
เน้น:	N เครื่องเชื่อม RF Coaxial เพศหญิง , φ0.45 RF โคเอชชียล คอนเนกเตอร์

N เครื่องเชื่อม RF Coaxial เพศหญิงที่มี Pinφ0 ที่ตรงกันกับ Micro-strip45

เครื่องเชื่อม N-series ได้ถูกออกแบบและผลิตให้ตรงกับ MIL-C-39012 โดยใช้สายเชื่อมแบบเส้นและใช้อากาศเป็นตัวดิจิเล็คตริกมันให้ผลงานไฟฟ้าที่โดดเด่นถึง 11 GHzคอนเนคเตอร์ความแม่นยําของเราสามารถรองรับความถี่สูงถึง 18 GHz และสามารถปรับตัวกับสายไฟฟ้าระดับความถี่วิทยุต่างๆ คอนเนคเตอร์เหล่านี้ได้รับการเฉลิมฉลองสําหรับความทนทานต่อการกระแทกที่ดีที่สุดของพวกเขาความน่าเชื่อถือสูง, และความกว้างของแบนด์วิท ทําให้มันถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น การบิน, ท้องอากาศ, ราดาร์, การสื่อสารไมโครเวฟ, การสื่อสารทางดิจิตอล, และการวัดไมโครเวฟเครื่องเชื่อมประเภท N มักจะใช้เป็น เครื่องเชื่อมอินเตอร์เฟซการทดสอบ, ถูกนําไปใช้ในเครื่องมือการทดสอบจํานวนมาก

รายละเอียด

หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

คุณสมบัติไฟฟ้า
อุปสรรค	50Ω
ระยะความถี่	DC ~ 11GHz ((Max.18GHz)
ความดันเฉพาะ	1000VRMS* ((Max.Sea Level)
โดเลคทริก ความตึงเครียด-ความต้านทาน	1500VRMS* ((Max.Sea Level)
ความต้านทานต่อการปิด	≥ 5000MΩ
ความต้านทานกลาง	ผ่าตัดภายนอก	≤0.5mΩ
	คอนดิกเตอร์กลาง	≤ 1.5mΩ
VSWR	≤ 1.3
คุณสมบัติวัสดุและเครื่องกล
คอนดิกเตอร์ศูนย์	เพศชาย	เนื้อทองแดง
	หญิง	โฟสฟอร์ ทองแดง ทองคํา
สัมผัสที่ทนทาน	โฟสฟอร สีทองแดง	เครื่องยนต์
กล่อง / โฮสติ้ง	ทองแดง สแตนเลส	ทองเคลือบ Passivation
เครื่องจับสายไฟฟ้า	สีเหลือง	เครื่องเคลือบ nickel
อุปกรณ์กันไฟ	PTFE
ก๊าซเกต	ยางซิลิโคน
ความทนทาน	500 วงจร

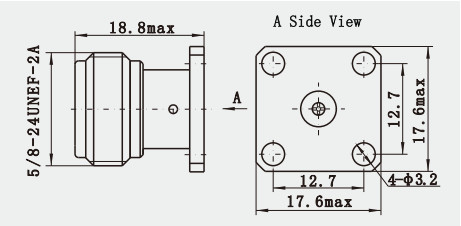

ภาพวาดรายละเอียด

N เครื่องเชื่อม RF Coaxial เพศหญิง พร้อม Pinφ 0 ที่ตรงกันกับไมโครสติป45 0

N เครื่องเชื่อม RF Coaxial เพศหญิง พร้อม Pinφ 0 ที่ตรงกันกับไมโครสติป45 1

ลักษณะ

1ความสูญเสียต่ํา: การใช้วัสดุที่มีคุณภาพสูงและกระบวนการผลิตความแม่นยํา เครื่องเชื่อมประเภท N ผลิตความสูญเสียต่ํามากในกระบวนการส่งสัญญาณซึ่งช่วยในการปรับปรุงประสิทธิภาพและคุณภาพของการส่งสัญญาณ.

2ความทนทานสูง: หลังจากการรักษาและการทดสอบพิเศษ เครื่องเชื่อมประเภท N สามารถทํางานได้อย่างมั่นคงภายใต้สภาพแวดล้อมที่ยากลําบาก (เช่นอุณหภูมิสูง, อุณหภูมิต่ํา, ความชื้น เป็นต้น)) และมีอายุการใช้งานยาว.

3ความสอดคล้องที่ดี: N เครื่องเชื่อมต่อมีความสอดคล้องกับหลายประเภทของสายเคเบิล, รวมถึงสายเคเบิลครึ่งแข็งและสายเคเบิลยืดหยุ่น, เป็นต้น, ซึ่งทําให้มันสามารถนําไปใช้งานได้อย่างกว้างขวางในการใช้งานจริง.

การใช้งาน

1อุปกรณ์ทางการแพทย์: เครื่องเชื่อมประเภท N ยังถูกใช้ในสาขาอุปกรณ์ทางการแพทย์เพื่อให้มีการเชื่อมต่อที่น่าเชื่อถือสําหรับการส่งสัญญาณ RF ในอุปกรณ์ทางการแพทย์นี้ต้องการเชื่อมต่อที่มีระดับความแม่นยําและความน่าเชื่อถือสูง เพื่อให้แน่ใจว่าการทํางานอย่างถูกต้องของอุปกรณ์การแพทย์.

2สากลอากาศ: ในสาขาอากาศ, N เครื่องเชื่อมยังมีความกว้างขวางของการใช้งาน. มันสามารถตอบสนองความต้องการของอุปกรณ์อากาศสําหรับการทํางานสูง,เครื่องเชื่อมต่อความน่าเชื่อถือสูง เพื่อรับประกันการทํางานที่มั่นคงของอุปกรณ์ในสภาพแวดล้อมที่รุนแรง.
