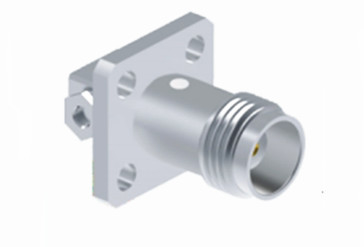

ทองแดง TNC มุมขวา 4 หลุม Flange ผู้หญิง RF โคเอชเชียล Connector สําหรับ CXN3506/MF108A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อสายเคเบิล TNC | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | สีเหลือง |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อมคลื่น RF Coaxial 4 หลุม,เครื่องเชื่อม RF Coaxial เนื้อทองแดง,CXN3506 RF Coaxial Connector เครื่องเชื่อมต่อ |
||
TNC มุมขวา 4 หลุม Flange ผู้หญิง RF Coaxial Connector สําหรับ CXN3506/MF108A
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC ที่แตกต่างกันด้วยเส้นใยสกรูสําหรับการจับคู่และสายเชื่อม RF กันน้ํารักษาความต่อต้านแบบคงที่ 50 Ohm และถูกออกแบบให้ทํางานภายในช่วงความถี่ DC-11 GHz.มีประเภทหลักสองของ TNC เครื่องเชื่อม: มาตรฐานและ polarity กลับเครื่องเชื่อมประหยัดเหล่านี้เหมาะสําหรับการใช้งานทางการค้าที่กว้างขวางสายเชื่อม TNC ถูกใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนเน่ และมีการใช้งานมากมายในวงการราดาร์การสื่อสาร, และตลาดอุตสาหกรรมทั่วไป นอกจากนี้, polarity กลับและ 75-โอฮมรุ่นของเครื่องเชื่อม TNC ยังมีให้เลือก.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

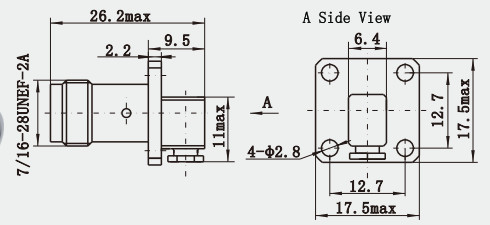

ภาพวาดรายละเอียด
ลักษณะ:
1ความแข็งแรงทางกลและความทนทานสูง: ปกติทําจากทองแดงหรือสแตนเลส การรักษาพื้นผิวอาจรวมถึงการเคลือบ nickel หรือเคลือบทองสามารถทนต่อการกดและถอดสายได้หลายร้อยครั้ง โดยไม่เสียหายง่าย, แต่ยังสามารถทนความกดแรงและแรงกดขนาดหนึ่ง, เหมาะสําหรับสิ่งแวดล้อมที่ยากลําบากหลาย.
2การทํางานกันน้ําที่ดี: ส่วนเชื่อมต่อใช้โครงสร้างที่ปิดด้วยการทํางานกันน้ําที่ดี เหมาะสําหรับภายนอกและสภาพแวดล้อมความชื้นอื่น ๆ
การใช้งาน:
1.แอนเทนเนียวเคราะห์การนําทางดาวเทียม: ในกรณีการสํารวจและแผนที่ทางภูมิศาสตร์ การสํารวจทางทะเล การสํารวจทางน้ํา การสํารวจการบดดิน การติดตามการแผ่นดินไหวการติดตามการปรับปรุงสะพาน, ติดตามการคลื่นดิน, และการทํางานอัตโนมัติของท่าเรือ, ฯลฯ เครื่องเชื่อมต่อ TNC เชื่อมต่อแอนเท่นการวัดทางดาวเทียมการนําทางกับอุปกรณ์ภายนอก,ส่งสัญญาณไร้สายและมอบพลังงาน.
2ด้านอากาศศาสตร์: การควบคุมการบิน: ในระบบควบคุมการบินเครื่องเชื่อมหญิง TNC ใช้ในการเชื่อมเครื่องมือวิทยุที่เกี่ยวข้องเพื่อรับรองความแม่นยําและความน่าเชื่อถือของการสื่อสารทางการบิน.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
