รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อสายเคเบิล TNC | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | เบส |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | MF147B RF Coaxial Connector เครื่องเชื่อม,TNC Male RF Coaxial Connector เครื่องเชื่อม,เครื่องเชื่อม RF Coaxial โนเคิล |
||

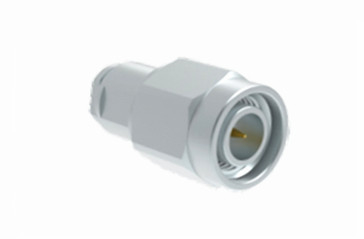

2. TNC สายเชื่อม RF Coaxial สําหรับเคเบิล MF147A/MF147B
ซีรี่ย์ TNC เป็นการปรับปรุงแบบหมุนของเครื่องเชื่อม BNC ที่มีลักษณะด้วยเส้นสกรูที่อํานวยความสะดวกในการจับคู่ที่ปลอดภัยเครื่องเชื่อมต่อกันน้ํารักษาความถี่ที่คงที่ 50 Ohm และถูกออกแบบให้ทํางานในช่วงความถี่ DC ถึง 11 GHzมีตัวประเภทของเครื่องเชื่อม TNC มีสองประเภท: สมาธิและ polarity กลับทําให้มันถูกกว่า และมีประสิทธิภาพต่ํากว่าอุตสาหกรรมหรือตัวแทนที่มีประสิทธิภาพสูงสายเชื่อม TNC ที่ใช้กันทั่วไปในสายเชื่อมแอนเทนเน่ ยังพบการใช้ในระบบราดาร์ การสื่อสารไร้สาย และภาคอุตสาหกรรมที่กว้างกว่านอกจากนี้, polarity กลับและ 75 โอฮม รุ่นของ TNC เครื่องเชื่อมยังสามารถเข้าถึงได้.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

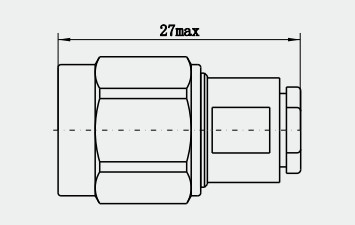

ภาพวาดรายละเอียด
ลักษณะ:
1ความต้านทานต่อการกัดกรองและความทนทาน: มันมีความต้านทานต่อการกัดกรอง, ความทนทาน, กันฝุ่นและคุณสมบัติอื่น ๆ, เหมาะสําหรับการใช้งานกลางแจ้ง,และวัสดุและการบําบัดพื้นผิวของมันทําให้มันสามารถทํางานได้อย่างมั่นคงเป็นเวลานานในสภาพแวดล้อมที่รุนแรง.
2ความแข็งแรงทางกลสูง: ปกติทําจากทองแดง, เหล็กไร้ขัดเหล็กและวัสดุโลหะอื่น ๆ, ด้วยความแข็งแรงทางกลที่ดี, สามารถทนแรงภายนอกและความตึงเครียดระดับหนึ่ง.
การใช้งาน:
1. การเชื่อมต่อฟีลด์บัส: ในระบบควบคุมอัตโนมัติอุตสาหกรรม, เครื่องเชื่อมเคเบิล TNC สามารถใช้ในการเชื่อมต่ออุปกรณ์ฟีลด์บัส, เช่น เครื่องควบคุมโลจิกที่มีโปรแกรม (PLC),ระบบควบคุมกระจาย (DCS) และสายการสื่อสารอื่น ๆเพื่อทําให้การส่งข้อมูลระหว่างอุปกรณ์และการปฏิสัมพันธ์ของคําสั่งการควบคุม
2การเชื่อมต่อเซ็นเซอร์และตัวขับเคลื่อน: ใช้ในการเชื่อมต่อเซ็นเซอร์และตัวขับเคลื่อนอุตสาหกรรมต่างๆ เช่น เซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความดัน เครื่องขับเคลื่อนมอเตอร์ เป็นต้นเพื่อส่งสัญญาณที่ตรวจพบโดยเซ็นเซอร์ไปยังระบบควบคุม, และในขณะเดียวกันส่งคําแนะนําการควบคุมไปยังตัวขับเคลื่อน, เพื่อให้สามารถติดตามและควบคุมกระบวนการผลิตอย่างแม่นยํา.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
