เครื่องเชื่อม RF โคเอชชียล แบบ TNC ชายมุมขวา
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | มาตรฐานการออกแบบ: | IEC 60169-17 |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | ความทนทาน: | 500 รอบ |
| ประเภท: | รา | การใช้งาน: | รฟ |
| เพศ: | ชาย | ||
| เน้น: | เครื่องเชื่อม RF Coaxial ประเภท TNC,เครื่องเชื่อม RF Coaxial จากสแตนเลส,เครื่องเชื่อม RF Coaxial |
||
เครื่องเชื่อม RF โคเอชชียล แบบ TNC ชายมุมขวา
ซีรี่ย์ TNC นําเสนอการผสมผสานแบบผสมผสานของ BNC ที่แตกต่างกันด้วยการผสมผสานแบบผสมผสานและมีลักษณะเป็นขนาดเล็กอุปกรณ์กันน้ําที่มีอัตราต่อต้าน 50 Ohm ที่คงที่คอนเนคเตอร์เหล่านี้ทํางานอย่างมีประสิทธิภาพในช่วงความถี่ที่ยืดจาก DC ถึง 11 GHz มีให้เลือก 2 รูปแบบ: แบบมาตรฐานและแบบกลับมุมเครื่องเชื่อมประหยัดเหล่านี้อาจไม่ตรงกับผลงานของผลิตภัณฑ์ประเภทอุตสาหกรรมระดับพรีเมี่ยม แต่เหมาะสําหรับการใช้งานทางธุรกิจมากมาย. ใช้งานอย่างกว้างขวางในการเชื่อมต่อแอนเทนเน่, เครื่องเชื่อมต่อ TNC พบการใช้งานอย่างกว้างขวางในเครื่องบิน, การสื่อสาร, และภาคอุตสาหกรรมที่หลากหลาย. นอกจากนี้,ความเป็นขั้วกลับและ 75 โอฮมหลากหลายตอบสนองความต้องการการใช้งานเฉพาะ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
ลักษณะ:
1ความทนทานต่อสิ่งแวดล้อมที่ดี: ปกติทําจากทองแดงหรือสแตนเลส การรักษาพื้นผิวอาจรวมถึงการเคลือบ nickel หรือเคลือบทองเพื่อเพิ่มความทนทานต่อการกัดกร่อนและยืดอายุการใช้งานสามารถใช้ในภายนอกสภาพแวดล้อมที่ชื้น ฝุ่น และสิ่งแวดล้อมที่รุนแรงอื่นๆ
2. Multi-plugging: สามารถทนต่อการปรับปรับและถอดปรับอย่างน้อย 500 ครั้งโดยไม่เสียหายซึ่งเป็นสิ่งสําคัญมากสําหรับการใช้งานที่ต้องการการเชื่อมต่อและตัดต่อบ่อยๆ.
การใช้งาน:
1การควบคุมการบิน: ในระบบควบคุมการบิน, เครื่องเชื่อม TNC ใช้สําหรับการเชื่อมอุปกรณ์วิทยุที่เกี่ยวข้องเพื่อรับรองความแม่นยําและความน่าเชื่อถือของการสื่อสารการบิน
2อุปกรณ์ทางการแพทย์: ในอุปกรณ์ทางการแพทย์บางอย่าง เช่น อุปกรณ์ MRI (magnetic resonance imaging) และอุปกรณ์ ultrasoundเครื่องเชื่อม TNC ใช้ในการเชื่อมต่อเซ็นเซอร์และหน่วยประมวลผลสัญญาณเพื่อบรรลุการตรวจพบและวินิจฉัยทางการแพทย์ความแม่นยําสูง.

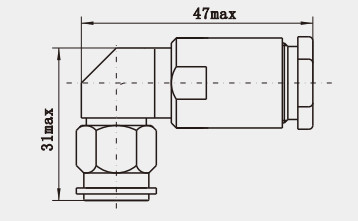

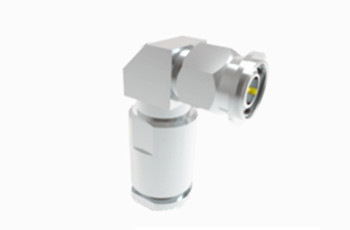

ภาพละเอียดของเครื่องเชื่อม RF โคเอชชียล แบบ TNC ชายมุมขวา :
หน่วย: ((มม)
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
