รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อสายเคเบิล TNC | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | เบส |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อม RF Coaxial เพศชายจากสแตนเลส,เครื่องเชื่อม RF Coaxial ประเภท TNC,SFF-50-3-1 คาเบล RF Coaxial Connector |
||

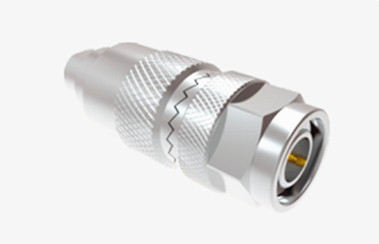

ประเภท TNC ชาย สแตนเลส RF Coaxial สําหรับ SFF-50-3-1 Cable
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC พร้อมกับเส้นใยสกรูสําหรับการเชื่อมต่อที่ปลอดภัยอุปกรณ์กันน้ําให้อัตราต่อรองที่คงที่ 50 Ohm และทํางานภายในช่วงความถี่ DC-11 GHzมีประเภทหลักของเครื่องเชื่อม TNC สองประเภท: เบื้องหลังและมาตรฐาน polarity โดยทั่วไปทําจากส่วนประกอบ die- cast และ moldedคอนเนกเตอร์ราคาถูกเหล่านี้ เหมาะสําหรับการใช้งานทางการค้าต่างๆถึงแม้ว่าผลงานของพวกเขาอาจจะไม่ตรงกับผลิตภัณฑ์อุตสาหกรรมหรือผลิตภัณฑ์ที่มีผลงานสูง แต่พวกมันถูกใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนน์ และมีการใช้งานมากมายในวงการราดาร์ การสื่อสารไร้สายและตลาดอุตสาหกรรมทั่วไป. polarity กลับและ 75-ohm รุ่นของเครื่องเชื่อม TNC ยังมีให้เลือก
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

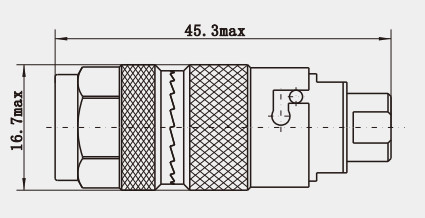

ภาพวาดรายละเอียด
ลักษณะ:
1ความทนทานต่อการสั่นสะเทือนที่ดี: เมื่อเทียบกับชนิดของเครื่องเชื่อมอื่น ๆ เช่น เครื่องเชื่อม BNC เครื่องเชื่อม TNC มีความทนทานต่อการสั่นสะเทือนมากขึ้น ในกรณีของการสั่นสะเทือน การกระแทกและความเครียดทางกลอื่น ๆแต่ยังคงรักษาผลงานการเชื่อมต่อไฟฟ้าที่ดี เพื่อให้มั่นคงในการส่งสัญญาณ.
2ความสามารถทางกลและทางไฟฟ้าที่ดี: ความแข็งแรงทางกลและความมั่นคงที่ดี สามารถทนต่อแรงภายนอกในระดับหนึ่งและไม่ง่ายที่จะเสียหายในแง่ของผลประกอบการไฟฟ้า, การสูญเสียการใส่ที่ต่ํา, การสูญเสียการกลับที่ต่ํา, ประสิทธิภาพการส่งสัญญาณที่สูง, ซึ่งสามารถให้การส่งสัญญาณที่มีคุณภาพสูง
การใช้งาน:
1การผลิตโปรแกรม: ในกระบวนการผลิตโปรแกรมของการออกอากาศทีวี เครื่องเชื่อม TNC ใช้ในการเชื่อมอุปกรณ์การเก็บสัญญาณ เช่น กล้องไมโครโฟนและอุปกรณ์การประมวลผลวีดีโอ/เสียง เพื่อให้แน่ใจว่าสัญญาณเสียง/วีดีโอที่มีคุณภาพสูงจะถูกส่งไปยังระบบหลังการผลิต เพื่อให้แน่ใจว่าการผลิตรายการจะดําเนินการอย่างเรียบร้อย.
2การส่งและกระจายสัญญาณ: ในเครือข่ายส่งและกระจายสัญญาณวิทยุและโทรทัศน์ เช่นเครือข่ายโทรทัศน์เคเบิลเครื่องเชื่อม TNC สามารถใช้ในการเชื่อมต่อเครื่องยกระดับสัญญาณ, เครื่องจําหน่ายและอุปกรณ์อื่น ๆ เพื่อส่งสัญญาณโทรทัศน์จากสถานีโทรทัศน์ไปยังครัวเรือนเป็นพัน ๆ คน เพื่อให้ผู้ชมสามารถรับโปรแกรมโทรทัศน์ที่ชัดเจนและมั่นคงได้
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
