รายละเอียดสินค้า:
การชำระเงิน:
|
| Product name: | TNC RF Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Impedance: | 50Ω | Design Standard: | IEC 60169-17 |
| Contact material: | Brass, BeCu | Durability: | 500 Cycles |
| Type: | RA | Application: | RF |
| Gender: | Male to Female |

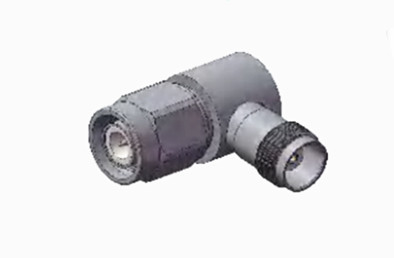

การทํางานสูง TNC มุมขวา ผู้ชายเพื่อหญิง RF โคอาเซียล Adapter Connector
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC ที่แตกต่างกันด้วยกลไกการจับคู่เส้นใยสกรูหน่วยที่มีเส้นใยกันน้ําและรักษาความต่อต้านที่คงที่ 50 Ohm, ใช้งานในช่วงความถี่จาก DC ถึง 11 GHz มี 2 รูปแบบ: แบบมาตรฐานและแบบกลับมุมเครื่องเชื่อมที่คุ้มค่านี้อาจไม่ตรงกับผลงานของสินค้าอุตสาหกรรมหรือคุณภาพสูง แต่เหมาะสําหรับการใช้งานทางการค้าที่หลากหลายโดยทั่วไปใช้ในการเชื่อมต่อแอนเทนเน่, เครื่องเชื่อมต่อ TNC พบการใช้งานอย่างกว้างขวางในเครื่องบิน, การสื่อสาร, และสาขาอุตสาหกรรมต่าง ๆ. นอกจากนี้,รุ่นของเครื่องเชื่อม TNC มี polarity กลับและ 75 Ohm.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
คุณสมบัติไฟฟ้า | ||||
อุปสรรค | 50Ω | |||
ระยะความถี่ | DC ~ 4GHz | |||
ความดันเฉพาะ | 2500VRMS (ระดับทะเลสูงสุด) | |||
โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS (ระดับน้ําทะเลสูงสุด) | |||
ความต้านทานต่อการปิด | ≥ 2000MΩ | |||
ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤6mΩ | ||
คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |||
VSMR | ≤ 1.3 | |||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

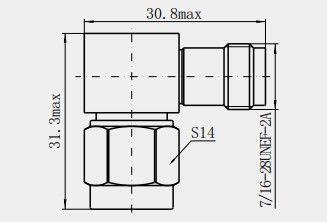

ภาพละเอียดของการทํางานสูง TNC มุมขวา ผู้ชายเพื่อหญิง RF โคอาเซียล Adapter Connector
หน่วย: ((มม)
ลักษณะ:
1. ความมั่นคงของการเชื่อมต่อ
โครงสร้างการเชื่อมต่อด้วยเชือก: การใช้โครงสร้างการเชื่อมต่อสกรู การออกแบบนี้ทําให้ตัวปรับเปลี่ยนสามารถติดตั้งได้อย่างมั่นคงกับอุปกรณ์หรือสายไฟ เมื่อเชื่อมต่อแม้ในสภาพสภาพสั่นสะเทือนต่อเนื่องระยะยาวหรือเมื่อถูกนํามาใช้กับแรงภายนอกที่ดึงโดยบังเอิญ แต่ยังการประกันความมั่นคงของเชื่อมต่อ เพื่อปกป้องความต่อเนื่องและความมั่นคงของการส่งสัญญาณ
2คุณสมบัติไฟฟ้า
ความต้านทานความแรงดันที่ดี: ปกติสามารถทนความดันที่สูงขึ้น, ตัวอย่างเช่นบางเครื่องปรับ TNC สามารถทนความดันสูงถึง 500V,ซึ่งทําให้พวกเขามีข้อดีที่ชัดเจนในบางส่วนของวงจรความแรงสูง, และสามารถปรับตัวได้ดีต่อสภาพแวดล้อมไฟฟ้าที่ซับซ้อน
ผลประกอบความถี่สูงที่ดี: ระยะความถี่ในการทํางานครอบคลุม 0-11GHz และสูงขึ้น (เช่น 0-18GHz) ยิ่งกว่าเครื่องเชื่อม RF อื่นๆ (เช่นเครื่องพับ BNC ที่ออกแบบมาสําหรับ 4GHz และต่ํากว่า)ดังนั้น เมื่อการจัดการกับสัญญาณความถี่สูง, มันสามารถลดการสูญเสียสัญญาณและการบิดเบือนได้อย่างมีประสิทธิภาพ, รับประกันว่าสัญญาณถูกส่งในสภาพคุณภาพสูง.
การใช้งาน:
สนามสื่อสาร
การก่อสร้างสถานีฐานไร้สาย: เมื่อก่อสร้างเครือข่ายการสื่อสารไร้สาย, เครื่องปรับ TNC ใช้ในการเชื่อมอุปกรณ์ RF, ระบบแอนเทนน์และสายส่งในสถานีฐาน.มันสามารถให้ความมั่นคงและประสิทธิภาพการส่งสัญญาณระหว่างหลายเส้นทาง, ลดการสูญเสียสัญญาณและการรบกวน และปรับปรุงคุณภาพการสื่อสารและการครอบคลุมของสถานีฐานตัวปรับ TNC ถูกใช้อย่างแพร่หลายในการเชื่อมต่อสถานีฐานและแอนเทนเนียอาร์เรย์เพื่อให้แน่ใจว่าการส่งข้อมูลความเร็วสูง.
การสื่อสารผ่านดาวเทียม: เครื่องปรับ TNC มีบทบาทสําคัญในการเชื่อมต่ออุปกรณ์ของสถานีพื้นที่สื่อสารผ่านดาวเทียมเครื่องให้อาหารแอนเทนน์และเครื่องมืออื่น ๆ ที่เกี่ยวข้องเพื่อให้เกิดการส่งสัญญาณ RF คุณภาพสูงระหว่างสถานีบนพื้นดินและดาวเทียม เพื่อรับรองความมั่นคงและความน่าเชื่อถือของการสื่อสารดาวเทียม.
ระบบส่งและรับวิทยุ: ในระบบส่งและรับของสถานีวิทยุและสถานีออกอากาศ เครื่องปรับ TNC สามารถใช้ในการเชื่อมต่อเครื่องส่ง, เครื่องรับอินเทนเนสและอุปกรณ์อื่น ๆ เพื่อรับประกันการส่งสัญญาณเสียงและวิดีโอที่แม่นยํา, และปรับปรุงผลและคุณภาพของการออกอากาศ
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
