| Product name: | TNC RF Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Impedance: | 50Ω | Design Standard: | IEC 60169-17 |
| Contact material: | Brass, BeCu | Material: | Brass |
| Durability: | 500 Cycles | Type: | Straight |
| Application: | RF |

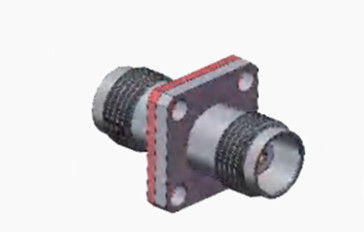

TNC กันน้ํา สายต่อ RF โคอาเซียล สายต่อตรงหญิงต่อหญิง
ผลิตภัณฑ์ซีรีส์ TNC เป็นตัวแปรแบบหมุนของเครื่องเชื่อม BNC ที่แตกต่างกันด้วยกลไกการจับคู่หมุน-หมุนและหน่วยกันน้ํารักษาอัตราต่อรอง 50 Ohm อย่างต่อเนื่องและทํางานภายในช่วงความถี่ DC-11 GHzมีประเภทหลักของเครื่องเชื่อม TNC สองประเภท: เบื้องหลังและมาตรฐาน polarity โดยทั่วไปทําจากส่วนประกอบ die- cast และ moldedคอนเนกเตอร์ราคาถูกเหล่านี้ เหมาะสําหรับการใช้งานทางการค้าที่หลากหลายแม้ว่าผลงานของพวกเขาอาจไม่ตรงกับผลิตภัณฑ์อุตสาหกรรมหรือคุณภาพสูง แต่พวกมันถูกใช้อย่างแพร่หลายสําหรับการเชื่อมต่อแอนเทนเน่ และมีการใช้งานมากมายในด้านเครื่องบิน การสื่อสารและภาคอุตสาหกรรมทั่วไปนอกจากนี้, polarity กลับและ 75 ออห์มรุ่นของเครื่องเชื่อม TNC ยังมีให้เลือก.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
คุณสมบัติไฟฟ้า | ||||
อุปสรรค | 50Ω | |||
ระยะความถี่ | DC ~ 4GHz | |||
ความดันเฉพาะ | 2500VRMS (ระดับทะเลสูงสุด) | |||
โดเลคทริก ความตึงเครียด-ความต้านทาน | 750VRMS (ระดับน้ําทะเลสูงสุด) | |||
ความต้านทานต่อการปิด | ≥ 2000MΩ | |||
ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤6mΩ | ||
คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |||
VSMR | ≤ 1.3 | |||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
ภาพวาดรายละเอียด
ลักษณะ:
1. ผลงานทางกลที่น่าเชื่อถือ
การเชื่อมต่อแบบเส้นใยแข็ง: การเชื่อมต่อแบบเส้นใยที่โดดเด่น เมื่อเทียบกับเครื่องเชื่อมสายพัดไม้ประเพณี, การเชื่อมต่อมีความมั่นคงและน่าเชื่อถือมากขึ้น, ไม่ง่ายที่จะปลดปล่อยในสภาพแวดล้อมการสั่นสะเทือน,สามารถรักษาความมั่นคงของการส่งสัญญาณได้อย่างมีประสิทธิภาพ
การออกแบบที่ป้องกันการปลดออก: เครื่องเชื่อมแบบมีเส้นมีฟังก์ชันล็อคตัวเอง ซึ่งสามารถป้องกันการเชื่อมโดยไม่บังเอิญระหว่างการใช้งานได้อย่างมีประสิทธิภาพการปรับปรุงความน่าเชื่อถือและความปลอดภัยของการเชื่อมต่อ.
ความทนทานสูง: สามารถทนต่อการกดและถอดการทํางานหลายครั้ง, เครื่องเชื่อม TNCทั่วไปสามารถทนต่อการกดและถอดอย่างน้อย 500 ครั้งโดยไม่เสียหายเหมาะสําหรับการใช้งานที่ต้องการการเชื่อมต่อและตัดต่อบ่อย ๆ.
2ผลงานกันน้ําดีเยี่ยม
โครงสร้างปิด: ส่วนของเครื่องเชื่อม ใช้โครงสร้างปิดพิเศษ เช่น O-ring ซึ่งสามารถป้องกันความชื้น ฝุ่น และสารภายนอกอื่นๆ ให้เข้าสู่เครื่องเชื่อมได้อย่างมีประสิทธิภาพและปกป้องจุดเชื่อมต่อจากความเสียหาย.
เกรดกันน้ําสูง: โดยปกติกับเกรดกันน้ําสูง สามารถทํางานได้อย่างมั่นคงในสภาพแวดล้อมกลางแจ้งที่รุนแรงหรือสภาพความชื้นเพื่อให้แน่ใจว่าการส่งสัญญาณไม่ได้ถูกกระทบโดยความชื้น
การใช้งาน:
สาขาอัตโนมัติอุตสาหกรรม
การเชื่อมต่อระหว่างเซ็นเซอร์และตัวควบคุม: ในระบบควบคุมอัตโนมัติอุตสาหกรรม, เซ็นเซอร์ต่าง ๆ (เช่น เซ็นเซอร์อุณหภูมิ, เซ็นเซอร์ความดัน, เซ็นเซอร์ตําแหน่ง, ฯลฯ)) จําเป็นต้องส่งสัญญาณทางกายภาพที่รวบรวมไปยังผู้ควบคุมเพื่อการประมวลผลและการวิเคราะห์.TNC adapters สามารถเชื่อมต่อสายไฟระหว่างเซ็นเซอร์และตัวควบคุม เพื่อให้เกิดการส่งข้อมูลที่แม่นยําเพื่อให้ผู้ควบคุมสามารถควบคุมอุปกรณ์อุตสาหกรรมได้อย่างแม่นยํา โดยใช้สัญญาณจากเซ็นเซอร์อัดแปลง TNC เชื่อมเคเบิลระหว่างเซ็นเซอร์และตัวควบคุมเพื่อการส่งข้อมูลที่แม่นยําทําให้เครื่องควบคุมสามารถควบคุมอุปกรณ์อุตสาหกรรมได้อย่างแม่นยํา ตามสัญญาณของเซ็นเซอร์.
การเชื่อมต่อระหว่างตัวขับเคลื่อนและระบบควบคุม: เช่นเดียวกับในอุตสาหกรรมอัตโนมัติ เครื่องขับเคลื่อน (เช่นมอเตอร์, วาล์ว, กระปุก, ฯลฯ)) ต้องรับคําสั่งจากระบบควบคุมและดําเนินการที่เกี่ยวข้อง. tnc adapters สามารถใช้ในการเชื่อมต่อสายเคเบิลระหว่างตัวขับเคลื่อนและระบบควบคุม เพื่อให้แน่ใจว่าคําสั่งการควบคุมถูกต้องและให้แน่ใจว่ากระบวนการผลิตอุตสาหกรรมจะดําเนินการอย่างเรียบร้อย.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
