รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | สีเหลือง |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |

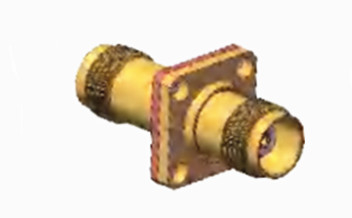

TNC ทองแดง Hermeticity สายตรง หญิงไปยัง หญิง RF โคเอชชียล Connector
ผลิตภัณฑ์ซีรีย์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC โดยมีเส้นใยสกรูสําหรับการจับคู่ที่ปลอดภัยและหน่วยกันน้ําที่มีอุปสรรค 50 Ohm ที่คงที่, ใช้งานในช่วงความถี่ DC-11GHz มี 2 ประเภทหลักของเครื่องเชื่อม TNC: แบบมาตรฐานและแบบกลับมุมคอนเนกเตอร์ที่มีราคาประหยัดเหล่านี้โดยทั่วไปรวมส่วนประกอบ die- cast และ moldedแม้ว่าผลงานของพวกเขาอาจไม่ตรงกับผลิตภัณฑ์อุตสาหกรรมหรือคุณภาพสูง แต่พวกเขาเป็นที่เหมาะสมสําหรับการใช้งานทางการค้าที่หลากหลายเครื่องเชื่อม TNC มีการใช้งานมากมายในเครื่องบิน, การสื่อสาร, และตลาดอุตสาหกรรมทั่วไป
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |

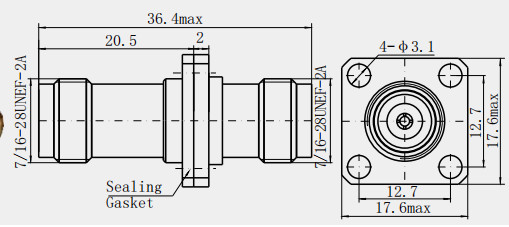

ภาพวาดรายละเอียด
ลักษณะ:
1คุณสมบัติทางกล
ความมั่นคงของการเชื่อมต่อแบบ Threaded: ด้วยการเชื่อมต่อแบบ Threaded มันแข็งแกร่งกว่าการเชื่อมต่อแบบ Snap และสามารถรักษาความมั่นคงในการเชื่อมต่อภายใต้สภาพแวดล้อมการสั่นสะเทือนสูงที่เหมาะสําหรับเครื่องบินอวกาศ, สถานีฐานการสื่อสารและโอกาสอื่น ๆ ที่มีความต้องการสูงต่อความมั่นคงของเชื่อมต่อ
การออกแบบที่ป้องกันการลด: เครื่องเชื่อมแบบมีเส้นมีฟังก์ชันล็อคตัวเองซึ่งสามารถป้องกันการเชื่อมต่อได้อย่างมีประสิทธิภาพจากการปลดปล่อยโดยบังเอิญระหว่างการใช้งาน และปรับปรุงความน่าเชื่อถือของการเชื่อมต่อ.
ความทนทานสูง: สามารถทนต่อการกดและถอดการทํางานหลายครั้ง, เครื่องเชื่อม TNCทั่วไปสามารถทนต่อการกดและถอดอย่างน้อย 500 ครั้งโดยไม่เสียหายเหมาะสําหรับการใช้งานที่ต้องการการเชื่อมต่อและตัดต่อบ่อย ๆ.
2ความสามารถในการปรับตัวต่อสิ่งแวดล้อม
ผลงานกันน้ําที่ดีเยี่ยม: ส่วนเชื่อมของโครงสร้างประปา เช่น อุปกรณ์ประปา O-ring เป็นต้น สามารถป้องกันความชื้นได้อย่างมีประสิทธิภาพฝุ่นและสารภายนอกอื่น ๆ เข้าสู่ภายในเครื่องเชื่อม, เพื่อปกป้องผลงานไฟฟ้าและคุณสมบัติกลของเครื่องเชื่อมจากความเสียหาย เหมาะสําหรับภายนอก, หนาวหรือฝุ่นและสภาพแวดล้อมที่รุนแรงอื่น ๆ
ความต้านทานต่อการกัดกรอง: ปกติทําจากทองแดง, เหล็กไร้ขัดกรองและวัสดุอื่น ๆ และหลังจากการบํารุงผิว เช่น ทองคํา, นิเคิล, ฯลฯ มีความต้านทานต่อการกัดกรองที่ดีสามารถอยู่ในกรดและเกลือและสภาพแวดล้อมที่กัดกรองอื่น ๆ ในงานที่มั่นคงระยะยาว.
การใช้งาน:
1อุปกรณ์การแพทย์
การเชื่อมต่ออุปกรณ์ MRI: ในอุปกรณ์การถ่ายภาพด้วยแม่เหล็ก (MRI) สามารถใช้ตัวปรับ TNC เพื่อเชื่อมต่อส่วนประกอบ เช่น เครื่องแปลงสัญญาณและสายส่งข้อมูล เพื่อให้แน่ใจว่าสัญญาณแม่เหล็กในร่างกายมนุษย์สามารถถูกต้อง, การประมวลผลและการส่งต่อเพื่อผลิตภาพ MRI คุณภาพสูง
การเชื่อมต่ออุปกรณ์ฉายเสียง: สําหรับอุปกรณ์วินิจฉัยฉายเสียงฉายเสียง สามารถใช้เครื่องปรับ TNC เพื่อเชื่อมต่อโซนฉายเสียง, เครื่องเสริมสัญญาณและจอแสดงให้สัญญาณฉายเสียงผ่านได้อย่างเรียบร้อย และแสดงภาพที่ชัดเจนบนจอ เพื่อช่วยแพทย์ในการวินิจฉัย.
2อัตโนมัติอุตสาหกรรม
การเชื่อมต่อระหว่างเซ็นเซอร์และตัวควบคุม: ในระบบควบคุมอัตโนมัติอุตสาหกรรม, เซ็นเซอร์ทุกชนิด (เช่น เซ็นเซอร์อุณหภูมิ, เซ็นเซอร์ความดัน, เซ็นเซอร์ตําแหน่ง, ฯลฯ)) จําเป็นต้องส่งสัญญาณปริมาณทางกายภาพที่รวบรวมไปยังตัวควบคุมเพื่อการประมวลผลและวิเคราะห์และตัวปรับ TNC สามารถเชื่อมต่อสายไฟระหว่างเซ็นเซอร์และตัวควบคุม เพื่อให้เกิดการส่งข้อมูลที่แม่นยําซึ่งทําให้ผู้ควบคุมสามารถควบคุมอุปกรณ์อุตสาหกรรมได้อย่างแม่นยํา โดยใช้สัญญาณจากเซ็นเซอร์อัดแปลง TNC เชื่อมเคเบิลระหว่างเซ็นเซอร์และตัวควบคุมเพื่อการส่งข้อมูลที่แม่นยําทําให้ผู้ควบคุมสามารถควบคุมอุปกรณ์อุตสาหกรรมได้อย่างแม่นยําตามสัญญาณของเซ็นเซอร์.
การเชื่อมต่อระหว่างตัวขับเคลื่อนและระบบควบคุม เช่นเดียวกับในอุตสาหกรรมอัตโนมัติ เครื่องขับเคลื่อน (เช่น มอเตอร์, วาล์ว, กระปุก, เป็นต้น)) ต้องรับคําสั่งจากระบบควบคุมและดําเนินการที่เกี่ยวข้อง. tnc adapters สามารถใช้ในการเชื่อมต่อสายเคเบิลระหว่างตัวขับเคลื่อนและระบบควบคุม เพื่อให้แน่ใจว่าคําสั่งการควบคุมถูกต้องและให้แน่ใจว่ากระบวนการผลิตอุตสาหกรรมจะดําเนินการได้อย่างราบรื่น.
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
