IEC 60169-17 การออกแบบมาตรฐานตรง TNC ชายต่อหญิง RF Adapter โคอาเซียล Connector Nickel Plated
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อสายเคเบิล TNC | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | สีเหลือง |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อม RF Adapter Coaxial โนเคิล,สายดัดแปลง RF TNC ตรง เครื่องเชื่อม coaxial |
||
การทํางานสูง TNC ชายต่อหญิง RF Adapter โคเอชเชียล Connector Nickel Plated
ซีรี่ย์ TNC เป็นตัวแปรที่มีเส้นใยของเครื่องเชื่อม BNC ที่โดดเด่นด้วยกลไกการเชื่อมต่อเส้นใยสกรูที่ปลอดภัยเครื่องเชื่อมต่อกันน้ําให้ความจํากัด 50 Ohm ที่คงที่ และถูกปรับแต่งให้เหมาะกับช่วงความถี่ DC ถึง 11 GHzมีให้บริการในรุ่นแบบมาตรฐานและสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดสกัดใช้กันอย่างแพร่หลายในการเชื่อมต่อแอนเทนน์, พวกเขายังมีบทบาทสําคัญในระบบราดาร์, การสื่อสารไร้สาย, และการใช้งานอุตสาหกรรมต่าง ๆ. นอกจากนี้, ตัวแปร 75 โอฮมและตัวเลือก polarity กลับเพิ่มความหลากหลายของพวกเขามากขึ้น.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |

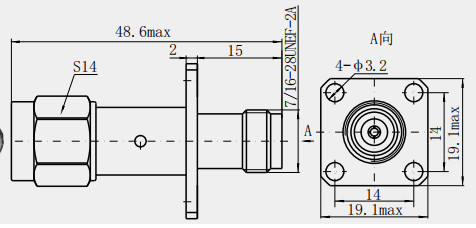

ภาพวาดรายละเอียด
ลักษณะ:
1การสูญเสียการกลับสูง: โดยปกติกับการสูญเสียการกลับสูง (การสูญเสียการสะท้อน), ป้องกันการสะท้อนสัญญาณอย่างมีประสิทธิภาพ, ลดการขัดแย้งและการบิดเบือนสัญญาณมากขึ้น, ปรับปรุงคุณภาพการส่งสัญญาณ
2อุปสรรคการกันไฟฟ้าที่ดีและความสามารถในการทนความตึงเครียด: มันมีอุปสรรคการกันไฟฟ้าสูงและความสามารถในการทนความตึงเครียด, โดยทั่วไปสามารถทนความตึงเครียด 1500Vเหมาะสําหรับการทํางานที่มั่นคงในสภาพแวดล้อมความดันสูง.
3VSWR ต่ํา: ปกติมี VSWR ต่ํา เพื่อให้มั่นคงและคงของการส่งสัญญาณภายในเครื่องเชื่อม
การใช้งาน:
สนามทดสอบและวัด
1อุปกรณ์การทดสอบ RF: เครื่องปรับ TNC ถูกใช้เป็นส่วนประกอบในการเชื่อมต่อในการทดสอบและการวัดสัญญาณ RF เช่น การเชื่อมต่อเครื่องกําเนิดสัญญาณเครื่องวิเคราะห์สเปคตรัมและอุปกรณ์การทดสอบอื่น ๆ ที่มีอุปกรณ์ในการทดสอบหรือแอนเทนเน่, เพื่อวัดปริมาตรของสัญญาณ RF อย่างแม่นยํา เช่น ความถี่, พลังงาน, VSWR เป็นต้นคุณสมบัติการสูญเสียน้อยและสูญเสียกลับสูงของเครื่องปรับ TNC สามารถรับประกันความแม่นยําและความน่าเชื่อถือของผลการทดสอบ.
2. เครื่องวิเคราะห์เครือข่าย: เครื่องวิเคราะห์เครือข่ายใช้ในการวัดปริมาตรการกระจายและลักษณะ impedance ของเครือข่าย RF เป็นต้นTNC adapter สามารถใช้ในการเชื่อมต่อเครื่องวิเคราะห์เครือข่ายกับวงจร RF หรืออุปกรณ์ที่จะได้รับการทดสอบ, ซึ่งสะดวกในการวัดและวิเคราะห์ปริมาตร RF หลากหลาย. ความเหมาะสมที่ดีและการซ้ํามันทําให้กระบวนการทดสอบสะดวกและมีประสิทธิภาพมากขึ้น.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม TNC, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
