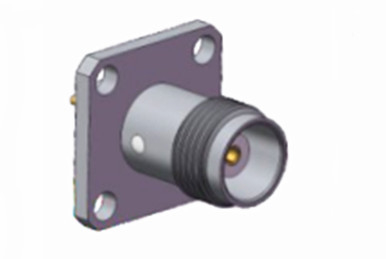

เครื่องเชื่อมโคเอ็กซี่ RF สายตรงแบบแฮร์เมติก TNC เพศหญิงที่มีประสิทธิภาพสูง สําหรับการใช้งาน PCB
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ TNC RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ความทนทาน: | 500 รอบ |
| วัสดุติดต่อ: | ทองเหลือง, BeCu | วัสดุ: | สีเหลือง |
| มาตรฐานการออกแบบ:: | IEC 60169-17 | ประเภท: | ตรง |
| เน้น: | เครื่องเชื่อม RF Coaxial สายตรงแบบแฮร์เมติก,การใช้งาน PCB RF Coaxial Connector |
||
เครื่องเชื่อมโคเอ็กซี่ RF สายตรงแบบแฮร์เมติก TNC เพศหญิงที่มีประสิทธิภาพสูง สําหรับการใช้งาน PCB
ซีรี่ย์ TNC เป็นการพัฒนาของเครื่องเชื่อม BNC ที่มีเส้นใยและเชื่อมต่อกันน้ําให้อุปสรรคและฟังก์ชันแบบเดียวกัน 50 ออห์ม ผ่านสายคลื่น DC ถึง 11GHzมีตัวประเภทของเครื่องเชื่อม TNC มีสองแบบ: แบบมาตรฐานและแบบกลับมุมที่อาจไม่ตรงกับผลงานของสินค้าอุตสาหกรรมหรือสินค้าระดับพรีเมี่ยม, พวกเขายอดเยี่ยมในการใช้งานทางการค้าที่หลากหลาย. โดยทั่วไปใช้ในการเชื่อมต่อแอนเทนเน่, เครื่องเชื่อมต่อ TNC พบการใช้งานที่กว้างขวางในเครื่องบิน, การสื่อสาร, และสาขาอุตสาหกรรมต่าง ๆ. นอกจากนี้,ความขั้วกลับและรุ่น 75 โอฮมของเครื่องเชื่อม TNC ยังสามารถเข้าถึงได้.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC ~ 4GHz
|
|||
|
ความดันเฉพาะ
|
2500VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
750VRMS (ระดับน้ําทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 2000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส
|
ผ่าตัดภายนอก
|
≤6mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤ 1.5mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
รายละเอียดทางกล
| มาตรฐานการออกแบบ | IEC 60169-17 |
| สอดคล้องกับ RoHS | ใช่ |
| การปิดการติดต่อศูนย์ | สับ |
| การปิดการติดต่อภายนอก | สับ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 13.6N สูงสุด |
| พลังปลดการจับคู่ | 13.6N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -30 ถึง +70 องศาเซลเซียส |

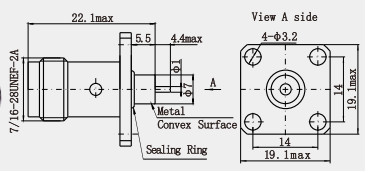

ภาพวาดรายละเอียด
ลักษณะ:
ความสามารถปรับตัวต่อสิ่งแวดล้อม
วัสดุที่มีคุณภาพสูง: ปกติทําจากทองแดงหรือสแตนเลส ผิวอาจเคลือบด้วยนิกเกิลหรือทองคําเพื่อเพิ่มความทนทานต่อการกัดสั่นและขยายอายุการใช้งานเครื่องเชื่อมบางส่วนก็กันน้ําได้, กันฝุ่นและคุณสมบัติอื่น ๆ เหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรือที่รุนแรง
ระยะอุณหภูมิที่กว้าง: ระยะอุณหภูมิการทํางานมักกว้าง เช่น เครื่องเชื่อมบางส่วนสามารถทํางานได้ปกติในช่วงอุณหภูมิ -65 °C ถึง +165 °Cเพื่อตอบสนองความต้องการในการใช้ในสภาพแวดล้อมที่แตกต่างกัน.
การใช้งาน:
1สนามตั้งตําแหน่งและการติดตาม
แอนเทนนาวัดทางดาวเทียม: ในหลายฉากภายนอก เช่น การแผนที่ทางภูมิศาสตร์ การสํารวจทะเล การติดตามความผินแผ่นดินไหว การติดตามการปรับปรุงสะพาน เป็นต้นเครื่องเชื่อม TNC เชื่อมต่อแอนเทนเนียวัดทางดาวเทียมกับอุปกรณ์ภายนอก, ส่งสัญญาณไร้สายและมอบพลังงาน และสามารถทําการวัดและตั้งตําแหน่งระดับเซนติเมตร
2สนามบินและอวกาศ
ระบบควบคุมการบิน: ใช้ในการเชื่อมต่ออุปกรณ์วิทยุที่เกี่ยวข้อง เพื่อให้แน่ใจว่าการสื่อสารทางการบินมีความแม่นยําและน่าเชื่อถือเพื่อรับรองการบินของเครื่องบินอย่างปลอดภัย และการควบคุมการบินอย่างเรียบร้อย.
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
