500 จันทร์ความทนทาน BMA สแตนเลส สายต่อ RF โคอาเซียลเพศหญิงที่มีการออกแบบแบบไมโครสตริป มาตรฐาน IEC 1169-33
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | เครื่องเชื่อม RF BMA | การชุบ: | ชุบนิกเกิล/ทอง |
|---|---|---|---|
| ความทนทาน: | 500 รอบ | วัสดุติดต่อ: | ทองเหลือง, BeCu |
| วัสดุ: | สแตนเลส | มาตรฐานการออกแบบ:: | IEC 1169-33 |
| ประเภท: | ตรง | เพศ: | หญิง |
| เน้น: | IEC 1169-33 RF โคอาเซียล คอนเนกเตอร์,ความทนทาน 500 จันทร์ RF โคเอชชียล Connector,การออกแบบไมโครสติป RF Coaxial Connector |
||

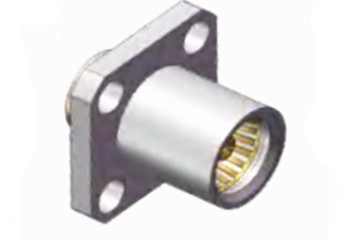

BMA สแตนเลสสตรี RF Coaxial Connector กับ Microstrip
เครื่องเชื่อม BMA ซีรีย์ ที่พัฒนาและผลิตตามมาตรฐาน IEC1169-33 มีการออกแบบแผ่นสปริงใหม่ที่ทําให้การติดต่อที่น่าเชื่อถือและคุณสมบัติไฟฟ้าที่เพิ่มเติมเครื่องเชื่อมเหล่านี้ให้ข้อดีเฉพาะของความสามารถลอย axial และ radialรวมถึงระยะห่างที่น้อยที่สุดระหว่างจุดเชื่อมทุกจุด และโครงสร้างเบา ทําให้มันเหมาะสมสําหรับการใช้งานการจับคู่แบบบล๊อดในชาสซี่และกระเป๋าใช้กันอย่างแพร่หลายในการเชื่อมต่อแบบโมดูลสําหรับการประกอบดังกล่าว, ซีรีย์ BMA สามารถแลกเปลี่ยนกันได้กับสมาชิกระดับนานาชาติ ทําให้สะดวกต่อและแยกออกอย่างรวดเร็วพวกเขามักจะใช้ในการก่อตั้งการเชื่อมต่อสายเคเบิลประสาทในอุปกรณ์วิทยุและอุปกรณ์.

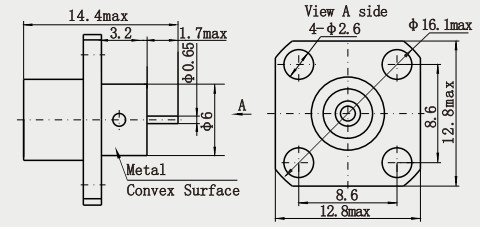

รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ohm | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 250 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤2.0mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง, เหล็กไร้ขัด | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.6N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -55 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ลักษณะ:
1การเชื่อมต่อแบบสไลด์ในแบบตาบอด: การเชื่อมต่อแบบนี้ไม่เพียงแต่สะดวกและรวดเร็วเท่านั้น แต่ยังหลีกเลี่ยงความไม่สะดวกและปัญหาที่อาจเกิดจากการเชื่อมต่อแบบเส้นใยเช่น ความยากลําบากในการขัดเส้นในพื้นที่แคบฯลฯ และในเวลาเดียวกัน ลดความเสี่ยงของการเชื่อมต่อที่ไม่น่าเชื่อถือ เนื่องจากการใช้งานหรือการปลดเส้น
2. ระดับการมาตรฐานสูง: เครื่องเชื่อม BMA ติดตามมาตรฐานและมาตรฐานสากลที่เกี่ยวข้องในการออกแบบและผลิตการประกันความสามารถในการแลกเปลี่ยนและความเข้ากันได้อย่างดีระหว่างเครื่องเชื่อม BMA ที่ผลิตโดยผู้ผลิตต่าง ๆ, ซึ่งส่งเสริมให้ผลิตภัณฑ์มีความหลากหลายและความสามารถในการทํางานร่วมกัน
การใช้งาน:
เครื่องทดสอบและเครื่องวัด
1เครื่องวิเคราะห์สเปคตรัม: เครื่องวิเคราะห์สเปคตรัมใช้ในการวัดลักษณะสเปคตรัมของสัญญาณสนามทางเข้าและทางออกของมันจําเป็นต้องใช้เครื่องเชื่อม RF coaxial เพื่อเชื่อมอุปกรณ์ภายใต้สายทดสอบและสายทดสอบ.BMA เครื่องเชื่อม RF โคอาชียัลสายไมโครสเตรปหญิงสามารถให้สัญญาณที่ตรงกันได้ดีและสูญเสียน้อย เพื่อปรับปรุงความแม่นยําของการวัดของเครื่องวิเคราะห์สเปคตรัม
2. เครื่องวิเคราะห์เครือข่ายเวกเตอร์: เครื่องวิเคราะห์เครือข่ายเวกเตอร์ถูกใช้ในการวัดปารามิเตอร์เครือข่าย เช่น ปารามิเตอร์การกระจาย, อุปทาน, ฯลฯและต้องการเครื่องเชื่อม RF coaxial เพื่อเชื่อมต่อเครือข่ายที่กําลังทดสอบกับเครื่องมือทดสอบ.BMA เครื่องเชื่อม RF coaxial สายยางไมโครสตริป ให้การส่งสัญญาณที่มั่นคงและผลการวัดที่แม่นยํา
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
