N เครื่องเชื่อม RF Coaxial Connector หญิง 4 หลุม พร้อม Microstrip
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | คอนเนคเตอร์โคแอกเชียล RF ชนิด N | การชุบ: | ชุบทอง / ชุบนิกเกิล |
|---|---|---|---|
| อุปสรรค: | 50Ω | ช่วงความถี่: | ดีซี~11GHz |
| รุ่น: | N-KFD469 | เพศ: | หญิง |
| วัสดุ: | สีเหลือง | ฉนวน: | ไฟเบอร์ |
| ความทนทาน: | 500 รอบ |
N เครื่องเชื่อม RF Coaxial Connector หญิง 4 หลุม พร้อม Microstrip
เครื่องเชื่อมประเภท N คือ เครื่องเชื่อมแบบประสาทเดียวกันที่มีการเชื่อมต่อแบบหมุน ซึ่งเป็นที่รู้จักด้วยความสามารถในการป้องกันการสั่นสะเทือนที่ดีและผลงานทางไฟฟ้าพวกเขาสนับสนุนความถี่ถึง 18GHz และเข้ากันได้กับสายไฟ RF หลายชนิดคอนเนกเตอร์เหล่านี้ถูกใช้อย่างแพร่หลายในแอพลิเคชั่น เช่น การบิน, การบินอากาศ, ราดาร์, ไมโครเวฟและสื่อสารดิจิตอล และอุปกรณ์ทดสอบและวัดเรานําเสนอบริการการปรับแต่งสําหรับสายเชื่อมชนิด n เพื่อตอบสนองความต้องการเฉพาะเจาะจงของลูกค้าของเรา.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 11GHz ((Max.18GHz) | |
| ความดันเฉพาะ | 1000VRMS* ((Max.Sea Level) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1500VRMS* ((Max.Sea Level) | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ≤0.5mΩ |
| คอนดิกเตอร์กลาง | ≤ 1.5mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | โฟสฟอร์ ทองแดง ทองคํา | |
| สัมผัสที่ทนทาน | โฟสฟอร สีทองแดง | เครื่องยนต์ |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| เครื่องจับสายไฟฟ้า | สีเหลือง | เครื่องเคลือบ nickel |
| อุปกรณ์กันไฟ | PTFE | |
| ก๊าซเกต | ยางซิลิโคน | |
| ความทนทาน | 500 วงจร | |

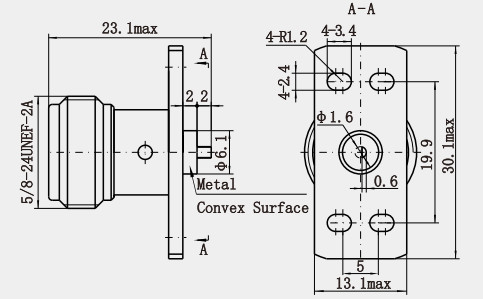

ภาพวาดรายละเอียด

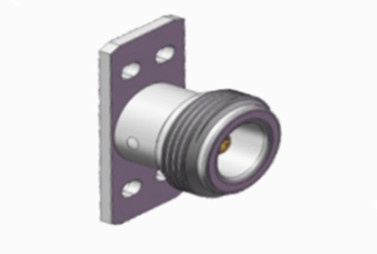

ภาพลวดลาย:
ลักษณะ:
1ความสูญเสียต่ํา: การรับใช้วัสดุที่มีคุณภาพสูงและกระบวนการผลิตที่แม่นยํา ความสูญเสียที่เกิดขึ้นระหว่างการส่งสัญญาณต่ํามากซึ่งช่วยในการปรับปรุงประสิทธิภาพและคุณภาพของการส่งสัญญาณ.
2การป้องกันสูง: เปลือกมักทําจากวัสดุโลหะที่มีผลการป้องกันไฟฟ้าแม่เหล็กที่ดีที่สามารถป้องกันการส่งสัญญาณได้อย่างมีประสิทธิภาพจากการส่งสัญญาณของอิเล็กทรอนิกส์ภายนอก.
การใช้งาน:
1คุณสมบัติไฟฟ้าที่มีประสิทธิภาพสูง: เครื่องเชื่อมไมโครสเตอปประเภท N มีการสูญเสียน้อยและมีประสิทธิภาพในการป้องกันสูงเพื่อรับรองความสมบูรณ์แบบและความแม่นยําของสัญญาณระหว่างการถ่ายทอดซึ่งทําให้มันสามารถใช้งานได้ดีในอุปกรณ์ความถี่สูงเช่น การสื่อสารไร้สาย การสื่อสารดาวเทียม และสาขาอื่นๆ
2ความสามารถในการปรับปรุงช่วงความถี่ที่กว้าง: เครื่องเชื่อมไมโครสตริปประเภท N รองรับการถ่ายทอดความถี่ที่กว้างจากความถี่ต่ําไปสูงและบางประเภทที่พัฒนาของ N-type connector สามารถถึง 18GHz หรือระยะความถี่ที่สูงกว่า เพื่อตอบสนองความต้องการของกรณีการใช้งานที่แตกต่างกัน.
3. การเชื่อมต่อทางกลที่น่าเชื่อถือ: ด้วยการเชื่อมต่อแบบเส้นใย, เครื่องเชื่อมต่อไมโครสเตอปประเภท N สามารถรักษาการเชื่อมต่อที่มั่นคงภายใต้สภาพแวดล้อมการสั่นและแรงกระแทกซึ่งลดความเสี่ยงของการผ่อนคลายการเชื่อมต่อหรือการตัดสัญญาณที่เกิดจากปัจจัยสิ่งแวดล้อม.
รายการสินค้า:
| เครื่องปรับรังสี |
| รวมเคเบิล RF |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| คลื่นนําไปยังตัวปรับ Coaxial |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การบรรจุและการจัดส่ง:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของN ประเภท เครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
