N Bulkhead ผู้หญิง RF โคเอชเชียล Connector กับ Microstrip

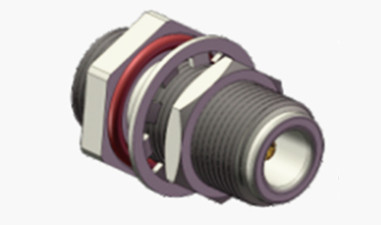

ภาพใหญ่ : N Bulkhead ผู้หญิง RF โคเอชเชียล Connector กับ Microstrip ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	n-kyd9

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	คอนเนคเตอร์โคแอกเชียล RF ชนิด N	การชุบ:	ชุบทอง / ชุบนิกเกิล
อุปสรรค:	50Ω	ช่วงความถี่:	ดีซี~11GHz
รุ่น:	n-kyd9	เพศ:	หญิง

N Bulkhead ผู้หญิง RF โคเอชเชียล Connector กับ Microstrip

เครื่องเชื่อมประเภท N เป็นอินเตอร์เฟซโคเอ็กซี่ที่มีเส้นใยที่ออกแบบด้วยความแม่นยํา ที่โด่งดังด้วยความทนทานต่อการสั่นสะเทือนที่โดดเด่น ผลงานทางไฟฟ้าที่ปรับปรุงให้ดีที่สุด และความสามารถในความถี่ที่ขยายออกไปขณะที่รุ่นมาตรฐานปกติจะรองรับถึง 11 GHz, การปรับปรุงที่ทันสมัยของเรา ทําให้ความกว้างแบนด์ในการทํางานสูงสุดถึง 18 GHzเครื่องเชื่อมแบบหลากหลายเหล่านี้รักษาความสมบูรณ์แบบของสัญญาณผ่านประเภทเคเบิล RF ที่หลากหลาย และเป็นองค์ประกอบที่สําคัญในระบบความน่าเชื่อถือสูงในด้านวิศวกรรมอากาศ, เครือข่ายเรดาร์, โทรคมนาคมไมโครเวฟ, การส่งข้อมูลดิจิตอล, และแพลตฟอร์มเครื่องมือ RFเราเชี่ยวชาญในการออกแบบการแก้ไขแบบ N ที่เหมาะสมเพื่อตอบโจทย์ความต้องการการใช้งานเฉพาะเจาะจงและความท้าทายด้านสิ่งแวดล้อม.

รายละเอียด

หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

คุณสมบัติไฟฟ้า
อุปสรรค	50Ω
ระยะความถี่	DC ~ 11GHz ((Max.18GHz)
ความดันเฉพาะ	1000VRMS* ((Max.Sea Level)
โดเลคทริก ความตึงเครียด-ความต้านทาน	1500VRMS* ((Max.Sea Level)
ความต้านทานต่อการปิด	≥ 5000MΩ
ความต้านทานกลาง	ผ่าตัดภายนอก	≤0.5mΩ
	คอนดิกเตอร์กลาง	≤ 1.5mΩ
VSWR	≤ 1.3
คุณสมบัติวัสดุและเครื่องกล
คอนดิกเตอร์ศูนย์	เพศชาย	เนื้อทองแดง
	หญิง	โฟสฟอร์ ทองแดง ทองคํา
สัมผัสที่ทนทาน	โฟสฟอร สีทองแดง	เครื่องยนต์
กล่อง / โฮสติ้ง	ทองแดง สแตนเลส	ทองเคลือบ Passivation
เครื่องจับสายไฟฟ้า	สีเหลือง	เครื่องเคลือบ nickel
อุปกรณ์กันไฟ	PTFE
ก๊าซเกต	ยางซิลิโคน
ความทนทาน	500 วงจร

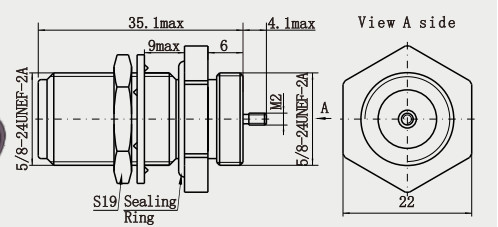

ภาพวาดรายละเอียด

N Bulkhead ผู้หญิง RF โคเอชเชียล Connector กับ Microstrip 0

N Bulkhead ผู้หญิง RF โคเอชเชียล Connector กับ Microstrip 1

ลักษณะ:

1. ความสามารถในการปรับปรุงได้หลากหลาย: เหมาะสมกับสายไฟ RF หลากหลายสาย (เช่นสายไฟครึ่งแข็ง,สายไฟยืดหยุ่น) สามารถแปลงกับสายไฟ SMA, BNC, TNC และสายไฟอื่น ๆ ผ่านตัวปรับเหมาะสําหรับอุปกรณ์ไมโครเวฟ, ท้องอากาศ, ราดาร์, อุปกรณ์ทดสอบและสาขาอื่นๆ 245.
2การจัดการพลังงานสูง: เหมาะสําหรับการใช้งาน RF ที่มีพลังงานสูง เช่น สถานีฐาน, เครื่องส่ง, การสื่อสารดาวเทียม เป็นต้นBNC) 36.
3การใช้งานที่สะดวกสบาย: การเชื่อมต่อด้วยเส้นขัดทําให้การติดและถอดสายได้อย่างรวดเร็วด้วยมือหรือเครื่องมือ
4- ปัญหาที่เป็นไปได้: ควรใส่ใจในการสมองอุปสรรค (50Ω และ 75Ω ไม่สามารถผสมผสานกันได้) การสะท้อนเพิ่มขึ้นเนื่องจากการสกัดและการถอนรวมถึงความเสียหายที่เกิดจากการใช้ผิด (เช่นการดึงมากเกินไป) 35.

การใช้งาน:

1.เครือข่ายโทรทัศน์เคเบิล: เชื่อมต่อเคเบิลโคเอชชียล 75Ω ในการส่งสัญญาณ (เช่นระบบ CATV) เพื่อรองรับการส่งสัญญาณแบบอนาล็อก / ดิจิตอล
2. เครื่องส่งเสียง: สนามออก RF สําหรับเครื่องส่งเสียง FM/UHF เพื่อทนต่อสัญญาณการออกเสียงพลังงานสูง
3การผลิตภาพยนตร์และโทรทัศน์: การเชื่อมไมโครโฟนไร้สายของกล้อง, อุปกรณ์ส่งวีดีโอ (เช่นการส่งไมโครเวฟ)
4อุปกรณ์ไมโครเวฟ: ส่งสัญญาณไมโครเวฟพลังงานสูงในเตาอบไมโครเวฟ อุปกรณ์ทําความร้อน RF
5- เครื่องตรวจจับราดาร์: การเชื่อมต่อ RF ด้านหน้าสําหรับราดาร์ป้องกันการชนรถยนต์, ราดาร์อากาศ
เครื่องเร่งอนุภาค/เสียงสะท้อนแม่เหล็กนิวเคลียร์: การส่งสัญญาณควบคุมความถี่สูงหรือพลังงาน RF ในอุปกรณ์วิจัยวิทยาศาสตร์
