ขั้วต่อโคแอกเชียล RF แบบ N-KYD13 ชุบทอง ตัวเมียแบบ Bulkhead พร้อมหมุดทองเหลือง

ภาพใหญ่ : ขั้วต่อโคแอกเชียล RF แบบ N-KYD13 ชุบทอง ตัวเมียแบบ Bulkhead พร้อมหมุดทองเหลือง ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	n-kyd13

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	คอนเนคเตอร์โคแอกเชียล RF ชนิด N	การชุบ:	ชุบทอง
เพศ:	หญิง	ช่วงความถี่:	ดีซี~11GHz
รุ่น:	n-kyd13	อุปสรรค:	50Ω
เน้น:	ขั้วต่อโคแอกเชียล RF แบบ N ตัวเมียแบบ Bulkhead , ขั้วต่อโคแอกเชียล RF แบบ N ตัวเมีย Microstrip , ขั้วต่อโคแอกเชียล RF แบบ N ตัวเมีย Bulkhead

N แผ่นผ่าตัดหญิง Microstrip RF Connector Coaxial ด้วย Pin ทองแดง

เครื่องเชื่อมประเภท N เป็นอินเตอร์เฟซโคอาชียัลที่มีเส้นใย ที่โด่งดังด้วยความทนทานต่อการสั่นแรงที่แข็งแรงและความถี่ในการทํางานทั่วไปสูงสุด 11 GHz กับรุ่นที่พัฒนาของเราขยายความสามารถนี้ไป 18 GHzคอนเนคเตอร์ที่หลากหลายเหล่านี้แสดงถึงความสมบูรณ์แบบของสัญญาณที่โดดเด่น ผ่านแพลตฟอร์มเคเบิลอาร์เอฟหลายอัน และพบการใช้งานอย่างกว้างขวางในวิศวกรรมอากาศ ระบบราดาร์ เทคโนโลยีไมโครเวฟการโทรคมนาคมดิจิตอล, เครื่องมือ RF และสภาพแวดล้อมการทดสอบความถี่สูง

เราเชี่ยวชาญในการผลิตวิธีแก้ปัญหาแบบแบบ N เพื่อตอบสนองความต้องการทางเทคนิคที่หลากหลายความสามารถในการปรับแต่งของเรารวมทิศทางของเครื่องเชื่อม (แบบมาตรฐานหรือมุมขวา), สไตล์การติดตั้ง (การติดตั้งแผ่น, การติดตั้งชัสซี่, หรือการติดตั้งฟลานจ์) และการตั้งค่าตัวปรับที่เชี่ยวชาญ เพื่อรับรองการบูรณาการอย่างแม่นยํากับความต้องการของระบบที่พิเศษของคุณ

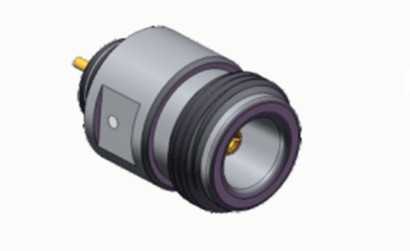

ขั้วต่อโคแอกเชียล RF แบบ N-KYD13 ชุบทอง ตัวเมียแบบ Bulkhead พร้อมหมุดทองเหลือง 0

รายละเอียด

หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

คุณสมบัติไฟฟ้า
อุปสรรค	50Ω
ระยะความถี่	DC ~ 11GHz ((Max.18GHz)
ความดันเฉพาะ	1000VRMS* ((Max.Sea Level)
โดเลคทริก ความตึงเครียด-ความต้านทาน	1500VRMS* ((Max.Sea Level)
ความต้านทานต่อการปิด	≥ 5000MΩ
ความต้านทานกลาง	ผ่าตัดภายนอก	≤0.5mΩ
	คอนดิกเตอร์กลาง	≤ 1.5mΩ
VSWR	≤ 1.3
คุณสมบัติวัสดุและเครื่องกล
คอนดิกเตอร์ศูนย์	เพศชาย	แบรส เครื่องเคลือบ nickel
	หญิง	โฟสฟอร์ทองแดง เครื่องเคลือบ nickel
สัมผัสที่ทนทาน	โฟสฟอร สีทองแดง	เครื่องเคลือบ nickel
กล่อง / โฮสติ้ง	ทองแดง, เหล็กไร้ขัด	เครื่องเคลือบ nickel
เครื่องจับสายไฟฟ้า	สีเหลือง	เครื่องเคลือบ nickel
อุปกรณ์กันไฟ	PTFE
ก๊าซเกต	ยางซิลิโคน
ความทนทาน	500 วงจร

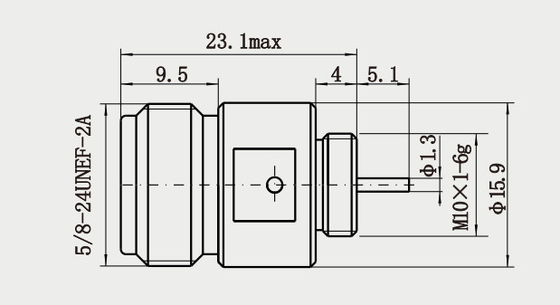

ภาพวาดรายละเอียด

ขั้วต่อโคแอกเชียล RF แบบ N-KYD13 ชุบทอง ตัวเมียแบบ Bulkhead พร้อมหมุดทองเหลือง 1

ลักษณะ:

1คุณสมบัติทางกล
การออกแบบการเชื่อมโยงแบบหมุน: การเชื่อมโยงที่น่าเชื่อถือผ่านการกระชับหมุน, ให้ความมั่นคงทางเครื่องกลที่ดีและความทนทานต่อการสั่นสะเทือน, เหมาะสําหรับสภาพแวดล้อมการสั่นสะเทือน (เช่นเครื่องบินอวกาศ,อุปกรณ์รถยนต์.
การติดตั้งหลายแบบ: รองรับการติดตั้งแบบตรง, มุมขวา, ปรับ Flange Mount หรือ Bulkhead Mount เพื่อตอบสนองความต้องการพื้นที่ที่แตกต่างกัน
ความทนทาน: วัสดุโลหะ (เช่นทองแดงหรือสแตนเลส) ร่วมกับการเคลือบ (เช่นการเคลือบทองคําหรือเงิน) เพื่อรับประกันความทนทานต่อการสกัดและความน่าเชื่อถือในระยะยาว

การใช้งาน:

1. การบินและอวกาศ
ระบบราดาร์: ใช้ในการเชื่อมต่อโมดูลรัดาร์และแอนเทนน์ เพื่อปรับตัวให้กับความต้องการในการส่งสัญญาณความถี่สูงและความแรงสูง14.
อุปกรณ์สงครามอิเล็กทรอนิกส์: ในระบบการสื่อสารและการบดบังทางทหาร เครื่องเชื่อม N ให้การเชื่อมเชื่อมที่น่าเชื่อถือ ที่ทนต่อการสั่นสะเทือน กันน้ําและกันฝุ่น14.
อุปกรณ์เครื่องบิน: ใช้ในระบบการสื่อสารและการนําทางในอากาศ, ปรับตัวต่ออุณหภูมิที่สูงสุดและสภาพแวดล้อมแรงกระแทกทางกล14.
2อุตสาหกรรมและวิจัย
การทดลองไมโครเวฟและ RF R & D: การสนับสนุนการทดสอบสัญญาณความถี่สูงและการบูรณาการอุปกรณ์ในสภาพแวดล้อมห้องปฏิบัติการ เช่นการออกแบบแอนเทนน์และการวิเคราะห์วัสดุ14.
ศูนย์ข้อมูลที่มีประสิทธิภาพสูง: สําหรับการเชื่อมต่อ RF ความเร็วสูงระหว่างเซอร์เวอร์และอุปกรณ์สื่อสารเพื่อรับรองความสมบูรณ์แบบของสัญญาณ
