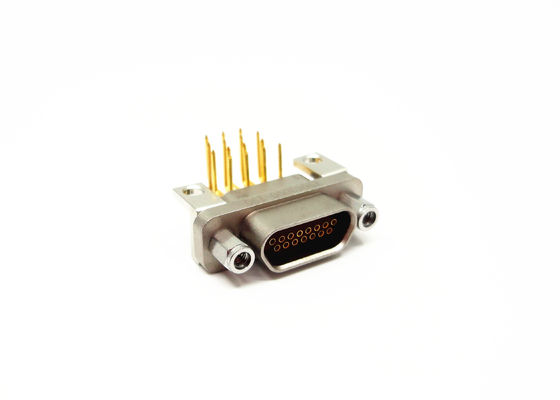

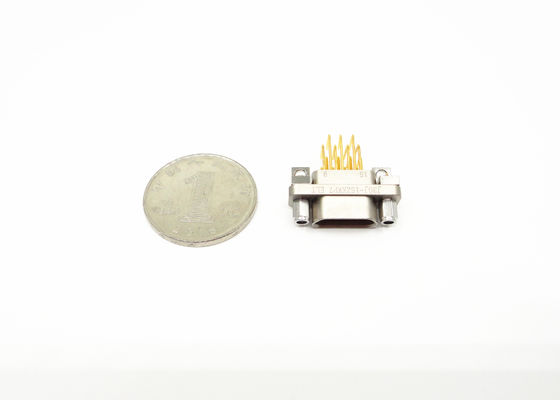

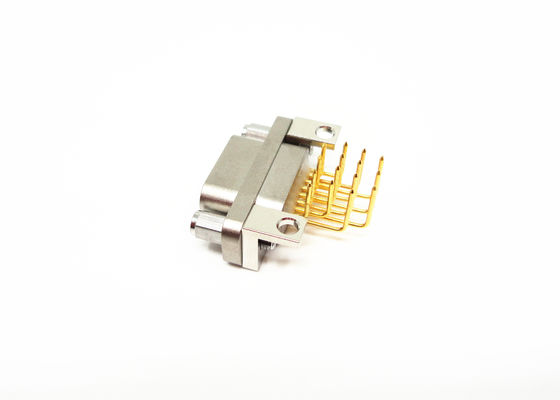

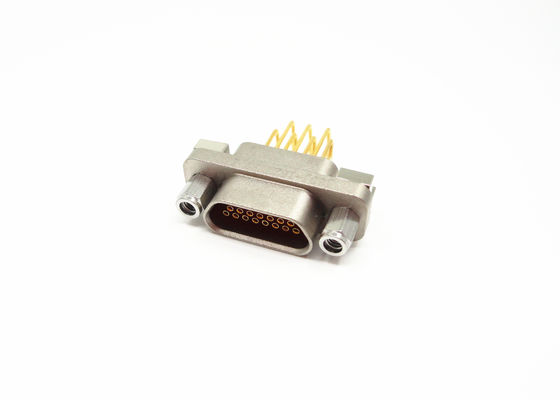

ผนวกกลางทอง 15 ติดต่อ ระยะทาง 2.54 x 2.54 J30J เครื่องเชื่อม Micro D ใช้สําหรับ PCB มุมขวา เชื่อมต่อ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ | ตัวนำด้านนอก: | อลูมิเนียมอัลลอย |
|---|---|---|---|
| ฉนวนอิเล็กทริก: | PBT | สวพ: | 800V |
| ระยะทางกริด: | 2.54 × 2.54 | ความต้านทานของฉนวน: | ≥5000MΩ |
| สายผสมพันธุ์: | AFR-250, ลวดสีขาว 0.1 ~ 0.15mm2 | ติดต่อเพศ: | ซ็อกเก็ตหญิง |
| อุปกรณ์เสริมล็อค: | หน้า 7 | อุณหภูมิในการทำงาน: | -55°C~+125°C |
| เน้น: | ขั้วต่อ J30J แบบไมโคร D ชุบทอง,ขั้วต่อ J30J แบบมุมฉาก PCB,ขั้วต่อ J30J ซีรีส์ ระยะพิทช์ 2.54 มม. |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ซีรีส์ J30J เป็นคอนเนคเตอร์ Micro D คุณภาพสูงที่ออกแบบมาสำหรับการใช้งานที่หลากหลายซึ่งต้องการการเชื่อมต่อที่เชื่อถือได้และปลอดภัย ด้วยโครงสร้างที่ทนทานและคุณสมบัติขั้นสูง คอนเนคเตอร์นี้จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ต้องการประสิทธิภาพสูง
ปลั๊ก J30J Elite Electronic มี 9 พิน, 15 พิน, 21 พิน, 25 พิน, 31 พิน, 37 พิน, 51 พิน คอนเนคเตอร์ซีรีส์ J30J เป็นโซลูชันที่หลากหลายสำหรับการใช้งานที่ต้องการคอนเนคเตอร์ความหนาแน่นสูงพร้อมดีไซน์สี่เหลี่ยม การกำหนดค่าพินช่วยให้สามารถส่งสัญญาณหรือสตรีมข้อมูลได้หลายรายการ ทำให้เหมาะสำหรับความต้องการการเชื่อมต่อที่ซับซ้อน
ไม่ว่าจะใช้ในอุปกรณ์อุตสาหกรรม ระบบการบินและอวกาศ อุปกรณ์ทางการแพทย์ หรือการใช้งานที่สำคัญอื่นๆ คอนเนคเตอร์ซีรีส์ J30J นำเสนอโซลูชันการเชื่อมต่อที่แข็งแกร่งและเชื่อถือได้ ขนาดกะทัดรัดและประสิทธิภาพที่เชื่อถือได้ทำให้เป็นตัวเลือกที่ต้องการสำหรับวิศวกรและนักออกแบบที่มองหาคอนเนคเตอร์ Micro D ที่เชื่อถือได้สำหรับโครงการของพวกเขา
คุณสมบัติ:
- ตัวนำกลาง:ทำจากโลหะผสมทองแดงพร้อมการชุบทอง เพื่อให้มั่นใจถึงการนำไฟฟ้าที่ดีเยี่ยมและการทนต่อการกัดกร่อน
- ความต้านทานฉนวน:เป็นไปตามมาตรฐาน ≥5000MΩ ให้ฉนวนที่เชื่อถือได้เพื่อป้องกันสัญญาณรบกวน
- อุปกรณ์จับคู่:เข้ากันได้กับอุปกรณ์เสริมหลากหลายประเภท รวมถึง P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11 และ P14 นำเสนอตัวเลือกการเชื่อมต่อที่หลากหลาย
- DWV:ทนแรงดันไฟฟ้าไดอิเล็กทริกได้ถึง 800V เพื่อความปลอดภัยและความน่าเชื่อถือในการใช้งานแรงดันไฟฟ้าสูง
พารามิเตอร์ทางเทคนิค:
| หน้าสัมผัส/พิน | 15 พิน |
| ความต้านทานฉนวน | ≥5000MΩ |
| เพศหน้าสัมผัส | ซ็อกเก็ตตัวเมีย |
| DWV | 800V |
| ฉนวนไดอิเล็กทริก | PBT |
| ตัวนำด้านนอก | โลหะผสมอลูมิเนียม ชุบนิกเกิล |
| ตัวนำกลาง | โลหะผสมทองแดง ชุบทอง |
| อุณหภูมิการทำงาน/การจัดเก็บ | -55℃~+125℃ |
| ระยะห่างพิทช์ | 2.54 x 2.54 |
| ประเภทการสิ้นสุด | หน้าสัมผัส PCB มุมฉาก |
ขนาดโครงร่างของคอนเนคเตอร์ J30J Micro D 15 พิน หน้าสัมผัส PCB มุมฉาก
อุปกรณ์เสริม P7:
ประเภท P7 เหมาะสำหรับการติดตั้งจากแผงด้านหน้าของหน้าสัมผัสแบบมุมฉากสำหรับ PCB เท่านั้น
แอปพลิเคชัน:
แอปพลิเคชัน:
- การบินและอวกาศ เรดาร์
- ระบบขีปนาวุธและนำทาง
- อุปกรณ์บนเครื่อง
- ระบบโทรคมนาคม
- ระบบนำทาง
- ศูนย์วิจัย
- บอร์ดต่อสาย
- การใช้งานทางการแพทย์
- บอร์ดต่อสายแบบติดตั้งบนพื้นผิว (SMT)
การบรรจุและการจัดส่ง:
บรรจุภัณฑ์ผลิตภัณฑ์:
คอนเนคเตอร์ซีรีส์ J30J ได้รับการบรรจุอย่างระมัดระวังในกล่องกระดาษแข็งที่แข็งแรงเพื่อให้แน่ใจว่าจัดส่งได้อย่างปลอดภัย คอนเนคเตอร์ห่อด้วยบับเบิ้ลกันกระแทกเพื่อป้องกันความเสียหายระหว่างการขนส่ง
ข้อมูลการจัดส่ง:
เมื่อสั่งซื้อสินค้าที่มีในสต็อก คอนเนคเตอร์ซีรีส์ J30J จะถูกจัดส่งภายใน 5-10 วันทำการ เรามีตัวเลือกการจัดส่งมาตรฐานพร้อมข้อมูลการติดตาม
