9.84-15GHz WR75 ถึง SMA สตรี ปลายการเปิดคลื่นนําไปยังตัวปรับ coax ทองแดง SMA / BJ120-KFE

9.84GHz~15GHz WR75 To SMA Female End Launch Waveguide To Coax Adapter

ความถี่ของอะแดปเตอร์ wave-guide to coax ดำเนินการโดย Elite Electronic (ELT) ครอบคลุม 5.4GHz-110GHz. ด้วยความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม จึงมีการใช้งานอย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ตัวนำคลื่นมี ตัวนำคลื่นมาตรฐานแบบสี่เหลี่ยมผืนผ้าและแบบสันคู่, และสามารถปรับแต่งตัวนำคลื่นที่ไม่ได้มาตรฐานได้ตามความต้องการของผู้ใช้ อินเทอร์เฟซการเชื่อมต่อแบบโคแอกเชียลประกอบด้วย N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 และ microstrip. อะแดปเตอร์ Waveguide to coax แบ่งออกเป็นสองประเภท: end Launch และ right angle launch จากการวางแนวอินเทอร์เฟซ ในบรรดาประเภท RA launch ยังสามารถใช้เป็น โครงสร้างกำลังสูง.



ข้อดี:

-อะแดปเตอร์ตัวนำคลื่นของเรามีความน่าเชื่อถือสูง ขนาดเล็ก และประสิทธิภาพที่ยอดเยี่ยม ฯลฯ ซึ่งทำให้มีการนำไปใช้อย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร ฯลฯ

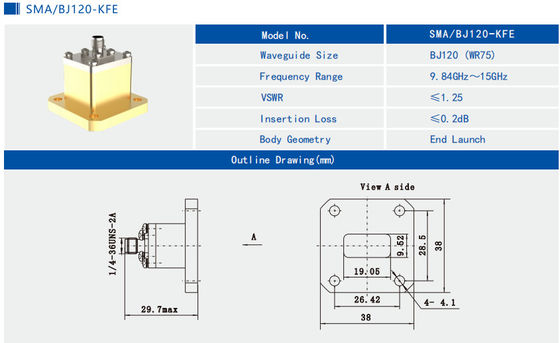

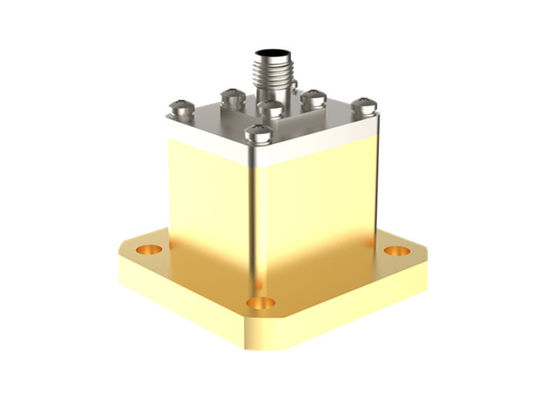

ภาพวาดโครงร่างและรูปภาพของ WR75 to SMA Female Waveguide to Coax Adapter SMA/BJ120-KFE:



ที่เกี่ยวข้อง SMA Female Waveguide to Coax Adapters ของ Elite Electronic.

หมายเลขรุ่น	คำอธิบาย	หมายเหตุ
SMA/BJ100-KFE2	WR90 to SMA female right angle adapters	8.2GHz~12.5GHz
SMA/BJ100-KF6	WR90 to SMA female right angle adapters	8.2GHz~12.5GHz
SMA/BJ120-KF6	WR75 to SMA female right angle adapters	9.84GHz~15GHz
SMA/BJ140-KFE	WR62 to SMA female end launch adapters	11.9GHz~18GHz
SMA/BJ140-KF15	WR62 to SMA female right angle adapters	11.9GHz~18GHz
SMA/BJ180-KFE5	WR51 to SMA female end launch adapters	14.5GHz~22GHz
SMA/BJ180-KF2	WR51 to SMA female right angle adapters	14.5GHz~22GHz







การอ้างอิงโยงของมาตรฐานตัวนำคลื่น
