รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อ SMP RF หน้าแปลน 2 รู | แบบอย่าง: | SMP-JFD30G-F |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz, 40GHz | ที่อยู่อาศัย: | สแตนเลส, ทู่ |
| รายชื่อผู้ติดต่อ: | โลหะผสมทองแดง, การชุบทอง | แบบฟอร์มอินเทอร์เฟซ: | กักขังเต็มรูปแบบ |
| ความต้านทาน: | 50Ω | ความต้านทานของฉนวน: | >5,000MΩ |
| สวพ: | 500V | สไตล์เมาท์: | ตัวยึดหน้าแปลน 2 รู |
| ฉนวน: | ไฟเบอร์ | ความลึกของการมีส่วนร่วม: | 2.79มม |
| อุณหภูมิ: | -55°C~+125°C | คลังสินค้า: | ไม่สามารถใช้ได้ |
| รายชื่อผู้ติดต่อ: | โลหะผสมทองแดงชุบทองคำ | ความต้านทาน: | 50Ω |
| ที่อยู่อาศัย: | สแตนเลส, passivation | ||
| เน้น: | พล็อกเพศชาย SMP,SMP ชายพล็อก 2 หลุม,SS เครื่องเชื่อมไมโครสติปเต็มตัว |
||
ขั้วต่อ RF SMP เป็นขั้วต่อโคแอกเชียล RF แบบ subminiature แบบกดเข้า ออกแบบมาสำหรับการใช้งานความถี่สูงถึง 40Ghz เป็นที่รู้จักในด้านขนาดที่กะทัดรัดและประสิทธิภาพที่เชื่อถือได้ ทำให้เหมาะสำหรับการใช้งานในอุปกรณ์อิเล็กทรอนิกส์ ระบบ การสื่อสาร สเตคอม เรดาร์ และอื่นๆ สำหรับการเชื่อมต่อระหว่างบอร์ด สามารถประหยัดพื้นที่ติดตั้งขนาดใหญ่เพื่อให้ได้การเชื่อมต่อบอร์ดความหนาแน่นสูง ขั้วต่อ RF SMP ตัวผู้มีสามโครงสร้าง: แบบเต็มเดือย แบบจำกัดเดือย (เรียกว่า semi detent, half detent) และแบบเรียบ (รวมถึง catcher's mitt)
ตามการใช้งานที่แตกต่างกัน ผู้ใช้สามารถเลือกขั้วต่อ RF SMP ตัวผู้ที่มีโครงสร้างต่างกันได้ เมื่อผู้ใช้ไม่ต้องการการรบกวนความถี่ พวกเขาสามารถเลือกแบบเต็มเดือย แบบเต็มเดือยมีแรงยึดการเชื่อมต่อสูงสุด ประสิทธิภาพการต้านทานการสั่นสะเทือนและแรงกระแทกที่ดีที่สุด มักใช้สำหรับการเชื่อมต่อสายเคเบิล
เมื่อผู้ใช้ต้องการการเสียบหลายครั้ง พวกเขาสามารถใช้แบบจำกัดเดือย (เรียกว่า semi detent, half detent) Tแรงยึดปานกลางบนโครงสร้างแบบเรียบนิยมใช้สำหรับการประกอบ PCB และการเชื่อมต่อแบบ blind mating
เมื่อผู้ใช้ต้องการหรือต้องประกอบขั้วต่อ SMP แบบบอร์ดต่อบอร์ดจำนวนมาก พวกเขาสามารถเลือกโครงสร้างแบบเรียบ แบบเรียบมีแรงเข้าและการถอดที่เท่ากัน และอนุญาตให้มีการเยื้องแนวแกนและแนวรัศมี มักใช้ในการเชื่อมต่อแบบ blind mating

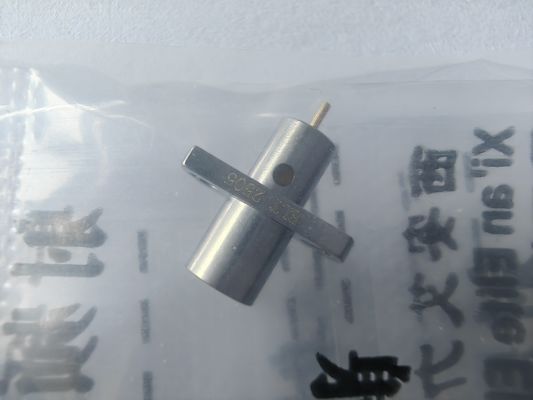

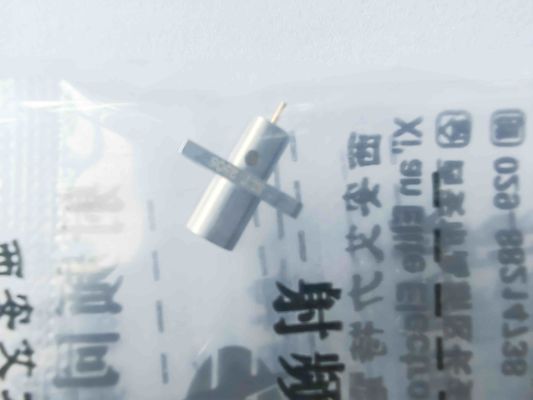

ขนาดโครงร่างของขั้วต่อสแตนเลส SMP ตัวผู้แบบเต็มเดือย (หน่วย: มม.):SMP-JFD30G-F
สำหรับสแตนเลสตัวผู้สำหรับการจัดส่ง ขั้วต่อ RF SMP จะถูกวางไว้ในกล่อง เราจะจัดหาหมายเลขติดตามหลังจากการจัดส่งขั้วต่อแบบ 2 รู Flange Mount: ซีรีส์ SMP-JFD30G เรายังมีแบบเรียบ SMP-JFD30G-S ด้วย
![]()
สแตนเลสอื่นๆตัวผู้สำหรับการจัดส่ง ขั้วต่อ RF SMP จะถูกวางไว้ในกล่อง เราจะจัดหาหมายเลขติดตามหลังจากการจัดส่งขั้วต่อแบบ 2 รู flange mountรุ่นที่คล้ายกัน: ซีรีส์ SMP-JFD
![]()
หมายเหตุ 3: ความลึกในการเข้าประกบ: 2.79 มม.
![]()
หมายเหตุ 1: ความลึกในการเข้าประกบ: 2.79 มม.
![]()
ผลิตภัณฑ์เพิ่มเติม โปรดติดต่อเราเพื่อขอแคตตาล็อกผลิตภัณฑ์ sales3@xa-elite.com.cn
Xi'an Elite Electronic เป็นผู้ผลิตชั้นนำด้านขั้วต่อและอะแดปเตอร์ RF, ส่วนประกอบไมโครเวฟ/เวฟไกด์ และชุดสายเคเบิล ให้บริการในด้านอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์สาขาการสื่อสารมานานกว่า 23 ปี.การปรับแต่ง:
![]()
ชื่อแบรนด์:
ELTMOQ:
200 ชิ้นราคา
: ขึ้นอยู่กับปริมาณโปรดส่งแบบวาดหรือรายละเอียดมาให้เรา แล้วเราจะให้วิศวกรของเราดำเนินการประเมิน หรือเราจะแนะนำรุ่นทางเลือกหรือจัดหาโซลูชันให้คุณ
การบรรจุและการจัดส่ง:

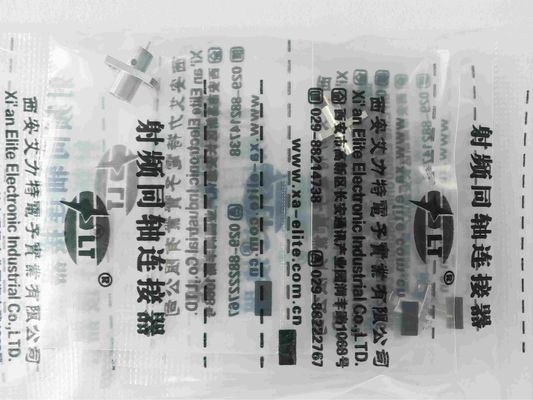

ขั้วต่อ RF SMPสำหรับการจัดส่ง ขั้วต่อ RF SMP จะถูกวางไว้ในกล่อง เราจะจัดหาหมายเลขติดตามหลังจากการจัดส่ง1 ชิ้น/ถุงพลาสติกขนาดเล็ก
10 ชิ้น/ถุงพลาสติกขนาดใหญ่
100 ชิ้น/กล่อง
ขั้วต่อ RF SMP
บรรจุอย่างแน่นหนาในกล่องกระดาษขนาดเล็กเพื่อให้แน่ใจว่าได้รับการปกป้องระหว่างการขนส่ง กล่องมีป้ายชื่อผลิตภัณฑ์และข้อมูลจำเพาะเพื่อการระบุที่ง่ายสำหรับการจัดส่ง ขั้วต่อ RF SMP จะถูกวางไว้ในกล่อง เราจะจัดหาหมายเลขติดตามหลังจากการจัดส่ง
![]()
